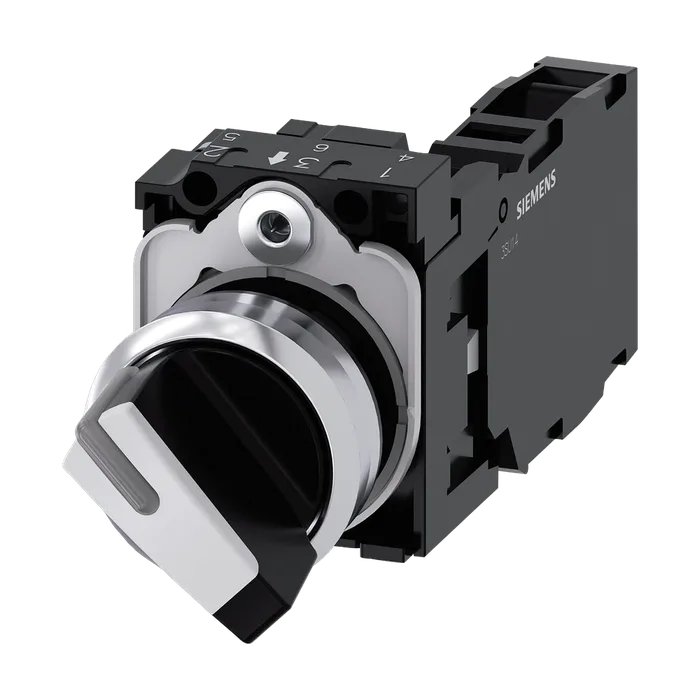

Тумблер, с подсветкой, 22 мм, кругл., металл, глянцев., цвет: белый, рычаг, короткий, 2 положения переключателя O-I, с фиксацией, угол переключения 90°, 10:30 ч/13:30 ч, с держателем, 1 НО + 1 НЗ, винтовой зажим
Общие Торговая марка изделия SIRIUS ACT
Наименование изделия Переключатель с перекидным рычагом
Исполнение изделия Комлектное устройство
Наименование типа изделия 3SU1
Линейка изделий Металл, зеркальный блеск, 22 мм
Заводской номер изделия
Корпус Число блоков управления 1
Орган управления Конструкция исполнительного механизма Рукоятка, короткая
Принцип действия исполнительного механизма блокируемое, 90° (10:30ч/13:30ч)
Дополнение изделия опциональный источник света Да
Цвет исполнительного механизма белый
Материал исполнительного механизма пластмасса
Форма исполнительного механизма круглый
Наружный диаметр исполнительного механизма 32,3 мм
Число контактных модулей 1
Число коммутационных положений 2
Угол коммутации
Вправо 90°
Переднее кольцо Компонент изделия лицевое кольцо Да
Исполнение лицевого кольца стандарт
Материал лицевого кольца Металл глянец
Цвет лицевого кольца серебр.
Фиксатор Материал держателя Пластмасса
Индикация Число светодиодных модулей 0
Общие технические данные Функция изделия принудительное открытие Да
Компонент изделия источник света Нет
Напряжение развязки расчетное значение 500 В
Степень загрязнения 3
Тип напряжения рабочего напряжения AC/DC
Выдерживаемое импульсное напряжение 6 кВ
Степень защиты IP IP66, IP67, IP69(IP69K)
Для соединительной клеммы IP20 при затянутом зажимном винте
Степень защиты NEMA 1, 2, 3, 3R, 4, 4X, 12, 13
Ударопрочность
Согласно МЭК 60068-2-27 полуволна синусоиды 15г / 11 мс
Вибропрочность
Согласно МЭК 60068-2-6 10 – 500 Гц: 5g
Частота коммутации макс. 1 800 1/h
Механический срок службы (коммутационных циклов) типичный 1 000 000
Коммутационная износостойкость типичный 10 000 000
Тепловой ток 10 А
Справочный идентификатор согласно МЭК 81346- 2:2009 S
Ток длительной нагрузки линейного защитного автомата с характеристикой C 10 А; для тока короткого замыкания меньше 400 А
Ток длительной нагрузки плавкой вставки безынерционного предохранителя DIAZED 10 А
Ток длительной нагрузки плавкой вставки предохранителя DIAZED gG 10 А
Директива RoHS (дата) 10/01/2014
Рабочее напряжение
При переменном токе
При 50 Гц расчетное значение 5 ... 500 В
При 60 Гц расчетное значение 5 ... 500 В
При постоянном токе расчетное значение 5 ... 500 В
Силовая электроника Надежность контакта Одна неправильная коммутационная операция на 100 млн (17 В, 5 мА), одна неправильная коммутационная операция на 10 млн (5 В, 1 мА)
Вспомогательный контур Исполнение контакта вспомогательных контактов Сплав серебра
Число размыкающих контактов для вспомогательных контактов 1
Число замыкающих контактов для вспомогательных контактов 1
Подсоединения/ клеммы Исполнение разъема питания винтовой зажим
Модулей и принадлежностей Винтовое соединение
Вид подключаемых сечений проводов
Однопроводной с заделкой концов кабеля 2x (0,5 ... 0,75 мм²)
Однопроводной без заделки концов кабеля 2x (1,0 ... 1,5 мм²)
Тонкожильный с заделкой концов кабеля 2x (0,5 ... 1,5 мм²)
Тонкожильный без заделки концов кабеля 2x (1,0 ... 1,5 мм²)
Для проводов американского калибра (AWG) 2x (18 ... 14)
Начальный пусковой крутящий момент болтов в держателе 1 ... 1,2 Н·м
Начальный пусковой крутящий момент при винтовом зажиме 0,8 ... 0,9 Н·м
Безопасность Значение В10 при высокой приоритетности запроса согласно SN 31920 100 000
Доля опасных отказов
При низкой приоритетности запроса согласно SN 31920 20 %
При высокой приоритетности запроса согласно SN 31920 20 %
Частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920 100 FIT
Условия окружающей среды Окружающая температура
При эксплуатации -25 ... +70 °C
При хранении -40 ... +80 °C
Экологическая категория при эксплуатации согласно МЭК 60721 2/5 3M6, 3S2, 3B2, 3C3, 3K6 (при относительной влажности воздуха 10 ... 95%, конденсация во время эксплуатации не разрешается для 12.02.2023 © Copyright Siemens всех устройств за фронтальной панелью)
Монтаж/ крепление/ размеры Вид креплений
Модулей и принадлежностей Крепление на передней панели
Высота 40 мм
Ширина 32,3 мм
Форма монтажного отверстия круглый
Монтажный диаметр 22,3 мм
Положительный допуск на монтажный диаметр 0,4 мм
Монтажная высота 28,8 мм
Монтажная ширина 32,3 мм
Монтажная глубина 71,7 мм
