Для соединительной клеммыIP20 при затянутом зажимном винте
Степень защиты NEMA1, 2, 3, 3R, 4, 4X, 12, 13
Ударопрочность
Согласно МЭК 60068-2-27полуволна синусоиды 15г / 11 мсек
Вибропрочность
Согласно МЭК 60068-2-610 – 500 Гц: 5g
Частота коммутации макс.3 600 1/h
Механический срок службы (коммутационных циклов) типичный10 000 000
Коммутационная износостойкость типичный10 000 000
Тепловой ток10 А
Справочный идентификатор согласно МЭК 81346- 2:2009S
Ток длительной нагрузки линейного защитного автомата с характеристикой C10 A; для тока короткого замыкания меньше 400 А
Ток длительной нагрузки плавкой вставки безынерционного предохранителя DIAZED10 А
Ток длительной нагрузки плавкой вставки предохранителя DIAZED gG10 А
Директива RoHS (дата)10/01/2014
Рабочее напряжение
При переменном токе
При 50 Гц расчетное значение5 ... 500 В
При 60 Гц расчетное значение5 ... 500 В
При постоянном токе расчетное значение5 ... 500 В
Надежность контактаОдна неправильная коммутационная операция на 100 млн (17 В, 5 мА), одна неправильная коммутационная операция на 10 млн (5 В, 1 мА)
Исполнение контакта вспомогательных контактовСплав серебра
Число размыкающих контактов для вспомогательных контактов1
Число замыкающих контактов для вспомогательных контактов1
Исполнение разъема питаниявинтовой зажим
Модулей и принадлежностейВинтовое соединение
Вид подключаемых сечений проводов
Однопроводной с заделкой концов кабеля2x (0,5 ... 0,75 mm²)
Однопроводной без заделки концов кабеля2x (1,0 ... 1,5 mm²)
Тонкожильный с заделкой концов кабеля2x (0,5 ... 1,5 мм²)
Тонкожильный без заделки концов кабеля2x (1,0 ... 1,5 мм²)
Для проводов американского калибра (AWG)2x (18 ... 14)
Начальный пусковой крутящий момент болтов в держателе1 ... 1,2 Н·м
Начальный пусковой крутящий момент при винтовом зажиме0,8 ... 0,9 Н·м
Окружающая температура
При эксплуатации-25 ... +70 °C
При хранении-40 ... +80 °C
Экологическая категория при эксплуатации согласно МЭК 607213M6, 3S2, 3B2, 3C3, 3K6 (при относительной влажности воздуха 10 ... 95%, конденсация во время эксплуатации не разрешается для всех устройств за фронтальной панелью)
Вид крепленийкрепление лицевой панели
Модулей и принадлежностейКрепление на передней панели
Высота40 мм
Ширина30 мм
Форма монтажного отверстиякруглый
Монтажный диаметр22,3 мм
Положительный допуск на монтажный диаметр0,4 мм
Монтажная высота11 мм
Монтажная ширина29,5 мм
Монтажная глубина71,7 мм
Артикул3SU1150-0AB60-1FA0
Каталог IDCC-IC10
Код группыR711
Товарный код85365080
Вес Нетто (Кг)0,104 Кг
Вид продуктовActuators and indicators, 22 mm, metal, shiny
ПроизводительSiemens
Ценовая Группа41J
Группа Продукта5452
Размер упаковки95,00 x 147,00 x 35,00
Единицы Измерения1 шт.

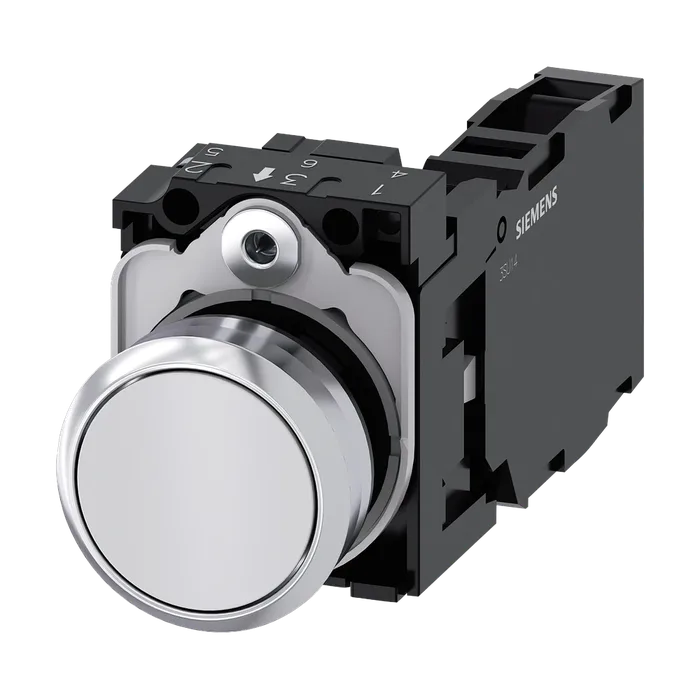

Описание ПродуктаКНОПКА, 22MM, КРУГЛАЯ, МЕТАЛЛИЧЕСКАЯ ГЛЯНЦЕВАЯ, БЕЛАЯ, ПЛОСКАЯ КНОПКА, КОНТАКТЫ МГНОВЕННОГО ДЕЙСТВИЯ, С ДЕРЖАТЕЛЕМ, 1NO+1NC, ВИНТОВЫЕ КЛЕММЫ
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)3SU1150-0AB60-1FA0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
