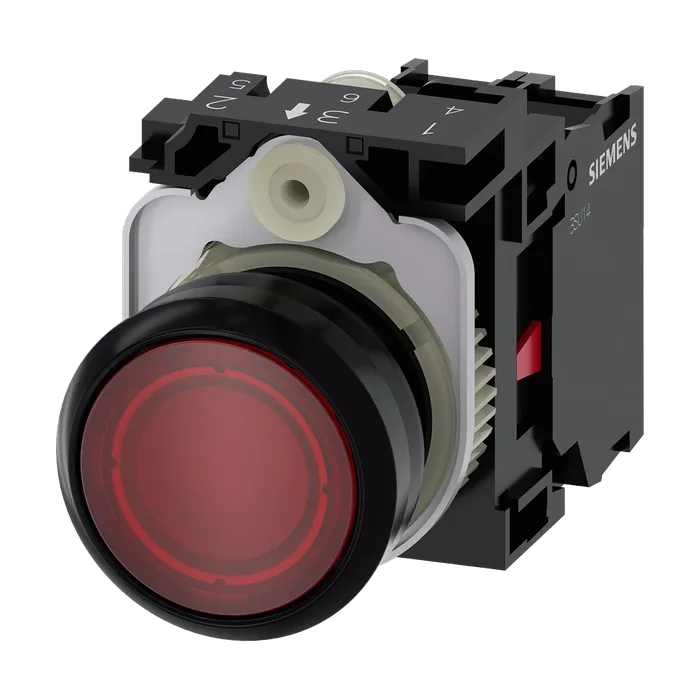

Нажимная кнопка с сигнализацией, 22 мм, кругл., пластмасса, цвет: красный, кнопка, плоск., нажатием на кнопку, с держателем, 1 НЗ, Светодиодный модуль со встроенным светодиодом, 230 В AC, винтовой зажим
3 670 ₽С НДС
Код товара: 3SU11060AB201CA0
Доступен к заказу
01
Описание
Нажимная кнопка с сигнализацией, 22 мм, кругл., пластмасса, цвет: красный, кнопка, плоск., нажатием на кнопку, с держателем, 1 НЗ, Светодиодный модуль со встроенным светодиодом, 230 В AC, винтовой зажим
Торговая марка изделияSIRIUS ACT
Наименование изделияКнопка с подсветкой
Исполнение изделияКомлектное устройство
Наименование типа изделия3SU1
Линейка изделийПластмасса, черная, 22 мм
Заводской номер изделия
Контактного модуля, входящего в комплект поставки у позиции 13SU1400-1AA10-1CA0
Согласно МЭК 60068-2-27полуволна синусоиды 15г / 11 мсек
Для применения на железнодорожном транспорте согласно DIN EN 61373категория 1, класс В
Вибропрочность
Согласно МЭК 60068-2-610 – 500 Гц: 5g
Для применения на железнодорожном транспорте согласно DIN EN 61373категория 1, класс В
Частота коммутации макс.3 600 1/h
Механический срок службы (коммутационных циклов) типичный3 000 000
Коммутационная износостойкость типичный10 000 000
Тепловой ток10 А
Справочный идентификатор согласно МЭК 81346- 2:2009S
Ток длительной нагрузки линейного защитного автомата с характеристикой C10 A; для тока короткого замыкания меньше 400 А
Ток длительной нагрузки плавкой вставки безынерционного предохранителя DIAZED10 А
Ток длительной нагрузки плавкой вставки предохранителя DIAZED gG10 А
Директива RoHS (дата)10/01/2014
Рабочее напряжение
При переменном токе
При 50 Гц расчетное значение5 ... 500 В
При 60 Гц расчетное значение5 ... 500 В
При постоянном токе расчетное значение5 ... 500 В
Надежность контактаОдна неправильная коммутационная операция на 100 млн (17 В, 5 мА), одна неправильная коммутационная операция на 10 млн (5 В, 1 мА)
Тип напряжения напряжения питания источника света напряжение питания источника света приПеременный ток
Переменном токе
При 50 Гц расчетное значение230 В
При 60 Гц расчетное значение230 В
Ток включения светодиодного модуля макс.3 А
Исполнение контакта вспомогательных контактовСплав серебра
Число размыкающих контактов для вспомогательных контактов1
Число замыкающих контактов для вспомогательных контактов0
Исполнение разъема питаниявинтовой зажим
Модулей и принадлежностейВинтовое соединение
Вид подключаемых сечений проводов
Однопроводной с заделкой концов кабеля2x (0,5 ... 0,75 mm²)
Однопроводной без заделки концов кабеля2x (1,0 ... 1,5 mm²)
Тонкожильный с заделкой концов кабеля2x (0,5 ... 1,5 мм²)
Тонкожильный без заделки концов кабеля2x (1,0 ... 1,5 мм²)
Для проводов американского калибра (AWG)2x (18 ... 14)
Начальный пусковой крутящий момент болтов в держателе1 ... 1,2 Н·м
Начальный пусковой крутящий момент при винтовом зажиме0,8 ... 0,9 Н·м
Вид источника светасветодиод
Цвет источника светакрасный
Сила светового излучения450 ... 1 120 mcd
При эксплуатации-25 ... +70 °C
При хранении-40 ... +80 °C
Экологическая категория при эксплуатации согласно МЭК 607213M6, 3S2, 3B2, 3K6 (при относительной влажности воздуха 10 ... 95%, конденсация во время эксплуатации не разрешается для всех устройств за фронтальной панелью)
Вид крепленийкрепление лицевой панели
Модулей и принадлежностейКрепление на передней панели
Высота40 мм
Ширина30 мм
Форма монтажного отверстиякруглый
Монтажный диаметр22,3 мм
Положительный допуск на монтажный диаметр0,4 мм
Монтажная высота11 мм
Монтажная ширина29,5 мм
Монтажная глубина49,7 мм
Артикул3SU1106-0AB20-1CA0
Каталог IDCC-IC10
Код группыR711
Товарный код85365080
Вес Нетто (Кг)0,058 Кг
Вид продуктовActuators and indicators, 22 mm, round, plastic, black
ПроизводительSiemens
Ценовая Группа41J
Группа Продукта5452
Размер упаковки93,00 x 144,00 x 34,00
Единицы Измерения1 шт.
Описание ПродуктаКНОПКА С ПОДСВЕТКОЙ, 22MM, КРУГЛАЯ, ПЛАСТИК, КРАСНАЯ, ПЛОСКАЯ КНОПКА, КОНТАКТЫ МГНОВЕННОГО ДЕЙСТВИЯ, С ДЕРЖАТЕЛЕМ, 1NC, МОДУЛЬ ПОДСВЕТКИ С ИНТЕГРИРОВАННЫМ СВЕТОДИОДОМ 230V AC, ВИНТОВЫЕ КЛЕММЫ
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)3SU1106-0AB20-1CA0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
