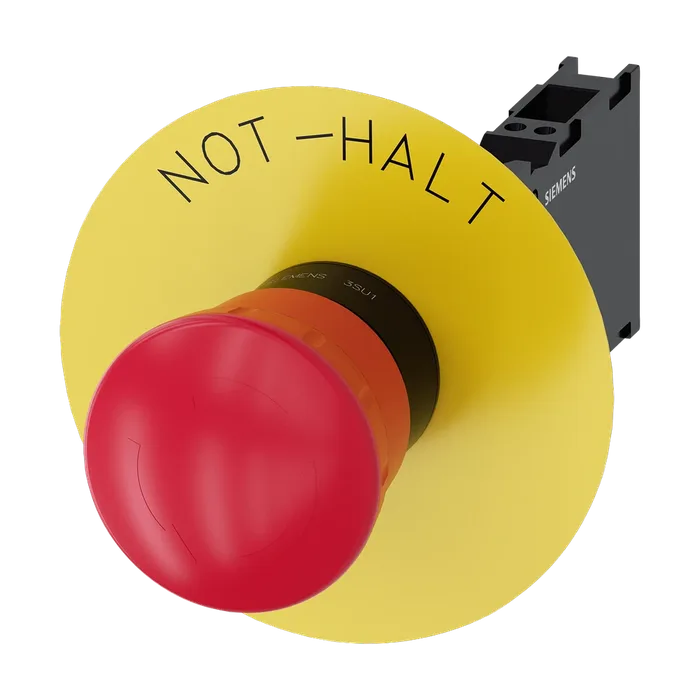

Грибовидная кнопка аварийного останова, 22 мм, кругл., пластмасса, цвет: красный, 40 мм, положительная блокировка, согласно DIN EN ISO 13850, поворотный расцепной механизм, с желтой табличкой, Надпись: Not-halt, с держателем, 1 НО + 1 НЗ, пружинная клемма
Общие Торговая марка изделия SIRIUS ACT
Наименование изделия Грибовидная кнопка аварийного останова
Исполнение изделия Комлектное устройство
Наименование типа изделия 3SU1
Линейка изделий Пластмасса, черная, 22 мм
Заводской номер изделия
Корпус Число блоков управления 1
Орган управления Конструкция исполнительного механизма принудительная фиксация
Принцип действия исполнительного механизма с фиксацией
Дополнение изделия опциональный источник света Нет
Цвет исполнительного механизма красный
Материал исполнительного механизма пластмасса
Форма исполнительного механизма круглый
Наружный диаметр исполнительного механизма 40 мм
Число контактных модулей 1
Вид разблокирования деблокировка вращением
Переднее кольцо Компонент изделия лицевое кольцо Нет
Фиксатор Материал держателя Пластмасса
Индикация Число светодиодных модулей 0
Общие технические данные Функция изделия
Принудительное открытие Да
Функция аварийного отключения Да
Функция аварийного останова Да
Компонент изделия источник света Нет
Напряжение развязки расчетное значение 500 В
Степень загрязнения 3
Тип напряжения рабочего напряжения AC/DC
Выдерживаемое импульсное напряжение 6 кВ
Степень защиты IP IP66, IP67, IP69(IP69K)
Для соединительной клеммы IP20
Степень защиты NEMA 1, 2, 3, 3R, 4, 4X, 12, 13
Ударопрочность
Согласно МЭК 60068-2-27 полуволна синусоиды 15г / 11 мсек
Для применения на железнодорожном транспорте согласно DIN EN 61373 категория 1, класс В
Вибропрочность
Согласно МЭК 60068-2-6 10 – 500 Гц: 5g
Для применения на железнодорожном транспорте согласно DIN EN 61373 категория 1, класс В
Частота коммутации макс. 600 1/h
Механический срок службы (коммутационных циклов) типичный 300 000
Коммутационная износостойкость типичный 300 000
Тепловой ток 10 А
Справочный идентификатор согласно МЭК 81346- 2:2009 S
Ток длительной нагрузки линейного защитного автомата с характеристикой C 10 A; для тока короткого замыкания меньше 400 А
Ток длительной нагрузки плавкой вставки безынерционного предохранителя DIAZED 10 А
Ток длительной нагрузки плавкой вставки предохранителя DIAZED gG 10 А
Директива RoHS (дата) 10/01/2014
Рабочее напряжение
При переменном токе
При 50 Гц расчетное значение 5 ... 500 В
При 60 Гц расчетное значение 5 ... 500 В
При постоянном токе расчетное значение 5 ... 500 В
Силовая электроника Надежность контакта Одна неправильная коммутационная операция на 100 млн (17 В, 5 мА), одна неправильная коммутационная операция на 10 млн (5 В, 1 мА)
Вспомогательный контур Исполнение контакта вспомогательных контактов Сплав серебра
Число размыкающих контактов для вспомогательных контактов 1
Число замыкающих контактов для вспомогательных контактов 1
Подсоединения/ клеммы Исполнение разъема питания
Модулей и принадлежностей подключение на пружинных клеммах
Вид подключаемых сечений проводов
Однопроводной без заделки концов кабеля 2x (0,25 ... 1,5 mm²)
Тонкожильный с заделкой концов кабеля 2x (0,25 ... 0,75 mm²)
Тонкожильный без заделки концов кабеля 2x (0,25 ... 1,5 мм²)
Для проводов американского калибра (AWG) 2x (24 ... 16)
Начальный пусковой крутящий момент болтов в держателе 1 ... 1,2 Н·м
Безопасность Значение В10 при высокой приоритетности запроса согласно SN 31920 100 000
Доля опасных отказов
При низкой приоритетности запроса согласно SN 31920 20 %
При высокой приоритетности запроса согласно SN 31920 20 %
Частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920 100 FIT
Условия окружающей среды Окружающая температура
При эксплуатации -25 ... +70 °C
При хранении -40 ... +80 °C
Экологическая категория при эксплуатации согласно 2/5 МЭК 60721 3M6, 3S2, 3B2, 3C3, 3K6 (при относительной влажности воздуха 10 13.01.2023 © Copyright Siemens ... 95%, конденсация во время эксплуатации не разрешается для всех устройств за фронтальной панелью)
Монтаж/ крепление/ размеры Вид креплений крепление лицевой панели
Модулей и принадлежностей Крепление на передней панели
Высота 40 мм
Ширина 30 мм
Форма монтажного отверстия круглый
Монтажный диаметр 22,3 мм
Положительный допуск на монтажный диаметр 0,4 мм
Монтажная высота 46,4 мм
Монтажная ширина 75 мм
Монтажная глубина 70,6 мм
Принадлежности Число подкладных табличек 1
Маркировка подкладной таблички аварийный останов
Цвет подкладной таблички желтый
