Принцип действия исполнительного механизмаблокируемое, 2x45° (10:30ч/12ч/13:30ч)
Дополнение изделия опциональный
Источник светаДа
Контактный модульДа
Цвет исполнительного механизмачерный
Материал исполнительного механизмапластмасса
Форма исполнительного механизмаРучка
Наружный диаметр исполнительного механизма44,8 мм
Число коммутационных положений3
Угол коммутации
Вправо45°
Влево45°
Компонент изделия лицевое кольцоДа
Исполнение лицевого кольцаплоский
Материал лицевого кольцаМеталл матовый
Цвет лицевого кольцапесочно-серый
Степень защиты IPIP66, IP67, IP69(IP69K)
Степень защиты NEMA1, 2, 3, 3R, 4, 4X, 12, 13
Ударопрочность
Согласно МЭК 60068-2-27полуволна синусоиды 15г / 11 мсек
Для применения на железнодорожном транспорте согласно DIN EN 61373категория 1, класс В
Вибропрочность
Согласно МЭК 60068-2-610 – 500 Гц: 5g
Для применения на железнодорожном транспорте согласно DIN EN 61373категория 1, класс В
Частота коммутации макс.1 800 1/h
Механический срок службы (коммутационных циклов) типичный300 000
Справочный идентификатор согласно МЭК 81346- 2:2009S
Директива RoHS (дата)03/01/2017
Значение В10 при высокой приоритетности запроса согласно SN 31920300 000
Доля опасных отказов
При низкой приоритетности запроса согласно SN 3192020 %
При высокой приоритетности запроса согласно SN 3192020 %
Частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920100 FIT
Окружающая температура
При эксплуатации-25 ... +70 °C
При хранении-40 ... +80 °C
Экологическая категория при эксплуатации согласно МЭК 607213M6, 3S2, 3B2, 3C3, 3K6 (при относительной влажности воздуха 10 ... 95 %)
Высота44,8 мм
Ширина44,8 мм
Форма монтажного отверстиякруглый
Монтажный диаметр30,5 мм
Положительный допуск на монтажный диаметр0,5 мм
Монтажная высота22,1 мм
Монтажная ширина44,8 мм
Монтажная глубина32,1 мм
Артикул3SU1062-2EL10-0AA0
Каталог IDCC-IC10
Код группыR711
Товарный код85389099
Вес Нетто (Кг)0,075 Кг
Вид продуктовActuators and indicators, flat, 30 mm, metal, matte
ПроизводительSiemens
Ценовая Группа41J
Группа Продукта5452
Размер упаковки40,00 x 100,00 x 40,00
Единицы Измерения1 шт.

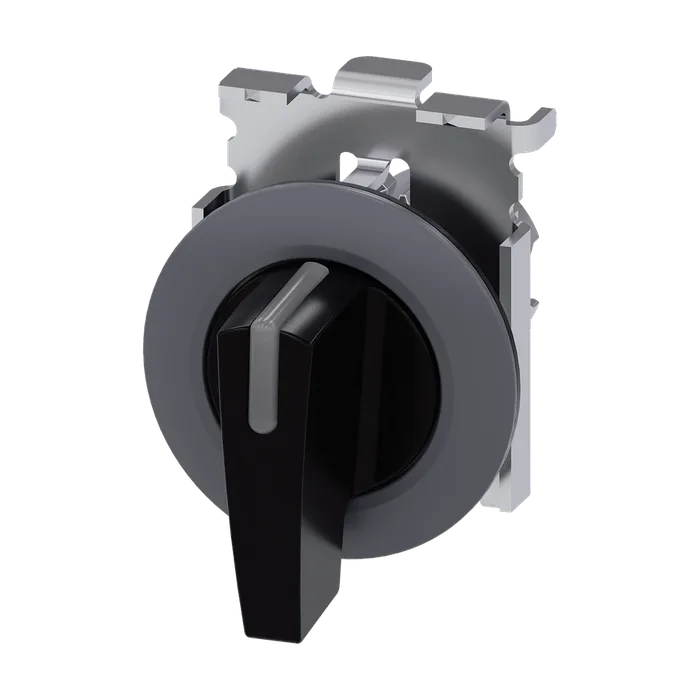

Описание ПродуктаРычажный переключатель с подсветкой, 30 мм, кругл., матовый металл, цвет: черный, рукоятка, длинная, фронтальное кольцо для плоского монтажа, с фиксацией, угол переключения 2 x 45°, 10:30 ч/12 ч/13:30 ч
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3SU1062-2EL10-0AA0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
