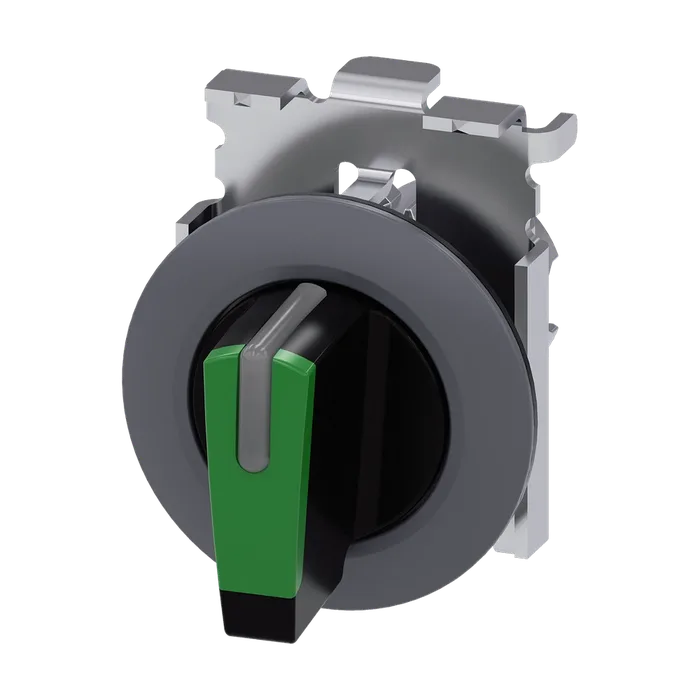

Тумблер, с подсветкой, 30 мм, кругл., металл, матовый, цвет: зеленый, рычаг, короткий, фронтальное кольцо для плоского монтажа, 3 положения переключателя I>O<II, нажатием на кнопку, угол переключения 2 x 45°, 10:30 ч/12 ч/13:30 ч
Торговая марка изделия SIRIUS ACT
Наименование изделия Переключатель с перекидным рычагом
Исполнение изделия Элемент управления/сигнальный элемент
Наименование типа изделия 3SU1
Линейка изделий Металл, матовый, плоский, 30 мм
Число блоков управления 1
Конструкция исполнительного механизма Рукоятка, короткая
Принцип действия исполнительного механизма при нажатии, 2x45° (10:30ч/12ч/13:30ч), отвод с обеих сторон
Дополнение изделия опциональный
Источник света Да
Контактный модуль Да
Цвет исполнительного механизма зеленый
Материал исполнительного механизма пластмасса
Форма исполнительного механизма Ручка
Наружный диаметр исполнительного механизма 38 мм
Число коммутационных положений 3
Угол коммутации
Вправо 45°
Влево 45°
Компонент изделия лицевое кольцо Да
Исполнение лицевого кольца плоский
Материал лицевого кольца Металл матовый
Цвет лицевого кольца песочно-серый
Степень защиты IP IP66, IP67, IP69(IP69K)
Степень защиты NEMA 1, 2, 3, 3R, 4, 4X, 12, 13
Ударопрочность
Согласно МЭК 60068-2-27 полуволна синусоиды 15г / 11 мсек
Для применения на железнодорожном транспорте согласно DIN EN 61373 категория 1, класс В
Вибропрочность
Согласно МЭК 60068-2-6 10 – 500 Гц: 5g
Для применения на железнодорожном транспорте согласно DIN EN 61373 категория 1, класс В
Частота коммутации макс. 1 800 1/h
Механический срок службы (коммутационных циклов) типичный 300 000
Справочный идентификатор согласно МЭК 81346- 2:2009 S
Директива RoHS (дата) 10/01/2014
Значение В10 при высокой приоритетности запроса согласно SN 31920 300 000
Доля опасных отказов
При низкой приоритетности запроса согласно SN 31920 20 %
При высокой приоритетности запроса согласно SN 31920 20 %
Частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920 100 FIT
Окружающая температура
При эксплуатации -25 ... +70 °C
При хранении -40 ... +80 °C
Экологическая категория при эксплуатации согласно МЭК 60721 3M6, 3S2, 3B2, 3C3, 3K6 (при относительной влажности воздуха 10 ... 95 %)
Высота 44,8 мм
Ширина 38 мм
Форма монтажного отверстия круглый
Монтажный диаметр 30,5 мм
Положительный допуск на монтажный диаметр 0,5 мм
Монтажная высота 22,1 мм
Монтажная ширина 38 мм
Монтажная глубина 32,1 мм
