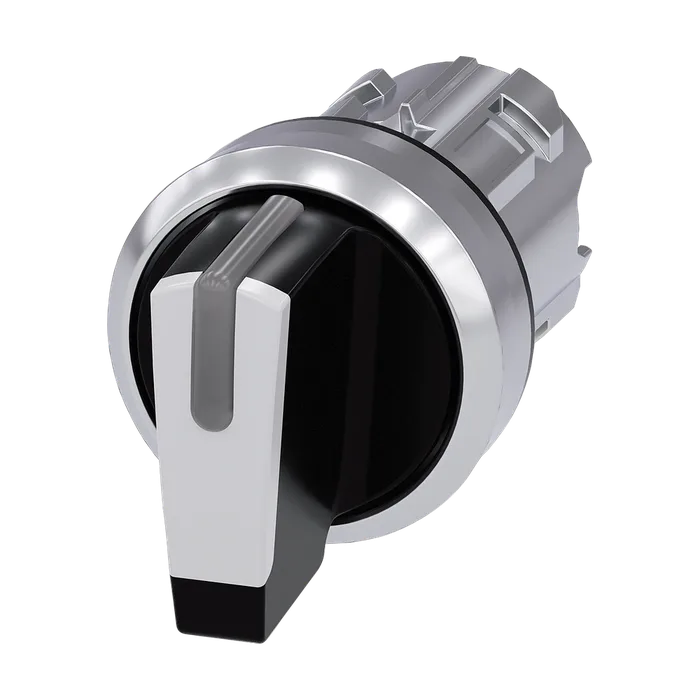

Тумблер, с подсветкой, 22 мм, кругл., металл, глянцев., цвет: белый, рычаг, короткий, 3 положения переключателя I>O<II, нажатием на кнопку, угол переключения 2 x 45°, 10:30 ч/12 ч/13:30 ч
Торговая марка изделия SIRIUS ACT
Наименование изделия Переключатель с перекидным рычагом
Исполнение изделия Элемент управления/сигнальный элемент
Наименование типа изделия 3SU1
Линейка изделий Металл, зеркальный блеск, 22 мм
Число блоков управления 1
Конструкция исполнительного механизма Рукоятка, короткая
Принцип действия исполнительного механизма при нажатии, 2x45° (10:30ч/12ч/13:30ч), отвод с обеих сторон
Дополнение изделия опциональный
Источник света Да
Контактный модуль Да
Цвет исполнительного механизма белый
Материал исполнительного механизма пластмасса
Форма исполнительного механизма Ручка
Наружный диаметр исполнительного механизма 32,3 мм
Число коммутационных положений 3
Угол коммутации
Вправо 45°
Влево 45°
Компонент изделия лицевое кольцо Да
Исполнение лицевого кольца стандарт
Материал лицевого кольца Металл глянец
Цвет лицевого кольца серебр.
Степень защиты IP IP66, IP67, IP69(IP69K)
Степень защиты NEMA 1, 2, 3, 3R, 4, 4X, 12, 13
Ударопрочность
Согласно МЭК 60068-2-27 полуволна синусоиды 15г / 11 мсек
Вибропрочность
Согласно МЭК 60068-2-6 10 – 500 Гц: 5g
Частота коммутации макс. 1 800 1/h
Механический срок службы (коммутационных циклов) типичный 1 000 000
Справочный идентификатор согласно МЭК 81346- 2:2009 S
Директива RoHS (дата) 10/01/2014
Значение В10 при высокой приоритетности запроса 300 000
Доля опасных отказов
При низкой приоритетности запроса согласно SN 31920 20 %
При высокой приоритетности запроса согласно SN 31920 20 %
Частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920 100 FIT
Окружающая температура
При эксплуатации -25 ... +70 °C
При хранении -40 ... +80 °C
Экологическая категория при эксплуатации согласно МЭК 60721 3M6, 3S2, 3B2, 3C3, 3K6 (при относительной влажности воздуха 10 ... 95 %)
Высота 32,3 мм
Ширина 32,3 мм
Форма монтажного отверстия круглый
Монтажный диаметр 22,3 мм
Положительный допуск на монтажный диаметр 0,4 мм
Монтажная высота 28,8 мм
Монтажная ширина 32,3 мм
Монтажная глубина 25,4 мм
