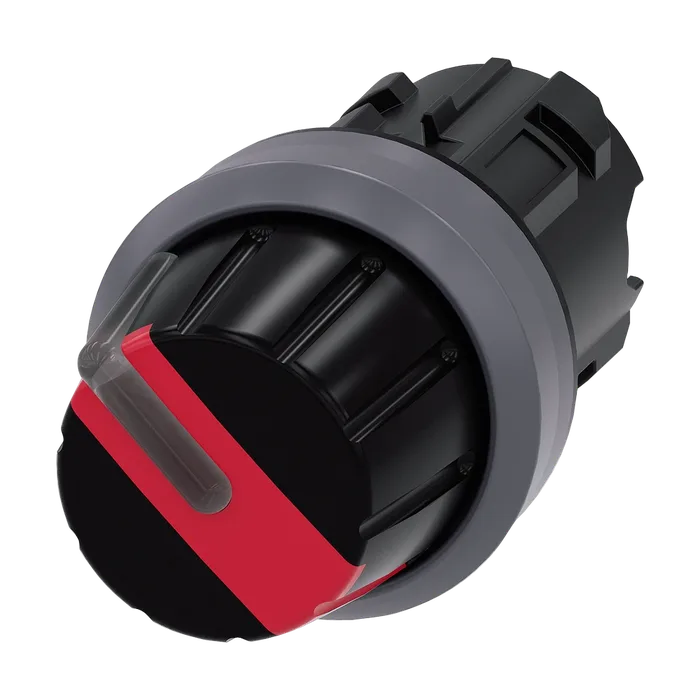

Тумблер, с подсветкой, 22 мм, кругл., пластмасса с металлическим фронтальным кольцом, цвет: красный, поворотная головка, 2 положения переключателя O-I, с фиксацией, угол переключения 90°, 10:30 ч/13:30 ч
Торговая марка изделия SIRIUS ACT
Наименование изделия Переключатель с перекидным рычагом
Исполнение изделия Элемент управления/сигнальный элемент
Наименование типа изделия 3SU1
Линейка изделий Пластмасса с металлическим передним кольцом, матовая, 22 мм
Число блоков управления 1
Конструкция исполнительного механизма Поворотная кнопка
Принцип действия исполнительного механизма блокируемое, 90° (10:30ч/13:30ч)
Дополнение изделия опциональный
Источник света Да
Контактный модуль Да
Цвет исполнительного механизма красный
Материал исполнительного механизма пластмасса
Форма исполнительного механизма Кнопка
Наружный диаметр исполнительного механизма 29,5 мм
Число коммутационных положений 2
Угол коммутации
Вправо 90°
Компонент изделия лицевое кольцо Да
Исполнение лицевого кольца стандарт
Материал лицевого кольца Металл матовый
Цвет лицевого кольца песочно-серый
Степень защиты IP IP66, IP67, IP69(IP69K)
Степень защиты NEMA 1, 2, 3, 3R, 4, 4X, 12, 13
Ударопрочность
Согласно МЭК 60068-2-27 полуволна синусоиды 15г / 11 мс
Для применения на железнодорожном транспорте согласно DIN EN 61373 категория 1, класс В
Вибропрочность
Согласно МЭК 60068-2-6 10 – 500 Гц: 5g
Для применения на железнодорожном транспорте согласно DIN EN 61373 категория 1, класс В
Частота коммутации макс. 1 800 1/h
Механический срок службы (коммутационных циклов) типичный 1 000 000
Справочный идентификатор согласно МЭК 81346- 2:2009 S
Директива RoHS (дата) 10/01/2014
Окружающая температура
При эксплуатации -25 ... +70 °C
При хранении -40 ... +80 °C
Экологическая категория при эксплуатации согласно МЭК 60721 3M6, 3S2, 3B2, 3C3, 3K6 (при относительной влажности воздуха 10 ... 95 %)
Высота 29,5 мм
Ширина 29,5 мм
Форма монтажного отверстия круглый
Монтажный диаметр 22,3 мм
Положительный допуск на монтажный диаметр 0,4 мм
Монтажная высота 28,8 мм
Монтажная ширина 29,5 мм
Монтажная глубина 25,4 мм
