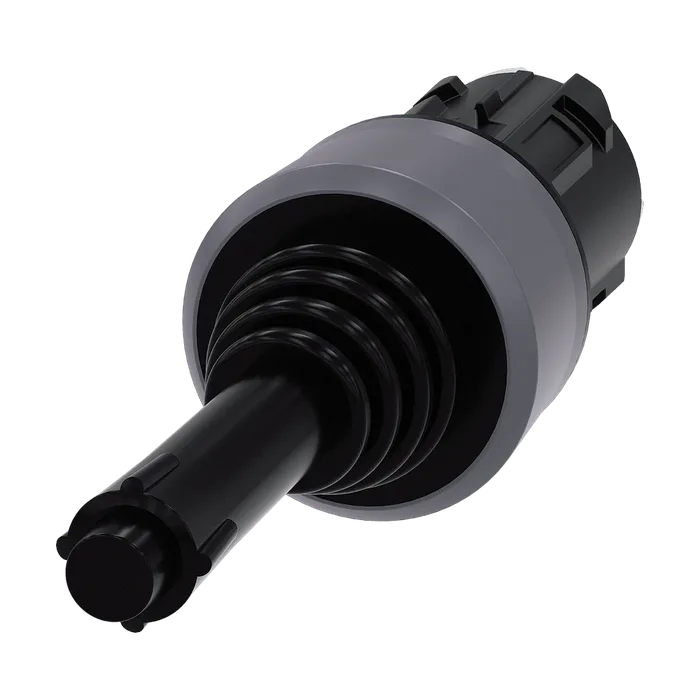

Координатный соединитель, 22 мм, кругл., пластмасса с металлическим фронтальным кольцом, цвет: черный, 2 положения переключателя, по вертикали: нажатием на кнопку, с механической блокировкой
По запросу
Код товара: 3SU10307BD100AA0
Доступен к заказу
01
Описание
Координатный соединитель, 22 мм, кругл., пластмасса с металлическим фронтальным кольцом, цвет: черный, 2 положения переключателя, по вертикали: нажатием на кнопку, с механической блокировкой
Торговая марка изделияSIRIUS ACT
Наименование изделияКоординатный выключатель
Исполнение изделияЭлемент управления/сигнальный элемент
Наименование типа изделия3SU1
Линейка изделийПластмасса с металлическим передним кольцом, матовая, 22 мм
Принцип действия исполнительного механизмас нажатием
Направление управляющего рычагавертикально
Дополнение изделия опциональный
Источник светаНет
Контактный модульДа
Цвет исполнительного механизмачерный
Материал исполнительного механизмапластмасса
Форма исполнительного механизмаудлиненный захват
Наружный диаметр исполнительного механизма30,5 мм
Вид разблокированиядеблокировка нажатием
Число коммутационных положений2
Макс. угол отклонения [°]30°
Компонент изделия лицевое кольцоДа
Исполнение лицевого кольцавысокий
Материал лицевого кольцаМеталл матовый
Цвет лицевого кольцапесочно-серый
Степень защиты IPIP65, IP67
Степень защиты NEMA1, 2, 3, 3R, 4, 4X, 12, 13
Ударопрочность
Согласно МЭК 60068-2-27полуволна синусоиды 15г / 11 мсек
Вибропрочность
Согласно МЭК 60068-2-610 – 500 Гц: 5g
Частота коммутации макс. механический срок службы (коммутационных2 400 1/h
Циклов)
Как срок службы на каждое направление срабатывания типичный500 000
Справочный идентификатор согласно МЭК 81346- 2:2009S
Директива RoHS (дата)10/01/2014
Значение В10 при высокой приоритетности запроса согласно SN 31920250 000
Доля опасных отказов
При низкой приоритетности запроса согласно SN 3192020 %
При высокой приоритетности запроса согласно SN 3192020 %
Частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920100 FIT
Окружающая температура
При эксплуатации-25 ... +70 °C
При хранении-40 ... +80 °C
Экологическая категория при эксплуатации согласно МЭК 607213M6, 3S2, 3B2, 3C3, 3K6 (при относительной влажности воздуха 10 ... 95 %)
Высота30,5 мм
Ширина30,5 мм
Форма монтажного отверстиякруглый
Монтажный диаметр22,3 мм
Положительный допуск на монтажный диаметр0,4 мм
Монтажная высота75,6 мм
Монтажная ширина30,5 мм
Монтажная глубина25,5 мм
Артикул3SU1030-7BD10-0AA0
Каталог IDCC-IC10
Код группыR711
КомментарийЗамена:3SU1000-7BD10-0AA0.
Товарный код85389099
Вес Нетто (Кг)0,059 Кг
Вид продуктовНе доступный
ПроизводительSiemens
Ценовая Группа41J
Группа Продукта5452
Размер упаковки45,00 x 149,00 x 35,00
Единицы Измерения1 шт.
Описание ПродуктаКоординатный соединитель, 22 мм, кругл., пластмасса с металлическим фронтальным кольцом, цвет: черный, 2 положения переключателя, по вертикали: нажатием на кнопку, с механической блокировкой
Страна происхожденияШвейцария
Количество в упаковке1
Заказной Номер (Артикл)3SU1030-7BD10-0AA0
PLM-Дата вступления в силуПроизводство и поставка продукта прекращено: 15.05.2023
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM490: Старт последнего года поддержки
