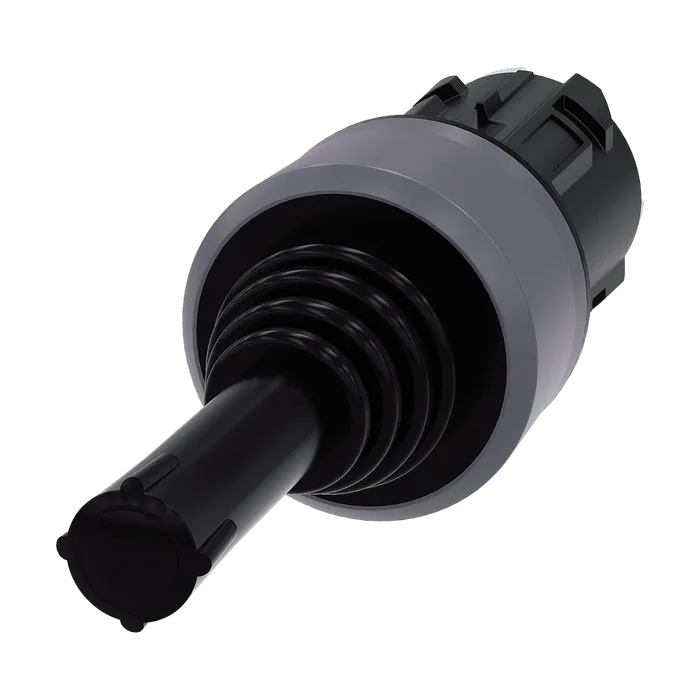

Координатный соединитель, 22 мм, кругл., пластмасса с металлическим фронтальным кольцом, цвет: черный, 4 положения переключателя, нажатием на кнопку, без механической блокировки
По запросу
Код товара: 3SU10307AF100AA0
Доступен к заказу
01
Описание
Координатный соединитель, 22 мм, кругл., пластмасса с металлическим фронтальным кольцом, цвет: черный, 4 положения переключателя, нажатием на кнопку, без механической блокировки
Торговая марка изделияSIRIUS ACT
Наименование изделияКоординатный выключатель
Исполнение изделияЭлемент управления/сигнальный элемент
Наименование типа изделия3SU1
Линейка изделийПластмасса с металлическим передним кольцом, матовая, 22 мм
Принцип действия исполнительного механизмас нажатием
Направление управляющего рычагагоризонтально / вертикально
Дополнение изделия опциональный
Источник светаНет
Контактный модульДа
Цвет исполнительного механизмачерный
Материал исполнительного механизмапластмасса
Форма исполнительного механизмаудлиненный захват
Наружный диаметр исполнительного механизма30,5 мм
Число коммутационных положений4
Макс. угол отклонения [°]30°
Компонент изделия лицевое кольцоДа
Исполнение лицевого кольцавысокий
Материал лицевого кольцаМеталл матовый
Цвет лицевого кольцапесочно-серый
Степень защиты IPIP65, IP67
Степень защиты NEMA1, 2, 3, 3R, 4, 4X, 12, 13
Ударопрочность
Согласно МЭК 60068-2-27полуволна синусоиды 15г / 11 мсек
Вибропрочность
Согласно МЭК 60068-2-610 – 500 Гц: 5g
Частота коммутации макс. механический срок службы (коммутационных2 400 1/h
Циклов)
Как срок службы на каждое направление срабатывания типичный500 000
Справочный идентификатор согласно МЭК 81346- 2:2009S
Директива RoHS (дата)10/01/2014
Значение В10 при высокой приоритетности запроса согласно SN 31920250 000
Доля опасных отказов
При низкой приоритетности запроса согласно SN 3192020 %
При высокой приоритетности запроса согласно SN 3192020 %
Частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920100 FIT
Окружающая температура
При эксплуатации-25 ... +70 °C
При хранении-40 ... +80 °C
Экологическая категория при эксплуатации согласно МЭК 607213M6, 3S2, 3B2, 3C3, 3K6 (при относительной влажности воздуха 10 ... 95 %)
Высота30,5 мм
Ширина30,5 мм
Форма монтажного отверстиякруглый
Монтажный диаметр22,3 мм
Положительный допуск на монтажный диаметр0,4 мм
Монтажная высота71,3 мм
Монтажная ширина30,5 мм
Монтажная глубина25,6 мм
Артикул3SU1030-7AF10-0AA0
Каталог IDCC-IC10
Код группыR711
КомментарийЗамена:3SU1000-7AF10-0AA0.
Товарный код85389099
Вес Нетто (Кг)0,052 Кг
Вид продуктовНе доступный
ПроизводительSiemens
Ценовая Группа41J
Группа Продукта5452
Размер упаковки62,00 x 152,00 x 38,00
Единицы Измерения1 шт.
Описание ПродуктаКоординатный соединитель, 22 мм, кругл., пластмасса с металлическим фронтальным кольцом, цвет: черный, 4 положения переключателя, нажатием на кнопку, без механической блокировки
Страна происхожденияШвейцария
Количество в упаковке1
Заказной Номер (Артикл)3SU1030-7AF10-0AA0
PLM-Дата вступления в силуПроизводство и поставка продукта прекращено: 15.05.2023
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM490: Старт последнего года поддержки
