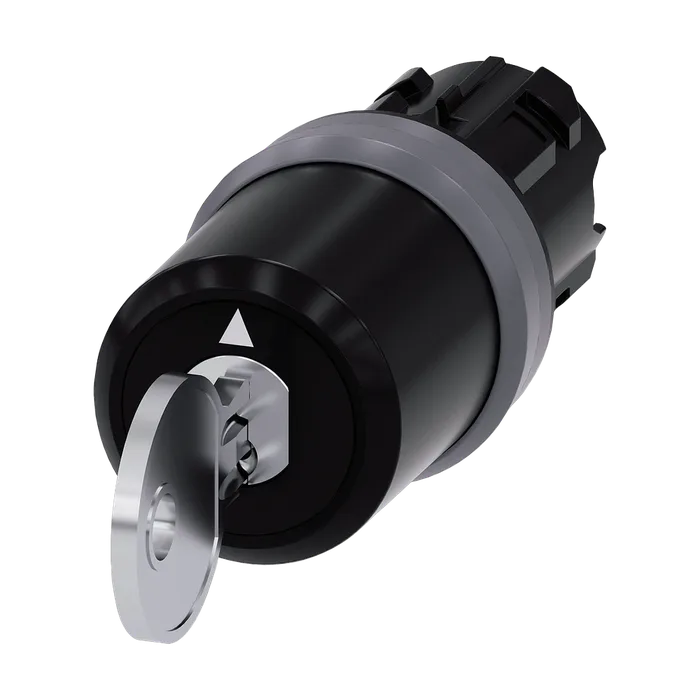

Пластмасса с металлическим лицевым кольцом, номер замка SSG10, с 2 ключами, 3 коммутационных положения O-I-II, с фиксацией, угол коммутации 2 x 45°, 10:30 ч/12 ч/13:30 ч, извлечение ключа в положении I + II
По запросу
Код товара: 3SU10305BL410AA0
Доступен к заказу
01
Описание
Пластмасса с металлическим лицевым кольцом, номер замка SSG10, с 2 ключами, 3 коммутационных положения O-I-II, с фиксацией, угол коммутации 2 x 45°, 10:30 ч/12 ч/13:30 ч, извлечение ключа в положении I + II
Торговая марка изделияSIRIUS ACT
Наименование изделияЗамок-выключатель
Исполнение изделияЭлемент управления/сигнальный элемент
Наименование типа изделия3SU1
Линейка изделийПластмасса с металлическим передним кольцом, матовая, 22 мм
Заводской номер изделия ключа, входящего в комплект поставки3SU1950-0FP80-0AA0
Принцип действия исполнительного механизмаблокируемое, 2x45° (10:30ч/12ч/13:30ч)
Дополнение изделия опциональный источник светаНет
Цвет
Исполнительного механизмасеребр.
Материал исполнительного механизмаметалл
Форма исполнительного механизмаКлюч
Наружный диаметр исполнительного механизма29,5 мм
Число коммутационных положений3
Положение переключателя для извлечения ключаI+II
Угол коммутации
Вправо45°
Влево45°
Марка замкаSiemens
Кодовое числоSSG10
Компонент изделия лицевое кольцоДа
Исполнение лицевого кольцастандартный
Материал лицевого кольцаМеталл матовый
Цвет лицевого кольцапесочно-серый
Степень защиты IPIP66, IP67, IP69(IP69K)
Для соединительной клеммыIP20
Степень защиты NEMA1, 2, 3, 3R, 4, 4X, 12, 13
Ударопрочность
Согласно МЭК 60068-2-27полуволна синусоиды 15г / 11 мсек
Для применения на железнодорожном транспорте согласно DIN EN 61373категория 1, класс В
Вибропрочность
Согласно МЭК 60068-2-610 – 500 Гц: 5g
Для применения на железнодорожном транспорте согласно DIN EN 61373категория 1, класс В
Частота коммутации макс.1 800 1/h
Механический срок службы (коммутационных циклов) типичный1 000 000
Справочный идентификатор согласно МЭК 81346- 2:2009S
Директива RoHS (дата)10/01/2014
Значение В10 при высокой приоритетности запроса согласно SN 31920300 000
Доля опасных отказов
При низкой приоритетности запроса согласно SN 3192020 %
При высокой приоритетности запроса согласно SN 3192020 %
Частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920100 FIT
Окружающая температура
При эксплуатации-25 ... +70 °C
При хранении-40 ... +80 °C
Экологическая категория при эксплуатации согласно МЭК 607213M6, 3S2, 3B2, 3C3, 3K6 (при относительной влажности воздуха 10 ... 95 %)
Высота29,5 мм
Ширина29,5 мм
Форма монтажного отверстиякруглый
Монтажный диаметр22,3 мм
Положительный допуск на монтажный диаметр0,4 мм
Монтажная высота61 мм
Монтажная ширина29,5 мм
Монтажная глубина25,4 мм
Артикул3SU1030-5BL41-0AA0
Каталог IDCC-IC10
Код группыR711
КомментарийЗамена:3SU1000-5BL41-0AA0.
Товарный код85389099
Вес Нетто (Кг)0,143 Кг
Вид продуктовНе доступный
ПроизводительSiemens
Ценовая Группа41J
Группа Продукта5452
Размер упаковки90,00 x 100,00 x 30,00
Единицы Измерения1 шт.
Описание ПродуктаАКТУАТОР ПОВОРОТНОГО ПЕРЕКЛЮЧАТЕЛЯ С КЛЮЧОМ CES, 22MM, КРУГЛ., ПЛАСТИК С МЕТАЛЛИЧЕСКИМ ФРОНТАЛЬНЫМ КОЛЬЦОМ, НОМЕР ЗАМКА SSG10, С 2 КЛЮЧАМИ, 3 КОММУТАЦИОННЫХ ПОЛОЖЕНИЯ: I-O-II, С ФИКСАЦИЕЙ, УГОЛ ПОВОРОТА РУКОЯТКИ 2X45 ГРАД.: 10:30Ч./12Ч./13:30Ч., ПОЛОЖЕНИЕ ИЗЪЯТИЯ КЛЮЧА: I+II
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3SU1030-5BL41-0AA0
PLM-Дата вступления в силуПроизводство и поставка продукта прекращено: 15.05.2023
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM490: Старт последнего года поддержки
