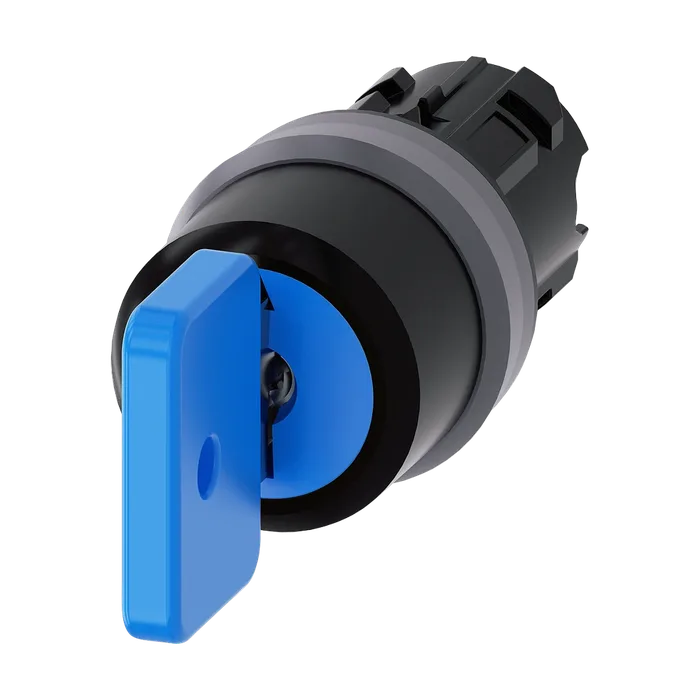

Переключатель с ключом O.M.R, 22 мм, кругл., пластмасса с металлическим фронтальным кольцом, номер замка 73038, цвет: синий, с 2 ключами, 3 положения переключателя I-O<II, с фиксацией против часовой стрелки, нажатием на кнопку по часовой стрелке, угол переключения 2 x 45°, 10:30 ч/12 ч/13:30 ч, извлечение ключа О
По запросу
Код товара: 3SU10304GN010AA0
Доступен к заказу
01
Описание
Переключатель с ключом O.M.R, 22 мм, кругл., пластмасса с металлическим фронтальным кольцом, номер замка 73038, цвет: синий, с 2 ключами, 3 положения переключателя I-O<II, с фиксацией против часовой стрелки, нажатием на кнопку по часовой стрелке, угол переключения 2 x 45°, 10:30 ч/12 ч/13:30 ч, извлечение ключа О
Торговая марка изделияSIRIUS ACT
Наименование изделияЗамок-выключатель
Исполнение изделияЭлемент управления/сигнальный элемент
Наименование типа изделия3SU1
Линейка изделийПластмасса с металлическим передним кольцом, матовая, 22 мм
Заводской номер изделия ключа, входящего в комплект поставки3SU1950-0FJ50-0AA0
Принцип действия исполнительного механизмаблокировка/сигнал при нажатии, 2x45° (10:30ч/12ч/13:30ч), возврат справа, блокировка слева
Дополнение изделия опциональный источник светаНет
Цвет
Исполнительного механизмасиний
Материал исполнительного механизмаметалл
Форма исполнительного механизмаКлюч
Наружный диаметр исполнительного механизма29,5 мм
Число коммутационных положений3
Положение переключателя для извлечения ключаO
Угол коммутации
Вправо45°
Влево45°
Марка замкаO.M.R.
Кодовое число73038
Компонент изделия лицевое кольцоДа
Исполнение лицевого кольцастандартный
Материал лицевого кольцаМеталл матовый
Цвет лицевого кольцапесочно-серый
Степень защиты IPIP66, IP67, IP69(IP69K)
Для соединительной клеммыIP20
Степень защиты NEMA1, 2, 3, 3R, 4, 4X, 12, 13
Ударопрочность
Согласно МЭК 60068-2-27полуволна синусоиды 15г / 11 мс
Для применения на железнодорожном транспорте согласно DIN EN 61373категория 1, класс В
Вибропрочность
Согласно МЭК 60068-2-610 – 500 Гц: 5g
Для применения на железнодорожном транспорте согласно DIN EN 61373категория 1, класс В
Частота коммутации макс.1 800 1/h
Механический срок службы (коммутационных1 000 000
Справочный идентификатор согласно МЭК 81346- 2:2009S
Директива RoHS (дата)10/01/2014
Окружающая температура
При эксплуатации-25 ... +70 °C
При хранении-40 ... +80 °C
Экологическая категория при эксплуатации согласно МЭК 607213M6, 3S2, 3B2, 3C3, 3K6 (при относительной влажности воздуха 10 ... 95 %)
Высота29,5 мм
Ширина29,5 мм
Форма монтажного отверстиякруглый
Монтажный диаметр22,3 мм
Положительный допуск на монтажный диаметр0,4 мм
Монтажная высота51,7 мм
Монтажная ширина29,5 мм
Монтажная глубина25,4 мм
Артикул3SU1030-4GN01-0AA0
Каталог IDCC-IC10
Код группыR711
КомментарийЗамена: 3SU1000-4GN01-0AA0
Товарный код85389099
Вес нетто (кг)0,020 Кг
Вид продуктов—
ПроизводительSiemens
Ценовая группа41J
Группа продукта5452
Размер упаковки90,00 x 90,00 x 30,00
Единица измерения1 шт.
Описание продуктаАктуатор поворотного переключателя с ключом O.M.R., 22MM, кругл., пластик с металлическим фронтальным кольцом, номер замка 73038, чёрный / голубой, с 2 ключами, 3 коммутационных положения: I-O
Страна происхожденияЧехия
Количество в упаковке1
Заказной номер (артикул)3SU1030-4GN01-0AA0
PLM-Дата вступления в силуПроизводство и поставка продукта прекращено: 15.05.2023
Единица измерения упаковкиMM
Жизненный цикл продукта (PLM)PM490: Старт последнего года поддержки
