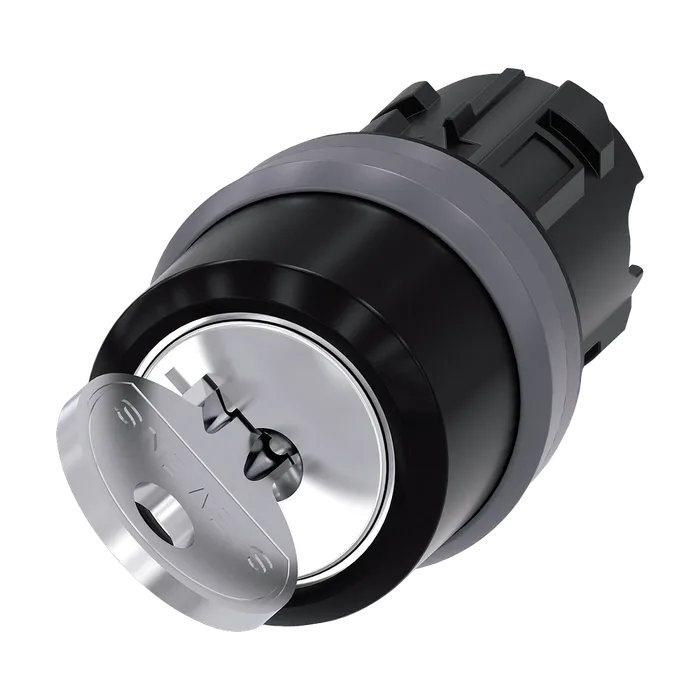

Переключатель с ключом Ronis, 22 мм, кругл., пластмасса с металлическим фронтальным кольцом, номер замка SB30, с 2 ключами, 2 положения переключателя O-I, с фиксацией, угол переключения 90°, 10:30 ч/13:30 ч, извлечение ключа I, возможные специальные запоры: SB31, 421, 455
По запросу
Код товара: 3SU10304BF210AA0
Доступен к заказу
01
Описание
Переключатель с ключом Ronis, 22 мм, кругл., пластмасса с металлическим фронтальным кольцом, номер замка SB30, с 2 ключами, 2 положения переключателя O-I, с фиксацией, угол переключения 90°, 10:30 ч/13:30 ч, извлечение ключа I, возможные специальные запоры: SB31, 421, 455
Торговая марка изделияSIRIUS ACT
Наименование изделияЗамок-выключатель
Исполнение изделияЭлемент управления/сигнальный элемент
Наименование типа изделия3SU1
Линейка изделийПластмасса с металлическим передним кольцом, матовая, 22 мм
Заводской номер изделия ключа, входящего в комплект поставки3SU1950-0FB80-0AA0
Принцип действия исполнительного механизмаблокируемое, 90° (10:30ч/13:30ч)
Дополнение изделия опциональный источник светаНет
Цвет
Исполнительного механизмасеребр.
Материал исполнительного механизмаметалл
Форма исполнительного механизмаКлюч
Наружный диаметр исполнительного механизма29,5 мм
Число коммутационных положений2
Положение переключателя для извлечения ключаI
Угол коммутации
Вправо90°
Марка замкаRONIS
Кодовое числоSB30
Компонент изделия лицевое кольцоДа
Исполнение лицевого кольцастандартный
Материал лицевого кольцаМеталл матовый
Цвет лицевого кольцапесочно-серый
Степень защиты IPIP66, IP67, IP69(IP69K)
Для соединительной клеммыIP20
Степень защиты NEMA1, 2, 3, 3R, 4, 4X, 12, 13
Ударопрочность
Согласно МЭК 60068-2-27полуволна синусоиды 15г / 11 мс
Для применения на железнодорожном транспорте согласно DIN EN 61373категория 1, класс В
Вибропрочность
Согласно МЭК 60068-2-610 – 500 Гц: 5g
Для применения на железнодорожном транспорте согласно DIN EN 61373категория 1, класс В
Частота коммутации макс.1 800 1/h
Механический срок службы (коммутационных циклов) типичный1 000 000
Справочный идентификатор согласно МЭК 81346-S
Директива RoHS (дата)10/01/2014
Окружающая температура
При эксплуатации-25 ... +70 °C
При хранении-40 ... +80 °C
Экологическая категория при эксплуатации согласно МЭК 607213M6, 3S2, 3B2, 3C3, 3K6 (при относительной влажности воздуха 10 ... 95 %)
Высота29,5 мм
Ширина29,5 мм
Форма монтажного отверстиякруглый
Монтажный диаметр22,3 мм
Положительный допуск на монтажный диаметр0,4 мм
Монтажная высота49,4 мм
Монтажная ширина29,5 мм
Монтажная глубина25,4 мм
Артикул3SU1030-4BF21-0AA0
Каталог IDCC-IC10
Код группыR711
КомментарийЗамена: 3SU1000-4BF21-0AA0
Товарный код85389099
Вес нетто (кг)0,020 Кг
Вид продуктов—
ПроизводительSiemens
Ценовая группа41J
Группа продукта5452
Размер упаковки30,00 x 100,00 x 30,00
Единица измерения1 шт.
Описание продуктаАктуатор поворотного переключателя с ключом RONIS, 22MM, кругл., пластик с металлическим фронтальным кольцом, номер замка SB30, с 2 ключами, 2 коммутационных положения: O-I, с фиксацией, угол поворота рукоятки 90 град. : 10:30Ч./13:30Ч., положение изъятия ключа: "I", возможен замок специального исполнения: SB31, 421, 455
Страна происхожденияЧехия
Количество в упаковке1
Заказной номер (артикул)3SU1030-4BF21-0AA0
PLM-Дата вступления в силуПроизводство и поставка продукта прекращено: 15.05.2023
Единица измерения упаковкиMM
Жизненный цикл продукта (PLM)PM490: Старт последнего года поддержки
