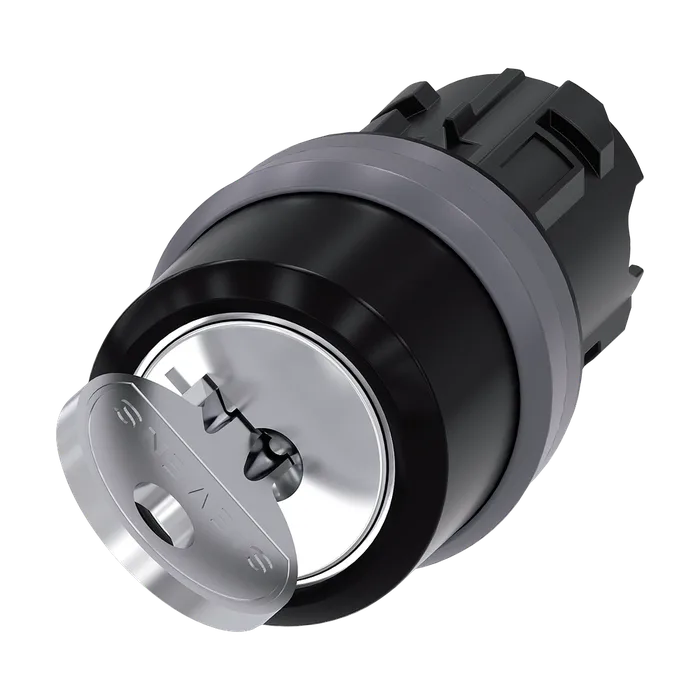

Переключатель с ключом Ronis, 22 мм, кругл., пластмасса с металлическим фронтальным кольцом, номер замка SB30, с 2 ключами, 2 положения переключателя O<I, нажатием на кнопку, угол переключения 45°, 10:30 ч/12 ч, извлечение ключа О, возможные специальные запоры: SB31, 421, 455
По запросу
Код товара: 3SU10304BC010AA0
Доступен к заказу
01
Описание
Переключатель с ключом Ronis, 22 мм, кругл., пластмасса с металлическим фронтальным кольцом, номер замка SB30, с 2 ключами, 2 положения переключателя O<I, нажатием на кнопку, угол переключения 45°, 10:30 ч/12 ч, извлечение ключа О, возможные специальные запоры: SB31, 421, 455
Торговая марка изделияSIRIUS ACT
Наименование изделияЗамок-выключатель
Исполнение изделияЭлемент управления/сигнальный элемент
Наименование типа изделия3SU1
Линейка изделийПластмасса с металлическим передним кольцом, матовая, 22 мм
Заводской номер изделия ключа, входящего в комплект поставки3SU1950-0FB80-0AA0
Принцип действия исполнительного механизмасигнал при нажатии, 45° (10:30ч/12ч), отвод с центра влево
Дополнение изделия опциональный источник светаНет
Цвет
Исполнительного механизмасеребр.
Материал исполнительного механизмаметалл
Форма исполнительного механизмаКлюч
Наружный диаметр исполнительного механизма29,5 мм
Число коммутационных положений2
Положение переключателя для извлечения ключаO
Угол коммутации
Вправо45°
Марка замкаRONIS
Кодовое числоSB30
Компонент изделия лицевое кольцоДа
Исполнение лицевого кольцастандартный
Материал лицевого кольцаМеталл матовый
Цвет лицевого кольцапесочно-серый
Степень защиты IPIP66, IP67, IP69(IP69K)
Для соединительной клеммыIP20
Степень защиты NEMA1, 2, 3, 3R, 4, 4X, 12, 13
Ударопрочность
Согласно МЭК 60068-2-27полуволна синусоиды 15г / 11 мсек
Для применения на железнодорожном транспорте согласно DIN EN 61373категория 1, класс В
Вибропрочность
Согласно МЭК 60068-2-610 – 500 Гц: 5g
Для применения на железнодорожном транспорте согласно DIN EN 61373категория 1, класс В
Частота коммутации макс.1 800 1/h
Механический срок службы (коммутационных циклов) типичный1 000 000
Справочный идентификатор согласно МЭК 81346-S
Директива RoHS (дата)10/01/2014
Окружающая температура
При эксплуатации-25 ... +70 °C
При хранении-40 ... +80 °C
Экологическая категория при эксплуатации согласно МЭК 607213M6, 3S2, 3B2, 3C3, 3K6 (при относительной влажности воздуха 10 ... 95 %)
Высота29,5 мм
Ширина29,5 мм
Форма монтажного отверстиякруглый
Монтажный диаметр22,3 мм
Положительный допуск на монтажный диаметр0,4 мм
Монтажная высота49,4 мм
Монтажная ширина29,5 мм
Монтажная глубина25,4 мм
Артикул3SU1030-4BC01-0AA0
Каталог IDCC-IC10
Код группыR711
КомментарийЗамена:3SU1000-4BC01-0AA0.
Товарный код85389099
Вес Нетто (Кг)0,020 Кг
Вид продуктовНе доступный
ПроизводительSiemens
Ценовая Группа41J
Группа Продукта5452
Размер упаковки50,00 x 117,00 x 45,00
Единицы Измерения1 шт.
Описание ПродуктаАКТУАТОР ПОВОРОТНОГО ПЕРЕКЛЮЧАТЕЛЯ С КЛЮЧОМ RONIS, 22MM, КРУГЛ., ПЛАСТИК С МЕТАЛЛИЧЕСКИМ ФРОНТАЛЬНЫМ КОЛЬЦОМ, НОМЕР ЗАМКА SB30, С 2 КЛЮЧАМИ, 2 КОММУТАЦИОННЫХ ПОЛОЖЕНИЯ: O
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3SU1030-4BC01-0AA0
PLM-Дата вступления в силуПроизводство и поставка продукта прекращено: 15.05.2023
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM490: Старт последнего года поддержки
