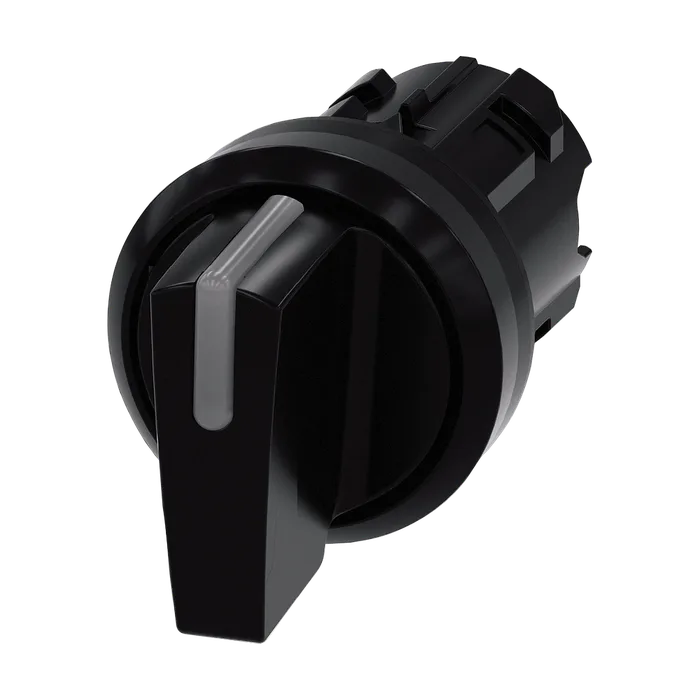

Рычажный переключатель с подсветкой, 22 мм, кругл., пластмасса, цвет: черный, рычаг короткий, 3 положения переключателя I>O-II, нажатием на кнопку против часовой стрелки, с фиксацией по часовой стрелке, угол переключения 2 x 45°, 10:30 ч/12 ч/13:30 ч
по запросуС НДС
Код товара: 3SU10022BP100AA0
Доступен к заказу
01
Описание
Рычажный переключатель с подсветкой, 22 мм, кругл., пластмасса, цвет: черный, рычаг короткий, 3 положения переключателя I>O-II, нажатием на кнопку против часовой стрелки, с фиксацией по часовой стрелке, угол переключения 2 x 45°, 10:30 ч/12 ч/13:30 ч
Торговая марка изделияSIRIUS ACT
Наименование изделияПереключатель с перекидным рычагом
Исполнение изделияЭлемент управления/сигнальный элемент
Принцип действия исполнительного механизмасигнал при нажатии/блокировка, 2x45° (10:30ч/12ч/13:30ч), возврат слева, блокировка справа
Дополнение изделия опциональный
Источник светаДа
Контактный модульДа
Цвет исполнительного механизмачерный
Материал исполнительного механизмапластмасса
Форма исполнительного механизмаРучка
Наружный диаметр исполнительного механизма32,3 мм
Число коммутационных положений3
Угол коммутации
Вправо45°
Влево45°
Компонент изделия лицевое кольцоДа
Исполнение лицевого кольцастандарт
Материал лицевого кольцапластмасса
Цвет лицевого кольцачерный
Степень защиты IPIP66, IP67, IP69(IP69K)
Степень защиты NEMA1, 2, 3, 3R, 4, 4X, 12, 13
Ударопрочность
Согласно МЭК 60068-2-27полуволна синусоиды 15г / 11 мс
Для применения на железнодорожном транспорте согласно DIN EN 61373категория 1, класс В
Вибропрочность
Согласно МЭК 60068-2-610 – 500 Гц: 5g
Для применения на железнодорожном транспорте согласно DIN EN 61373категория 1, класс В
Частота коммутации макс.1 800 1/h
Механический срок службы (коммутационных циклов) типичный1 000 000
Справочный идентификатор согласно МЭК 81346-S
Директива RoHS (дата)03/01/2017
Значение В10 при высокой приоритетности запроса согласно SN 31920300 000
Доля опасных отказов
При низкой приоритетности запроса согласно SN 3192020 %
При высокой приоритетности запроса согласно SN 3192020 %
Частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920100 FIT
Окружающая температура
При эксплуатации-25 ... +70 °C
При хранении-40 ... +80 °C
Экологическая категория при эксплуатации согласно МЭК 607213M6, 3S2, 3B2, 3C3, 3K6 (при относительной влажности воздуха 10 ... 95 %)
Высота32,3 мм
Ширина32,3 мм
Форма монтажного отверстиякруглый
Монтажный диаметр22,3 мм
Положительный допуск на монтажный диаметр0,4 мм
Монтажная высота28,8 мм
Монтажная ширина32,3 мм
Монтажная глубина25,4 мм
Артикул3SU1002-2BP10-0AA0
Каталог IDCC-IC10
Код группыR711
Товарный код85389099
Вес нетто (кг)0,022 Кг
Вид продуктовПриводные и сигнальные элементы, 22 мм, круглые, пластик, чёрный
ПроизводительSiemens
Ценовая группа41J
Группа продукта5452
Размер упаковки30,00 x 52,00 x 28,00
Единица измерения1 шт.
Описание продуктаРычажный переключатель с подсветкой, 22 мм, кругл., пластмасса, цвет: черный, рычаг короткий, 3 положения переключателя I>O-II, нажатием на кнопку против часовой стрелки, с фиксацией по часовой стрелке, угол переключения 2 x 45°, 10:30 ч/12 ч/13:30 ч
Страна происхожденияЧехия
Количество в упаковке1
Заказной номер (артикул)3SU1002-2BP10-0AA0
Единица измерения упаковкиMM
Жизненный цикл продукта (PLM)PM300: Активный продукт
