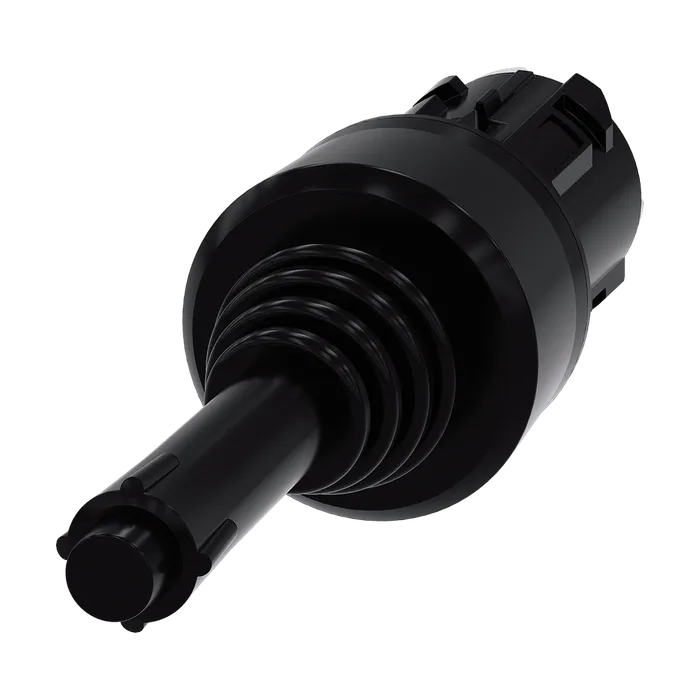

Координатный соединитель, 22 мм, кругл., пластмасса, цвет: черный, 4 положения переключателя, нажатием на кнопку, с механической блокировкой
Торговая марка изделия SIRIUS ACT
Наименование изделия Координатный выключатель
Исполнение изделия Элемент управления/сигнальный элемент
Наименование типа изделия 3SU1
Линейка изделий Пластмасса, черная, 22 мм
Число блоков управления 1
Конструкция исполнительного механизма с механической блокировкой
Принцип действия исполнительного механизма с нажатием
Направление управляющего рычага горизонтально / вертикально
Дополнение изделия опциональный
Источник света Нет
Контактный модуль Да
Цвет исполнительного механизма черный
Материал исполнительного механизма пластмасса
Форма исполнительного механизма удлиненный захват
Наружный диаметр исполнительного механизма 30,5 мм
Вид разблокирования деблокировка нажатием
Число коммутационных положений 4
Макс. угол отклонения [°] 30°
Компонент изделия лицевое кольцо Да
Исполнение лицевого кольца высокий
Материал лицевого кольца пластмасса
Цвет лицевого кольца черный
Степень защиты IP IP65, IP67
Степень защиты NEMA 1, 2, 3, 3R, 4, 4X, 12, 13
Ударопрочность
Согласно МЭК 60068-2-27 полуволна синусоиды 15г / 11 мсек
Вибропрочность
Согласно МЭК 60068-2-6 10 – 500 Гц: 5g
Частота коммутации макс. механический срок службы (коммутационных 2 400 1/h
Циклов)
Как срок службы на каждое направление срабатывания типичный 500 000
Справочный идентификатор согласно МЭК 81346- 2:2009 S
Директива RoHS (дата) 10/01/2014
Значение В10 при высокой приоритетности запроса согласно SN 31920 250 000
Доля опасных отказов
При низкой приоритетности запроса согласно SN 31920 20 %
При высокой приоритетности запроса согласно SN 31920 20 %
Частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920 100 FIT
Окружающая температура
При эксплуатации -25 ... +70 °C
При хранении -40 ... +80 °C
Экологическая категория при эксплуатации согласно МЭК 60721 3M6, 3S2, 3B2, 3C3, 3K6 (при относительной влажности воздуха 10 ... 95 %)
Высота 30,5 мм
Ширина 30,5 мм
Форма монтажного отверстия круглый
Монтажный диаметр 22,3 мм
Положительный допуск на монтажный диаметр 0,4 мм
Монтажная высота 75,6 мм
Монтажная ширина 30,5 мм
Монтажная глубина 25,5 мм
