Принцип действия исполнительного механизмас фиксацией
Направление управляющего рычагагоризонтально / вертикально
Дополнение изделия опциональный
Источник светаНет
Контактный модульДа
Цвет исполнительного механизмачерный
Материал исполнительного механизмапластмасса
Форма исполнительного механизмаудлиненный захват
Наружный диаметр исполнительного механизма30,5 мм
Число коммутационных положений4
Макс. угол отклонения [°]30°
Компонент изделия лицевое кольцоДа
Исполнение лицевого кольцавысокий
Материал лицевого кольцапластмасса
Цвет лицевого кольцачерный
Степень защиты IPIP65, IP67
Степень защиты NEMA1, 2, 3, 3R, 4, 4X, 12, 13
Ударопрочность
Согласно МЭК 60068-2-27полуволна синусоиды 15г / 11 мсек
Вибропрочность
Согласно МЭК 60068-2-610 – 500 Гц: 5g
Частота коммутации макс. механический срок службы (коммутационных2 400 1/h
Циклов)
Как срок службы на каждое направление срабатывания типичный100 000
Справочный идентификатор согласно МЭК 81346- 2:2009S
Директива RoHS (дата)10/01/2014
Значение В10 при высокой приоритетности запроса согласно SN 31920100 000
Доля опасных отказов
При низкой приоритетности запроса согласно SN 3192020 %
При высокой приоритетности запроса согласно SN 3192020 %
Частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920100 FIT
Окружающая температура
При эксплуатации-25 ... +70 °C
При хранении-40 ... +80 °C
Экологическая категория при эксплуатации согласно МЭК 607213M6, 3S2, 3B2, 3C3, 3K6 (при относительной влажности воздуха 10 ... 95 %)
Высота30,5 мм
Ширина30,5 мм
Форма монтажного отверстиякруглый
Монтажный диаметр22,3 мм
Положительный допуск на монтажный диаметр0,4 мм
Монтажная высота71,3 мм
Монтажная ширина30,5 мм
Монтажная глубина25,6 мм
Артикул3SU1000-7AE10-0AA0
Каталог IDCC-IC10
Код группыR711
Товарный код85389099
Вес Нетто (Кг)0,044 Кг
Вид продуктовActuators and indicators, 22 mm, round, plastic, black
ПроизводительSiemens
Ценовая Группа41J
Группа Продукта5452
Размер упаковки30,00 x 130,00 x 30,00
Единицы Измерения1 шт.

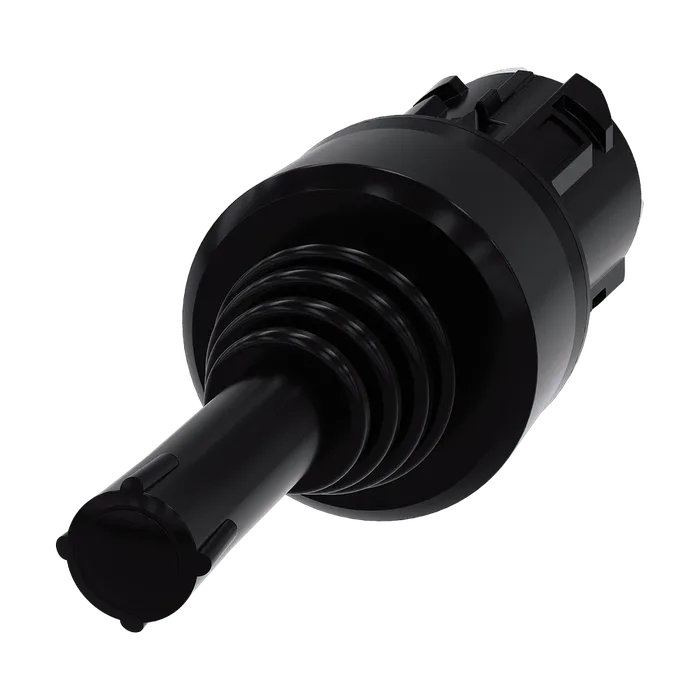

Описание ПродуктаКоординатный соединитель, 22 мм, кругл., пластмасса, цвет: черный, 4 положения переключателя, с фиксацией, без механической блокировки
Страна происхожденияШвейцария
Количество в упаковке1
Заказной Номер (Артикл)3SU1000-7AE10-0AA0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
