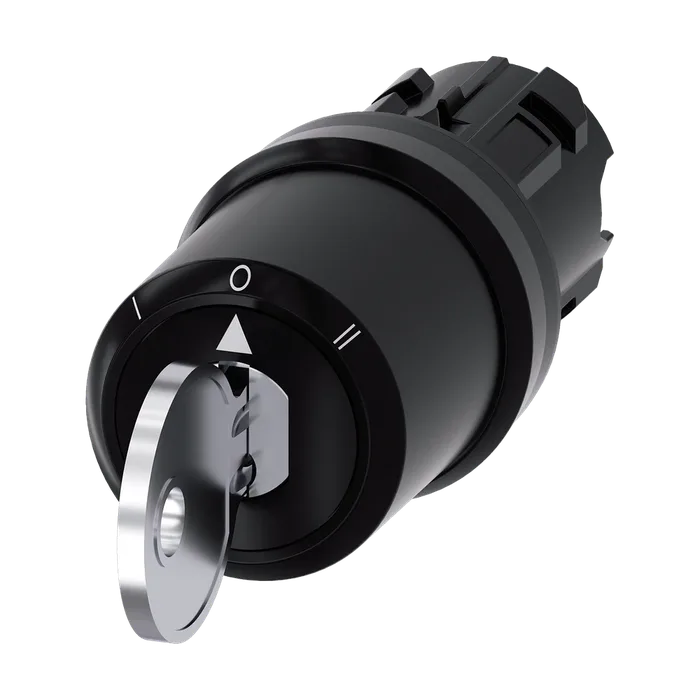

Переключатель с ключом BKS, 22 мм, кругл., пластмасса, номер замка Е9 (VW), без ключа, 3 положения переключателя O-I-II, с фиксацией, угол переключения 2 x 45°, 10:30 ч/12 ч/13:30 ч, извлечение ключа I+O+II
5 501,97 ₽С НДС
Код товара: 3SU10005TL110AA0
Доступен к заказу
01
Описание
Переключатель с ключом BKS, 22 мм, кругл., пластмасса, номер замка Е9 (VW), без ключа, 3 положения переключателя O-I-II, с фиксацией, угол переключения 2 x 45°, 10:30 ч/12 ч/13:30 ч, извлечение ключа I+O+II
Торговая марка изделияSIRIUS ACT
Наименование изделияЗамок-выключатель
Исполнение изделияЭлемент управления/сигнальный элемент
Наименование типа изделия3SU1
Линейка изделийПластмасса, черная, 22 мм
Принцип действия исполнительного механизмаблокируемое, 2x45° (10:30ч/12ч/13:30ч)
Дополнение изделия опциональный источник светаНет
Цвет
Исполнительного механизмасеребр.
Материал исполнительного механизмаметалл
Форма исполнительного механизмаКлюч
Наружный диаметр исполнительного механизма29,5 мм
Число коммутационных положений3
Положение переключателя для извлечения ключаO+I+II
Угол коммутации
Вправо45°
Влево45°
Марка замкаBKS
Кодовое числоE9
Компонент изделия лицевое кольцоДа
Исполнение лицевого кольцастандартный
Материал лицевого кольцапластмасса
Цвет лицевого кольцачерный
Степень защиты IPIP66, IP67, IP69(IP69K)
Для соединительной клеммыIP20
Степень защиты NEMA1, 2, 3, 3R, 4, 4X, 12, 13
Ударопрочность
Согласно МЭК 60068-2-27полуволна синусоиды 15г / 11 мсек
Для применения на железнодорожном транспорте согласно DIN EN 61373категория 1, класс В
Вибропрочность
Согласно МЭК 60068-2-610 – 500 Гц: 5g
Для применения на железнодорожном транспорте согласно DIN EN 61373категория 1, класс В
Частота коммутации макс.1 800 1/h
Механический срок службы (коммутационных циклов) типичный1 000 000
Справочный идентификатор согласно МЭК 81346- 2:2009S
Директива RoHS (дата)10/01/2014
Окружающая температура
При эксплуатации-25 ... +70 °C
При хранении-40 ... +80 °C
Экологическая категория при эксплуатации согласно МЭК 607213M6, 3S2, 3B2, 3C3, 3K6 (при относительной влажности воздуха 10 ... 95 %)
Высота29,5 мм
Ширина29,5 мм
Форма монтажного отверстиякруглый
Монтажный диаметр22,3 мм
Положительный допуск на монтажный диаметр0,4 мм
Монтажная высота56,3 мм
Монтажная ширина29,5 мм
Монтажная глубина25,4 мм
Артикул3SU1000-5TL11-0AA0
Каталог IDCC-IC10
Код группыR711
Товарный код85389099
Вес Нетто (Кг)0,020 Кг
Вид продуктовActuators and indicators, 22 mm, round, plastic, black
ПроизводительSiemens
Ценовая Группа41J
Группа Продукта5452
Размер упаковки88,00 x 110,00 x 45,00
Единицы Измерения1 шт.
Описание ПродуктаАКТУАТОР ПОВОРОТНОГО ПЕРЕКЛЮЧАТЕЛЯ С КЛЮЧОМ BKS, 22MM, КРУГЛ., ПЛАСТИК, НОМЕР ЗАМКА E7 (VW), БЕЗ КЛЮЧЕЙ, 3 КОММУТАЦИОННЫХ ПОЛОЖЕНИЯ: I-O-II, С ФИКСАЦИЕЙ, УГОЛ ПОВОРОТА РУКОЯТКИ 2X45 ГРАД.: 10:30Ч./12Ч./13:30Ч., ПОЛОЖЕНИЕ ИЗЪЯТИЯ КЛЮЧА: I+O+II
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3SU1000-5TL11-0AA0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
