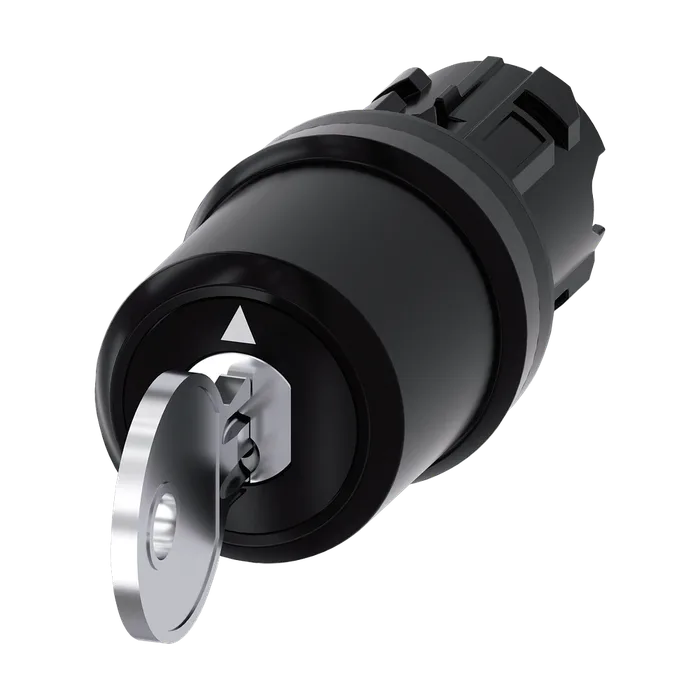

Цилиндрической формы, пластмасса, номер замка SSG10 с 2 ключами, 3 коммутационных положения O-I-II, с фиксацией, угол коммутации 2 x 45°, 10:30 ч/12 ч/13:30 ч, извлечение/выброс ключа в положении O
по запросуС НДС
Код товара: 3SU10005JL010AA0
Доступен к заказу
01
Описание
Цилиндрической формы, пластмасса, номер замка SSG10 с 2 ключами, 3 коммутационных положения O-I-II, с фиксацией, угол коммутации 2 x 45°, 10:30 ч/12 ч/13:30 ч, извлечение/выброс ключа в положении O
Торговая марка изделияSIRIUS ACT
Наименование изделияЗамок-выключатель
Исполнение изделияЭлемент управления/сигнальный элемент
Наименование типа изделия3SU1
Линейка изделийПластмасса, черная, 22 мм
Заводской номер изделия ключа, входящего в комплект поставки3SU1950-0FP80-0AA0
Принцип действия исполнительного механизмаблокируемое, 2x45° (10:30ч/12ч/13:30ч)
Дополнение изделия опциональный источник светаНет
Цвет
Исполнительного механизмасеребр.
Материал исполнительного механизмаметалл
Форма исполнительного механизмаКлюч
Наружный диаметр исполнительного механизма29,5 мм
Число коммутационных положений3
Положение переключателя для извлечения ключаO
Угол коммутации
Вправо45°
Влево45°
Марка замкаSiemens
Кодовое числоSSG10 с контролем ключа
Компонент изделия лицевое кольцоДа
Исполнение лицевого кольцастандартный
Материал лицевого кольцапластмасса
Цвет лицевого кольцачерный
Степень защиты IPIP54
Для соединительной клеммыIP20
Степень защиты NEMA1, 2, 3, 3R, 4, 4X, 12, 13
Ударопрочность
Согласно МЭК 60068-2-27полуволна синусоиды 15г / 11 мс
Для применения на железнодорожном транспорте согласно DIN EN 61373категория 1, класс В
Вибропрочность
Согласно МЭК 60068-2-610 – 500 Гц: 5g
Для применения на железнодорожном транспорте согласно DIN EN 61373категория 1, класс В
Частота коммутации макс.1 800 1/h
Механический срок службы (коммутационных циклов) типичный1 000 000
Справочный идентификатор согласно МЭК 81346- 2:2009S
Директива RoHS (дата)10/01/2014
Окружающая температура
При эксплуатации-25 ... +70 °C
При хранении-40 ... +80 °C
Экологическая категория при эксплуатации согласно МЭК 607213M6, 3S2, 3B2, 3C3, 3K6 (при относительной влажности воздуха 10 ... 95 %)
Высота29,5 мм
Ширина29,5 мм
Форма монтажного отверстиякруглый
Монтажный диаметр22,3 мм
Положительный допуск на монтажный диаметр0,4 мм
Монтажная высота61 мм
Монтажная ширина29,5 мм
Монтажная глубина25,4 мм
Артикул3SU1000-5JL01-0AA0
Каталог IDCC-IC10
Код группыR711
Товарный код85389099
Вес нетто (кг)0,132 Кг
Вид продуктовПриводные и сигнальные элементы, 22 мм, круглые, пластик, чёрный
ПроизводительSiemens
Ценовая группа41J
Группа продукта5452
Размер упаковки95,00 x 78,00 x 32,00
Единица измерения1 шт.
Описание продуктазамковый переключатель Siemens с контролем наличия ключа, 22 мм, цилиндрической формы, пластмасса, номер замка SSG10 с 2 ключами, 3 коммутационных положения O-I-II, с фиксацией, угол коммутации 2 x 45°, 10:30 ч/12 ч/13:30 ч, извлечение/выброс ключа в положении O
Страна происхожденияГермания
Количество в упаковке1
Заказной номер (артикул)3SU1000-5JL01-0AA0
Единица измерения упаковкиMM
Жизненный цикл продукта (PLM)PM300: Активный продукт
