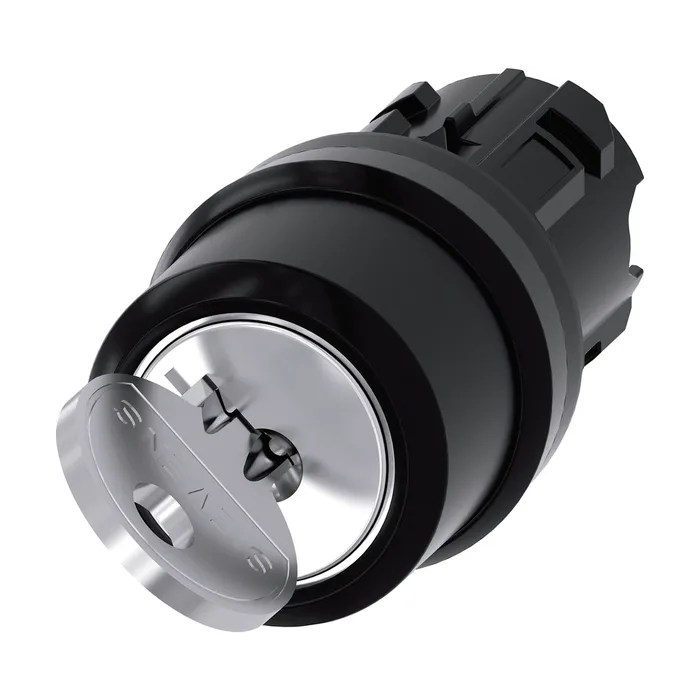

Переключатель с ключом Ronis, 22 мм, кругл., пластмасса, специальный запор, с 2 ключами, 2 положения переключателя O-I, с фиксацией, угол переключения 90°, 10:30 ч/13:30 ч, извлечение ключа O+II, возможные специальные запоры: SB31, 421, 455
По запросу
Код товара: 3SU10004BF110AA0ZY01
Доступен к заказу
01
Описание
Переключатель с ключом Ronis, 22 мм, кругл., пластмасса, специальный запор, с 2 ключами, 2 положения переключателя O-I, с фиксацией, угол переключения 90°, 10:30 ч/13:30 ч, извлечение ключа O+II, возможные специальные запоры: SB31, 421, 455
Торговая марка изделияSIRIUS ACT
Наименование изделияЗамок-выключатель
Исполнение изделияЭлемент управления/сигнальный элемент
Наименование типа изделия3SU1
Линейка изделийПластмасса, черная, 22 мм
Принцип действия исполнительного механизмаблокируемое, 90° (10:30ч/13:30ч)
Дополнение изделия опциональный источник светаНет
Цвет
Исполнительного механизмасеребр.
Материал исполнительного механизмаметалл
Форма исполнительного механизмаКлюч
Наружный диаметр исполнительного механизма29,5 мм
Число коммутационных положений2
Положение переключателя для извлечения ключаO+I
Угол коммутации
Вправо90°
Марка замкаRONIS
Компонент изделия лицевое кольцоДа
Исполнение лицевого кольцастандартный
Материал лицевого кольцапластмасса
Цвет лицевого кольцачерный
Степень защиты IPIP66, IP67, IP69(IP69K)
Для соединительной клеммыIP20
Степень защиты NEMA1, 2, 3, 3R, 4, 4X, 12, 13
Ударопрочность
Согласно МЭК 60068-2-27полуволна синусоиды 15г / 11 мсек
Для применения на железнодорожном транспорте согласно DIN EN 61373категория 1, класс В
Вибропрочность
Согласно МЭК 60068-2-610 – 500 Гц: 5g
Для применения на железнодорожном транспорте согласно DIN EN 61373категория 1, класс В
Частота коммутации макс.1 800 1/h
Механический срок службы (коммутационных циклов) типичный1 000 000
Справочный идентификатор согласно МЭК 81346- 2:2009S
Директива RoHS (дата)10/01/2014
Окружающая температура
При эксплуатации-25 ... +70 °C
При хранении-40 ... +80 °C
Экологическая категория при эксплуатации согласно МЭК 607213M6, 3S2, 3B2, 3C3, 3K6 (при относительной влажности воздуха 10 ... 95 %)
Высота29,5 мм
Ширина29,5 мм
Форма монтажного отверстиякруглый
Монтажный диаметр22,3 мм
Положительный допуск на монтажный диаметр0,4 мм
Монтажная высота49,4 мм
Монтажная ширина29,5 мм
Монтажная глубина25,4 мм
Артикул3SU1000-4BF11-0AA0-Z Y01
Каталог IDCC-IC10
Код группыR711
Товарный код85389099
Вес Нетто (Кг)0,046 Кг
Вид продуктовActuators and indicators, 22 mm, round, plastic, black
ПроизводительSiemens
Ценовая Группа41J
Группа Продукта5452
Размер упаковки100,00 x 154,00 x 30,00
Единицы Измерения1 шт.
Описание ПродуктаАКТУАТОР ПОВОРОТНОГО ПЕРЕКЛЮЧАТЕЛЯ С КЛЮЧОМ RONIS, 22MM, КРУГЛ., ПЛАСТИК, ЗАМОК СПЕЦИАЛЬНОГО ИСПОЛНЕНИЯ, С 2 КЛЮЧАМИ, 2 КОММУТАЦИОННЫХ ПОЛОЖЕНИЯ: O-I, С ФИКСАЦИЕЙ, УГОЛ ПОВОРОТА РУКОЯТКИ 90 ГРАД. : 10:30Ч./13:30Ч., ПОЛОЖЕНИЕ ИЗЪЯТИЯ КЛЮЧА: O+I, POSSIBLE SPECIAL LOCKS: SB31, 421, 455
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)3SU1000-4BF11-0AA0-Z Y01
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
