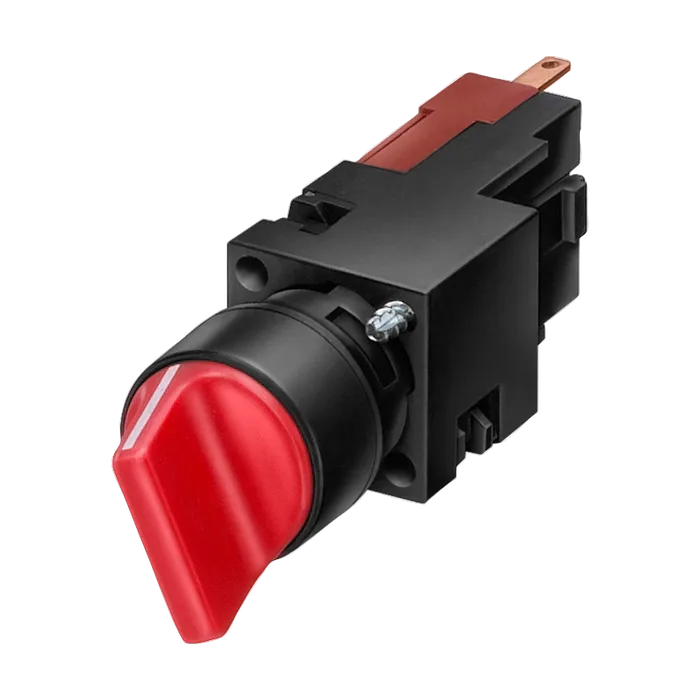

Тумблер, 16 мм, кругл., пластмасса, цвет: черный, 3 положения переключателя O-I-II, с фиксацией, угол переключения 2 x 62 градуса, 1 НО, 1 НО
Торговая марка изделия SIRIUS
Наименование изделия Переключатель с перекидным рычагом
Исполнение изделия Комплектное устройство круглое
Наименование типа изделия 3SB2
Число блоков управления 1
Конструкция исполнительного механизма Ручка
Принцип действия исполнительного механизма с фиксацией
Дополнение изделия опциональный источник света Нет
Цвет исполнительного механизма черный
Материал исполнительного механизма пластмасса
Вид разблокирования деблокировка вращением
Число коммутационных положений 3
Угол коммутации
Вправо 62°
Влево 26°
Компонент изделия лицевое кольцо Да
Исполнение лицевого кольца стандартный
Материал лицевого кольца пластмасса
Цвет лицевого кольца черный
Материал держателя Пластмасса
Число ламповых цоколей 0
Число коммутационных элементов 2
Функция изделия
Принудительное открытие Нет
Функция аварийного останова Нет
Тип напряжения рабочего напряжения AC/DC
Степень защиты IP IP65
Вибропрочность согласно МЭК 60068-2-6 20 ... 200 Hz: 5g
Частота коммутации макс. 1 000 1/h
Механический срок службы (коммутационных циклов) типичный 300 000
Справочный идентификатор согласно МЭК 81346- 2:2009 S
Директива RoHS (дата) 07/01/2006
Рабочее напряжение расчетное значение 5 ... 250 В
Число размыкающих контактов для вспомогательных контактов 0
Число замыкающих контактов для вспомогательных контактов 2
Число переключающих контактов для вспомогательных контактов 0
Рабочий ток при AC-12
При 24 В расчетное значение 10 А
При 60 В расчетное значение 10 А
При 110 В расчетное значение 10 А
При 230 В расчетное значение 10 А
Рабочий ток при AC-15
При 24 В расчетное значение 4 А
При 110 В расчетное значение 4 А
При 230 В расчетное значение 4 А
Рабочий ток при DC-12
При 24 В расчетное значение 6 А
При 60 В расчетное значение 5 А
При 110 В расчетное значение 2,5 А
При 230 В расчетное значение 1 А
Рабочий ток при DC-13
При 24 В расчетное значение 3 А
При 60 В расчетное значение 1,2 А
При 110 В расчетное значение 0,7 А
При 230 В расчетное значение 0,3 А
Исполнение разъема питания плоское штекерное соединение
Начальный пусковой крутящий момент болтов в держателе 0,4 Н·м
Окружающая температура
При эксплуатации -25 ... +70 °C
При хранении -40 ... +80 °C
Экологическая категория при эксплуатации согласно МЭК 60721 3K6
Вид креплений крепление лицевой панели
Форма монтажного отверстия круглый
Монтажный диаметр 16 мм
Монтажная высота 17 мм
Монтажная ширина 19 мм
Монтажная глубина 50 мм
