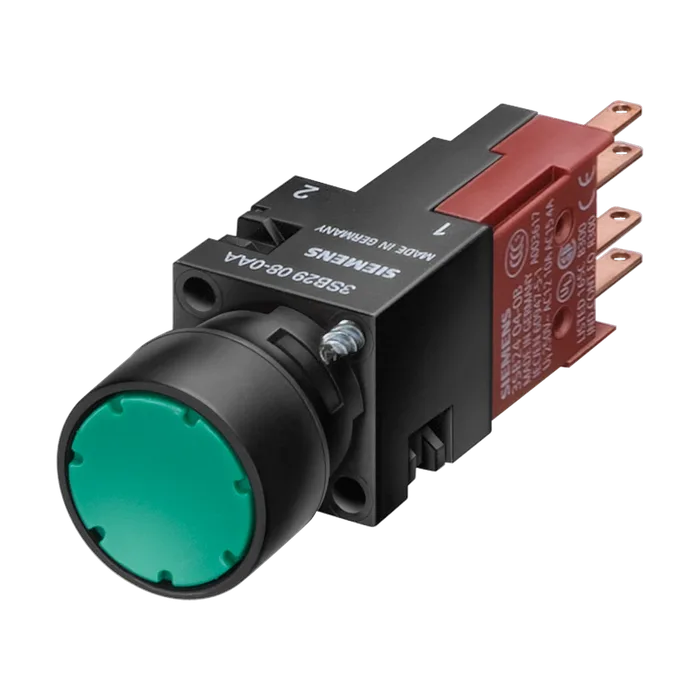

Нажимная кнопка с сигнализацией, 16 мм, кругл., пластмасса, прозрачн., кнопка, плоск., 1 НО, элемент подсветки W2 x 4,6 d,
Торговая марка изделия SIRIUS
Наименование изделия Кнопка с подсветкой
Исполнение изделия Комплектное устройство круглое
Наименование типа изделия 3SB2
Число блоков управления 1
Конструкция исполнительного механизма Кнопочный выключатель с подсветкой
Принцип действия исполнительного механизма с нажатием
Дополнение изделия опциональный источник света Да
Цвет исполнительного механизма светлый
Материал исполнительного механизма пластмасса
Форма исполнительного механизма плоская кнопка
Вид разблокирования без
Число коммутационных положений 2
Компонент изделия лицевое кольцо Да
Исполнение лицевого кольца стандартный
Материал лицевого кольца пластмасса
Цвет лицевого кольца черный
Материал держателя Пластмасса
Исполнение цоколя W2 x 4,6d без лампы
Число ламповых цоколей 1
Число коммутационных элементов 1
Функция изделия
Принудительное открытие Нет
Функция аварийного останова Нет
Компонент изделия источник света Нет
Тип напряжения рабочего напряжения AC/DC
Степень защиты IP IP65
Вибропрочность согласно МЭК 60068-2-6 20 ... 200 Hz: 5g
Частота коммутации макс. 1 000 1/h
Механический срок службы (коммутационных циклов) типичный 3 000 000
Справочный идентификатор согласно МЭК 81346- 2:2009 S
Директива RoHS (дата) 07/01/2006
Рабочее напряжение расчетное значение 5 ... 60 В
Число размыкающих контактов для вспомогательных контактов 0
Число замыкающих контактов для вспомогательных контактов 1
Число переключающих контактов для вспомогательных контактов 0
Рабочий ток при AC-12
При 24 В расчетное значение 10 А
При 60 В расчетное значение 10 А
При 110 В расчетное значение 10 А
При 230 В расчетное значение 10 А
Рабочий ток при AC-15
При 24 В расчетное значение 4 А
При 110 В расчетное значение 4 А
При 230 В расчетное значение 4 А
Рабочий ток при DC-12
При 24 В расчетное значение 6 А
При 60 В расчетное значение 5 А
При 110 В расчетное значение 2,5 А
При 230 В расчетное значение 1 А
Рабочий ток при DC-13
При 24 В расчетное значение 3 А
При 60 В расчетное значение 1,2 А
При 110 В расчетное значение 0,7 А
При 230 В расчетное значение 0,3 А
Исполнение разъема питания плоское штекерное соединение
Начальный пусковой крутящий момент болтов в держателе 0,4 Н·м
Окружающая температура
При эксплуатации -25 ... +60 °C
При хранении -40 ... +80 °C
Экологическая категория при эксплуатации согласно МЭК 60721 3K6
Вид креплений крепление лицевой панели
Форма монтажного отверстия круглый
Монтажный диаметр 16 мм
Монтажная высота 8 мм
Монтажная ширина 19 мм
Монтажная глубина 50 мм
