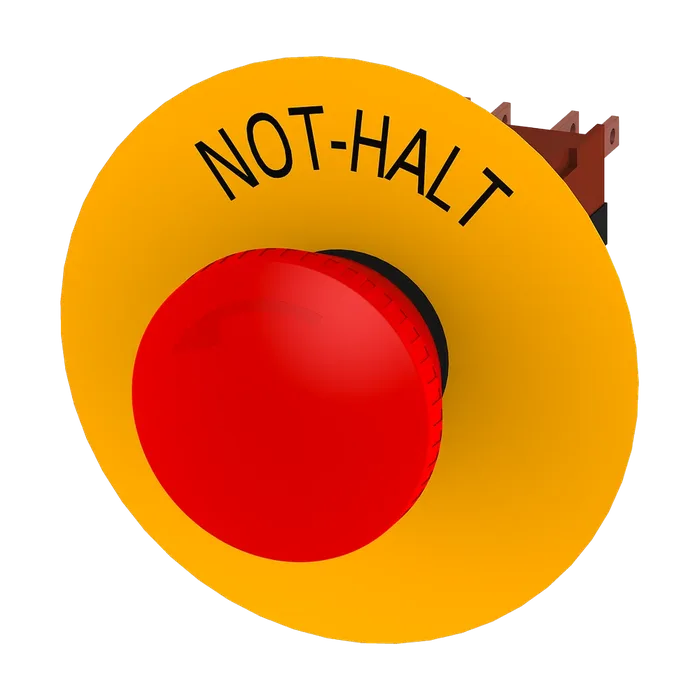

Грибовидная кнопка аварийного останова, 16 мм, кругл., пластмасса, цвет: красный, с фиксацией, с поворотным расцепным механизмом, согласно ISO 13850, 1 НЗ, с желтой табличкой, Not-halt
Общие Торговая марка изделия SIRIUS
Наименование изделия Грибовидная кнопка аварийного останова
Исполнение изделия Комплектное устройство круглое с принудительной фиксацией согласно ISO 13850
Наименование типа изделия 3SB2
Корпус Число блоков управления 1
Орган управления Конструкция исполнительного механизма грибовидная кнопка аварийного отключения
Принцип действия исполнительного механизма с фиксацией
Дополнение изделия опциональный источник света Нет
Цвет исполнительного механизма красный
Материал исполнительного механизма пластмасса
Вид разблокирования деблокировка вращением
Число коммутационных положений 2
Переднее кольцо Компонент изделия лицевое кольцо Нет
Фиксатор Материал держателя Пластмасса
Коммутационный элемент/ ламповый патрон Число ламповых цоколей 0
Число коммутационных элементов 1
Общие технические данные Функция изделия
Принудительное открытие Да
Функция аварийного останова Да
Тип напряжения рабочего напряжения AC/DC
Степень защиты IP IP65
Вибропрочность согласно МЭК 60068-2-6 20 ... 200 Гц: 5g
Частота коммутации макс. 1 000 1/h
Механический срок службы (коммутационных циклов) типичный 10 000 000
Справочный идентификатор согласно МЭК 81346- 2:2009 S
Директива RoHS (дата) 07/01/2006
Рабочее напряжение расчетное значение 5 ... 250 В
Вспомогательный контур Число размыкающих контактов для вспомогательных контактов 1
Число замыкающих контактов для вспомогательных контактов 0
Число переключающих контактов для вспомогательных контактов 0
Рабочий ток при AC-12
При 24 В расчетное значение 10 А
При 60 В расчетное значение 10 А
При 110 В расчетное значение 10 А
При 230 В расчетное значение 10 А
Рабочий ток при AC-15
При 24 В расчетное значение 4 А
При 110 В расчетное значение 4 А
При 230 В расчетное значение 4 А
Рабочий ток при DC-12
При 24 В расчетное значение 6 А
При 60 В расчетное значение 5 А
При 110 В расчетное значение 2,5 А
При 230 В расчетное значение 1 А
Рабочий ток при DC-13
При 24 В расчетное значение 3 А
При 60 В расчетное значение 1,2 А
При 110 В расчетное значение 0,7 А
При 230 В расчетное значение 0,3 А
Подсоединения/ клеммы Исполнение разъема питания плоское штекерное соединение
Начальный пусковой крутящий момент болтов в держателе 0,4 Н·м
Безопасность Значение В10 при высокой приоритетности запроса согласно SN 31920 100 000
Доля опасных отказов
При низкой приоритетности запроса согласно SN 31920 20 %
При высокой приоритетности запроса согласно SN 31920 20 %
Частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920 100 FIT
Условия окружающей среды Окружающая температура
При эксплуатации -25 ... +70 °C
При хранении -40 ... +80 °C
Экологическая категория при эксплуатации согласно МЭК 60721 3K6
Монтаж/ крепление/ размеры Вид креплений крепление лицевой панели
Форма монтажного отверстия круглый
Монтажный диаметр 16 мм
Монтажная высота 21 мм
Монтажная ширина 28,5 мм
Монтажная глубина 50 мм
Принадлежности Маркировка подкладной таблички подложка желтая, надпись "аварийный останов"
