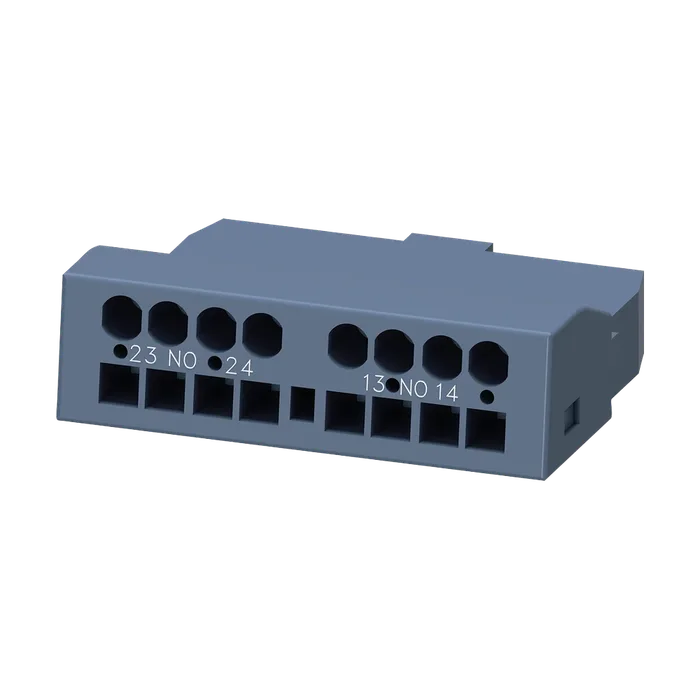

Выключатель вспомогательных цепей поперечный 2 НО, подключение на пружинных клеммах для автоматического выключателя 3RV2
Торговая марка изделия SIRIUS
Наименование изделия вспомогательный выключатель с лицевой стороны с поперечным расположением
Исполнение изделия вспомогательный выключатель с поперечным расположением
Типоразмер автоматического выключателя S00, S0, S2, S3
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
Защита от прикосновения с лицевой стороны с защитой от вертикального прикосновения пальцем
Согласно МЭК 60529 спереди
Окружающая температура
При хранении -50 ... +80 °C
При эксплуатации -20 ... +60 °C
Число размыкающих контактов для вспомогательных контактов с мгновенным срабатыванием 0
Число замыкающих контактов для вспомогательных контактов с мгновенным срабатыванием 2
Число переключающих контактов вспомогательных контактов с мгновенным срабатыванием 0
Рабочий ток
Вспомогательных контактов
При 24 В 2,5 А
При 230 В 2,5 А
Макс. — при AC-15 2,5 А
При 24 В 2 А
При 230 В — при DC-13 0,5 А
При 24 В 1 А
При 48 В 0,3 А
При 60 В 0,15 А
Вид креплений Крепление штырями
Ширина 45 мм
Высота 13 мм
Глубина 17 мм
Исполнение разъема питания для цепи вспомогательного и оперативного тока пружинный зажим
Вид подключаемых сечений проводов
Для вспомогательных контактов
Однопроводной — тонкожильный 2x (0,5 ... 2,5 мм²)
С заделкой концов кабеля 2x (0,5 ... 1,5 мм²)
Без заделки концов кабеля 2x (0,5 ... 1,5 мм²)
Для проводов американского калибра (AWG) для вспомогательных контактов 2x (20 ... 14)
Сертификат соответствия CE / UL / CSA / CCC
