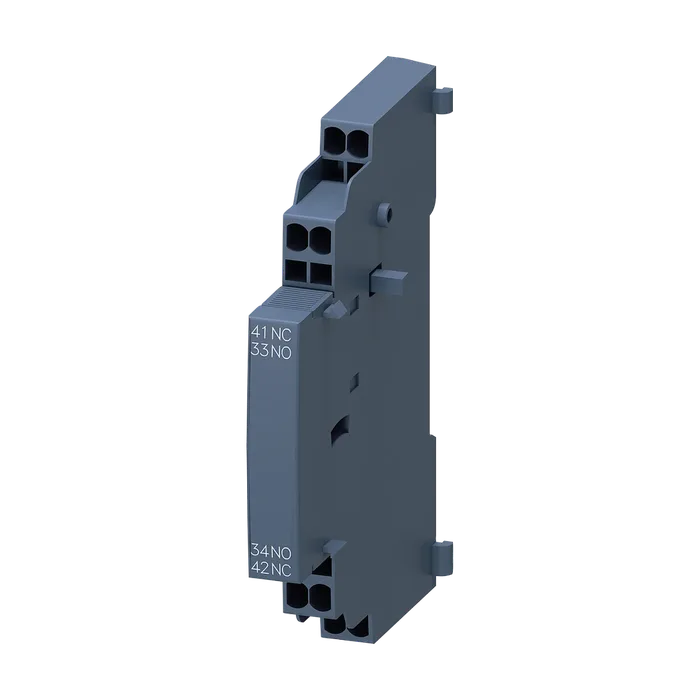

Выключатель вспомогательных цепей монтаж сбоку 1 НО + 1 НЗ, подключение на пружинных клеммах для автоматического выключателя 3RV2
Торговая марка изделия SIRIUS
Наименование изделия вспомогательный выключатель с боковым расположением
Исполнение изделия боковой вспомогательный выключатель
Типоразмер автоматического выключателя S00, S0, S2, S3
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
Защита от прикосновения с лицевой стороны с защитой от вертикального прикосновения пальцем
Согласно МЭК 60529 спереди
Окружающая температура
При хранении -50 ... +80 °C
При эксплуатации -20 ... +60 °C
Число размыкающих контактов для вспомогательных контактов с мгновенным срабатыванием 1
Число замыкающих контактов для вспомогательных контактов с мгновенным срабатыванием 1
Число переключающих контактов вспомогательных контактов с мгновенным срабатыванием 0
Рабочий ток
Вспомогательных контактов
При 24 В 10 А
При 230 В 10 А
При 400 В 10 А
При 690 В 10 А
Макс. — при AC-15 10 А
При 24 В 6 А
При 230 В 4 А
При 400 В — при DC-13 3 А
При 24 В 2 А
При 110 В 0,5 А
При 220 В 0,25 А
При 250 В 0,25 А
При AC-15 при 690 В расчетное значение 1 А
Вид креплений Крепление штырями
Ширина 9,5 мм
Высота 90 мм
Глубина 68 мм
Исполнение разъема питания для цепи вспомогательного и оперативного тока пружинный зажим
Вид подключаемых сечений проводов
Для вспомогательных контактов
Однопроводной — тонкожильный 2x (0,5 ... 2,5 мм²)
С заделкой концов кабеля 2x (0,5 ... 1,5 мм²)
Без заделки концов кабеля 2x (0,5 ... 1,5 мм²)
Для проводов американского калибра (AWG) для вспомогательных контактов 2x (20 ... 14)
Сертификат соответствия CE / UL / CSA / CCC
