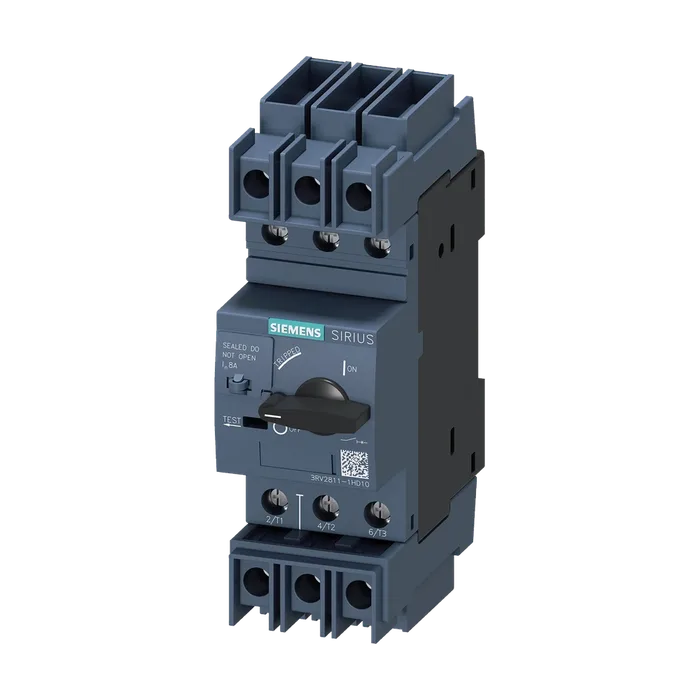

Автомат защиты двигателя 3RV2 Siemens 3RV2811-1HD10
Доступен к заказу
Автомат защиты двигателя 3RV2 Siemens 3RV2811-1HD10
Автоматический выключатель, типоразмер S00 для защиты трансформатора с апробацией размыкателя цепи UL 489, CSA C22.2 № 5-02 Максимальный расцепитель тока с обратнозависимой выдержкой времени 8 A N-расцепитель 163 A Винтовой зажим Стандартная коммутационная способность
7 664,93 ₽С НДС
Код товара: 3RV28111HD10
Доступен к заказу
01
Описание
Автоматический выключатель, типоразмер S00 для защиты трансформатора с апробацией размыкателя цепи UL 489, CSA C22.2 № 5-02 Максимальный расцепитель тока с обратнозависимой выдержкой времени 8 A N-расцепитель 163 A Винтовой зажим Стандартная коммутационная способность
Торговая марка изделияSIRIUS
Наименование изделияавтоматический выключатель защиты двигателя
Исполнение изделиядля защиты трансформатора согласно UL 489/CSA C22.2 № 5
Наименование типа изделия3RV2
Типоразмер автоматического выключателяS00
Дополнение изделия вспомогательный выключатель мощность потерь [Вт] при расчетном значенииДа
Тока
При переменном токе в теплом рабочем состоянии9,25 Вт
При переменном токе в теплом рабочем состоянии на каждый полюс3,1 Вт
Напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение690 В
Выдерживаемое импульсное напряжение расчетное значение механический срок службы (коммутационных6 кВ
Циклов)
Главных контактов типичный100 000
Вспомогательных контактов типичный100 000
Коммутационная износостойкость типичный100 000
Справочный идентификатор согласно МЭК 81346- 2:2009Q
Директива RoHS (дата)10/01/2009
Высота над уровнем моря при высоте над уровнем моря макс.2 000 м
Окружающая температура
При эксплуатации-20 ... +60 °C
При хранении-50 ... +80 °C
При транспортировке-50 ... +80 °C
Относительная атмосферная влажность при эксплуатации10 ... 95 %
Число полюсов для главной цепи3
Рабочее напряжение
Расчетное значение20 ... 690 В
При AC-3 расчетное значение макс.690 В
При AC-3e расчетное значение макс.690 В
Рабочая частота расчетное значение50 ... 60 Гц
Рабочий ток расчетное значение рабочий ток8 А
При AC-3 при 400 В расчетное значение8 А
При AC-3e при 400 В расчетное значение8 А
Рабочая мощность
При AC-3
При 230 В расчетное значение1,5 кВт
При 400 В расчетное значение3 кВт
При 500 В расчетное значение4 кВт
При 690 В расчетное значение5,5 кВт
При AC-3e
При 230 В расчетное значение1,5 кВт
При 400 В расчетное значение3 кВт
При 500 В расчетное значение4 кВт
При 690 В расчетное значение5,5 кВт
Частота коммутации
При AC-3 макс.15 1/h
При AC-3e макс.15 1/h
Функция изделия
Обнаружение замыканий на землюНет
Обнаружение потери фазыНет
Исполнение расцепителя тока перегрузки ном. предельная отключающая способность притепловой
Коротком замыкании (Icu)
При переменном токе при 240 В расчетное значение100 кА
При переменном токе при 400 В расчетное значение100 кА
При переменном токе при 500 В расчетное значение42 кА
При переменном токе при 690 В расчетное значение6 кА
При AC 480 Y/277 В согласно UL 489 расчетное значение ном. рабочая отключающая способность при65 кА
Коротком замыкании (Ics) при переменном токе
При 240 В расчетное значение100 кА
При 400 В расчетное значение100 кА
При 500 В расчетное значение42 кА
При 690 В расчетное значение4 кА
Порог срабатывания по току расцепителя тока короткого замыкания мгновенного действия163 А
Функция изделия защита от коротких замыканийДа
Исполнение расцепителя тока короткого замыкания исполнение плавкой вставки предохранителя для сети IT для защиты от коротких замыканиймагнитный
Главной цепи
При 400 ВgG 50 А
При 500 ВgG 40 А
При 690 ВgG 35 А
Монтажное положениелюбой
Вид крепленийвинтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 60715
Высота144 мм
Ширина45 мм
Глубина97 мм
Необходимое расстояние
До заземленных компонентов при 400 В
Вниз30 мм
Вверх30 мм
Вбок ● до компонентов, находящихся под напряжением30 мм
При 400 В
Вниз30 мм
Вверх30 мм
Вбок30 мм
До заземленных компонентов при 500 В
Вниз30 мм
Вверх30 мм
Вбок ● до компонентов, находящихся под напряжением30 мм
При 500 В
Вниз30 мм
Вверх30 мм
Вбок30 мм
До заземленных компонентов при 690 В
Вниз70 мм
Вверх70 мм
Назад0 мм
Вбок30 мм
Вперед ● до компонентов, находящихся под напряжением0 мм
При 690 В
Вниз70 мм
Вверх70 мм
Назад0 мм
Вбок30 мм
Вперед0 мм
Исполнение разъема питания
Для главной цепивинтовой зажим
Расположение разъема питания для главной цеписверху и снизу
Вид подключаемых сечений проводов
Для главных контактов
Однопроводной или многопроводной1 ... 10 мм², max. 2x 10 мм²
Тонкожильный с заделкой концов кабеля1 ... 16 мм², макс. 6 + 16 мм²
Для проводов американского калибра (AWG) для главных контактов2x (14 ... 10)
Начальный пусковой крутящий момент
Для главных контактов при винтовом зажиме2,5 ... 3 Н·м
Исполнение стержня отверткиДиаметр от 5 до 6 мм
Размер шлица отверткиPozidriv разм. 2
Исполнение резьбы соединительного болта
Для главных контактовM4
Значение В10
При высокой приоритетности запроса согласно SN 319205 000
Доля опасных отказов
При низкой приоритетности запроса согласно SN 3192050 %
При высокой приоритетности запроса согласно SN 3192050 %
Частота отказов [FIT]
При низкой приоритетности запроса согласно SN 3192050 FIT
Значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 6150810 a
Степень защиты IP с лицевой стороны согласно МЭК 60529IP20
Защита от прикосновения с лицевой стороны согласно МЭК 60529с защитой от вертикального прикосновения пальцем спереди
Исполнение индикатора для коммутационного положенияРучка
Артикул3RV2811-1HD10
Каталог IDCC-IC10
Код группыR711
Товарный код85362090
Вес Нетто (Кг)0,512 Кг
Вид продуктовSIRIUS 3RV2 motor starter protectors
ПроизводительSiemens
Ценовая Группа41E
Группа Продукта5332
Размер упаковки55,00 x 191,00 x 110,00
Единицы Измерения1 шт.
Описание ПродуктаВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ ДЛЯ ЗАЩИТЫ ТРАНСФОРМАТОРА, ТИПОРАЗМЕР S00, В СООТВ. С UL 489. CSA C22.2 НО.5-02., РЕГ. РАСЦЕПИТЕЛЬ ПЕРЕГРУЗКИ 8 A, УСТАВКА РАСЦЕПИТЕЛЯ МАКСИМАЛЬНОГО ТОКА 163 A, ВИНТОВЫЕ КЛЕММЫ, СТАНДАРТНАЯ КОММУТАЦИОННАЯ СТОЙКОСТЬ
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)3RV2811-1HD10
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни)100 дней
