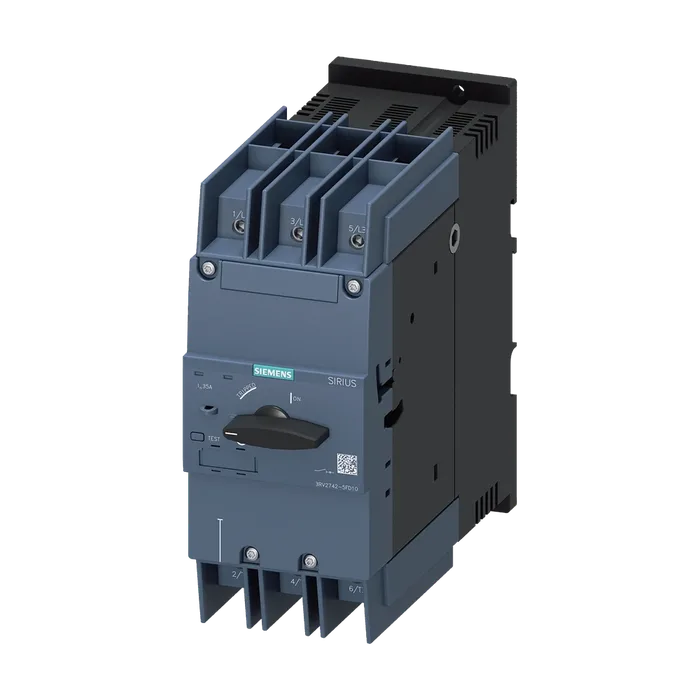

Автомат защиты двигателя 3RV2 Siemens 3RV2742-5FD10
Доступен к заказу
Автомат защиты двигателя 3RV2 Siemens 3RV2742-5FD10
Автоматический выключатель, типоразмер S3 для защиты установки с апробацией размыкателя цепи UL 489, CSA C22.2 № 5-02 Максимальный расцепитель тока с обратнозависимой выдержкой времени 35 A N-расцепитель 455 A Винтовой зажим
17 429,14 ₽С НДС
Код товара: 3RV27425FD10
Доступен к заказу
01
Описание
Автоматический выключатель, типоразмер S3 для защиты установки с апробацией размыкателя цепи UL 489, CSA C22.2 № 5-02 Максимальный расцепитель тока с обратнозависимой выдержкой времени 35 A N-расцепитель 455 A Винтовой зажим
Торговая марка изделияSIRIUS
Наименование изделияавтоматический выключатель защиты двигателя
Исполнение изделиядля защиты оборудования согласно UL 489/CSA C22.2 № 5
Наименование типа изделия3RV2
Типоразмер автоматического выключателяS3
Дополнение изделия вспомогательный выключатель мощность потерь [Вт] при расчетном значенииДа
Тока
При переменном токе в теплом рабочем состоянии14 Вт
При переменном токе в теплом рабочем состоянии на каждый полюс4,7 Вт
Напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение1 000 В
Выдерживаемое импульсное напряжение расчетное значение механический срок службы (коммутационных8 кВ
Циклов)
Главных контактов типичный25 000
Вспомогательных контактов типичный25 000
Коммутационная износостойкость типичный25 000
Справочный идентификатор согласно МЭК 81346- 2:2009Q
Директива RoHS (дата)03/01/2017
Высота над уровнем моря при высоте над уровнем моря макс.2 000 м
Окружающая температура
При эксплуатации-20 ... +60 °C
При хранении-50 ... +80 °C
При транспортировке-50 ... +80 °C
Относительная атмосферная влажность при эксплуатации10 ... 95 %
Число полюсов для главной цепи3
Рабочее напряжение
Расчетное значение20 ... 600 В
Рабочая частота расчетное значение50 ... 60 Гц
Рабочий ток расчетное значение35 А
Функция изделия
Обнаружение замыканий на землюНет
Обнаружение потери фазыНет
Исполнение расцепителя тока перегрузки ном. предельная отключающая способность притепловой
Коротком замыкании (Icu)
При переменном токе при 240 В расчетное значение100 кА
При переменном токе при 400 В расчетное значение100 кА
При AC 480 Y/277 В согласно UL 489 расчетное значение ном. рабочая отключающая способность при65 кА
Коротком замыкании (Ics) при переменном токе
При 240 В расчетное значение100 кА
При 400 В расчетное значение50 кА
Порог срабатывания по току расцепителя тока короткого замыкания мгновенного действия455 А
Функция изделия защита от коротких замыканийДа
Исполнение расцепителя тока короткого замыканиямагнитный
Монтажное положениелюбой
Вид крепленийвинтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 60715
Высота170 мм
Ширина70 мм
Глубина176 мм
Необходимое расстояние
До заземленных компонентов при 400 В
Вниз70 мм
Вверх70 мм
Вбок ● до компонентов, находящихся под напряжением10 мм
При 400 В
Вниз70 мм
Вверх70 мм
Вбок10 мм
Исполнение разъема питания
Для главной цепивинтовой зажим
Расположение разъема питания для главной цеписверху и снизу
Тонкожильный с заделкой концов кабеля2x (2,5 ... 35 мм²), 1x (2,5 ... 50 мм²)
Тонкожильный без заделки концов кабеля2x (10 ... 35 мм²), 1x (10 ... 50 мм²)
Для проводов американского калибра (AWG) для главных контактов для рамной клеммы при использовании переднего клеммного соединения8
Начальный пусковой крутящий момент
Для главных контактов при винтовом зажиме4,5 ... 6 Н·м
Исполнение стержня отверткиВнутренний шестигранник
Исполнение резьбы соединительного болта
Для главных контактовM8
Значение В10
При высокой приоритетности запроса согласно SN 319205 000
Доля опасных отказов
При низкой приоритетности запроса согласно SN 3192050 %
При высокой приоритетности запроса согласно SN 3192050 %
Частота отказов [FIT]
При низкой приоритетности запроса согласно SN50 FIT
Значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 6150810 a
Степень защиты IP с лицевой стороны согласно МЭК 60529IP20
Защита от прикосновения с лицевой стороны согласно МЭК 60529с защитой от вертикального прикосновения пальцем спереди
Исполнение индикатора для коммутационного положенияРучка
Артикул3RV2742-5FD10
Каталог IDCC-IC10
Код группыR711
Товарный код85362090
Вес Нетто (Кг)2,249 Кг
Вид продуктовSIRIUS 3RV2 motor starter protectors
ПроизводительSiemens
Ценовая Группа41E
Группа Продукта3673
Размер упаковки179,00 x 191,00 x 78,00
Единицы Измерения1 шт.
Описание ПродуктаАВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ ДЛЯ ЗАЩИТЫ ЛИНИЙ, ТИПОРАЗМЕР S3, СООТВЕТСТВУЕТ СТАНДАРТУ UL 489, CSA C22.2 NO.5-02, УСТАВКА РАСЦЕПИТЕЛЯ ПЕРЕГРУЗКИ 35 A, УСТАВКА РАСЦЕПИТЕЛЯ МАКСИМАЛЬНОГО ТОКА 455 A, ВИНТОВЫЕ КЛЕММЫ,
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)3RV2742-5FD10
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
