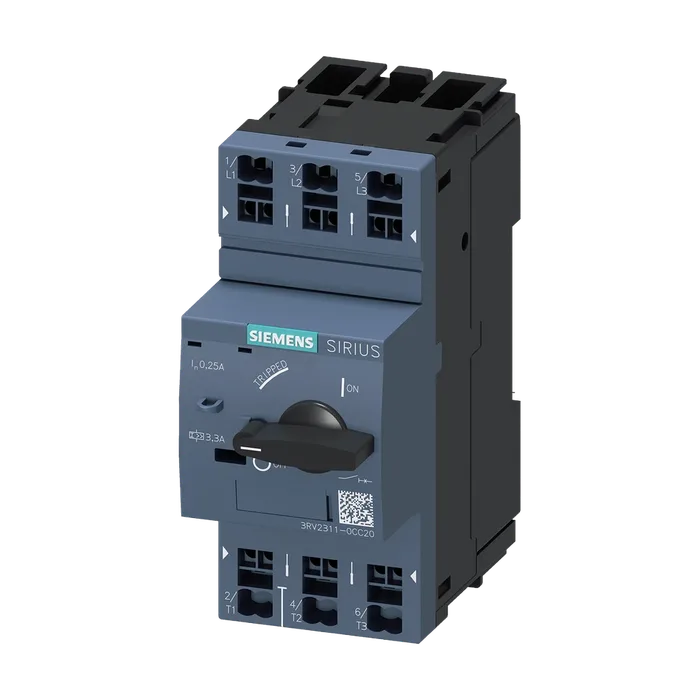

Автомат защиты двигателя 3RV2 Siemens 3RV2311-0CC20
Автоматический выключатель, типоразмер S00 для пусковой сборки Номинальный ток 0,25 A N-расцепитель 3,3 A Подключение на пружинных клеммах Стандартная коммутационная способность
по запросуС НДС
Код товара: 3RV23110CC20
Доступен к заказу
01
Описание
Автоматический выключатель, типоразмер S00 для пусковой сборки Номинальный ток 0,25 A N-расцепитель 3,3 A Подключение на пружинных клеммах Стандартная коммутационная способность
Торговая марка изделияSIRIUS
Наименование изделияавтоматический выключатель защиты двигателя
Ударопрочность согласно МЭК 60068-2-27 механический срок службы (коммутационных25g / 11 мс
Циклов)
Главных контактов типичный100 000
Вспомогательных контактов типичный100 000
Коммутационная износостойкость типичный100 000
Справочный идентификатор согласно МЭК 81346- 2:2009Q
Директива RoHS (дата)10/01/2009
Высота над уровнем моря при высоте над уровнем моря макс.2 000 м
Окружающая температура
При эксплуатации-20 ... +60 °C
При хранении-50 ... +80 °C
При транспортировке-50 ... +80 °C
Относительная атмосферная влажность при эксплуатации10 ... 95 %
Число полюсов для главной цепи3
Рабочее напряжение
Расчетное значение20 ... 690 В
При AC-3 расчетное значение макс.690 В
При AC-3e расчетное значение макс.690 В
Рабочая частота расчетное значение50 ... 60 Гц
Рабочий ток расчетное значение0,25 А
Рабочий ток
При AC-3 при 400 В расчетное значение0,25 А
При AC-3e при 400 В расчетное значение0,25 А
Рабочая мощность
При AC-3
При 230 В расчетное значение0 кВт
При 400 В расчетное значение0,1 кВт
При 500 В расчетное значение0,1 кВт
При 690 В расчетное значение0,1 кВт
При AC-3e
При 230 В расчетное значение0 кВт
При 400 В расчетное значение0,1 кВт
При 500 В расчетное значение0,1 кВт
При 690 В расчетное значение0,1 кВт
Частота коммутации
При AC-3 макс.15 1/h
При AC-3e макс.15 1/h
Число размыкающих контактов для вспомогательных контактов0
Число замыкающих контактов для вспомогательных контактов0
Число переключающих контактов для вспомогательных контактов0
Функция изделия
Обнаружение замыканий на землюНет
Обнаружение потери фазы ном. предельная отключающая способность приНет
Коротком замыкании (Icu)
При переменном токе при 240 В расчетное значение100 кА
При переменном токе при 400 В расчетное значение100 кА
При переменном токе при 500 В расчетное значение100 кА
При переменном токе при 690 В расчетное значение ном. рабочая отключающая способность при100 кА
Коротком замыкании (Ics) при переменном токе
При 240 В расчетное значение100 кА
При 400 В расчетное значение100 кА
При 500 В расчетное значение100 кА
При 690 В расчетное значение100 кА
Порог срабатывания по току расцепителя тока короткого замыкания мгновенного действия3,3 А
Электродвигателя
При 480 В расчетное значение0,25 А
При 600 В расчетное значение0,25 А
Функция изделия защита от коротких замыканийДа
Исполнение расцепителя тока короткого замыканиямагнитный
Монтажное положениелюбой
Вид крепленийвинтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 60715
Высота106 мм
Ширина45 мм
Глубина необходимое расстояние97 мм
При последовательном монтаже вбок0 мм
До заземленных компонентов при 400 В
Вниз30 мм
Вверх30 мм
Вбок ● до компонентов, находящихся под напряжением9 мм
При 400 В
Вниз30 мм
Вверх30 мм
Вбок9 мм
До заземленных компонентов при 500 В
Вниз30 мм
Вверх30 мм
Вбок ● до компонентов, находящихся под напряжением9 мм
При 500 В
Вниз30 мм
Вверх30 мм
Вбок9 мм
До заземленных компонентов при 690 В
Вниз50 мм
Вверх50 мм
Назад0 мм
Вбок30 мм
Вперед ● до компонентов, находящихся под напряжением0 мм
При 690 В
Вниз50 мм
Вверх50 мм
Назад0 мм
Вбок30 мм
Вперед0 мм
Исполнение разъема питания
Для главной цепипружинный зажим
Расположение разъема питания для главной цеписверху и снизу
Вид подключаемых сечений проводов
Для главных контактов
Однопроводной или многопроводной2x (0,5 ... 4 мм²)
Тонкожильный с заделкой концов кабеля2x (0,5 ... 2,5 мм²)
Тонкожильный без заделки концов кабеля2x (0,5 ... 2,5 мм²)
Для проводов американского калибра (AWG) для главных контактов2x (20 ... 12)
Исполнение стержня отверткидиаметр 3 мм
Размер шлица отвертки3,0 x 0,5 мм
Значение В10
При высокой приоритетности запроса согласно SN 319205 000
Доля опасных отказов
При низкой приоритетности запроса согласно SN 3192050 %
При высокой приоритетности запроса согласно SN 3192050 %
Частота отказов [FIT]
При низкой приоритетности запроса согласно SN 3192050 FIT
Значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 6150810 a
Степень защиты IP с лицевой стороны согласно МЭК 60529IP20
Защита от прикосновения с лицевой стороны согласно МЭК 60529с защитой от вертикального прикосновения пальцем спереди
Исполнение индикатора для коммутационного положенияРучка
Артикул3RV2311-0CC20
Каталог IDCC-IC10
Код группыR711
Товарный код85362010
Вес Нетто (Кг)0,300 Кг
Вид продуктовSIRIUS 3RV2 motor starter protectors
ПроизводительSiemens
Ценовая Группа41E
Группа Продукта5332
Размер упаковки52,50 x 120,00 x 106,50
Единицы Измерения1 шт.
Описание ПродуктаВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ ДЛЯ ЗАЩИТЫ ПУСКОВЫХ СБОРОК ОТ ТОКОВ КЗ, БЕЗ РАСЦЕПИТЕЛЯ ПЕРЕГРУЗКИ, ТИПОРАЗМЕР S00, НОМ. РАБ. ТОК 0.25A, УСТАВКА РАСЦЕПИТЕЛЯ МАКСИМАЛЬНОГО ТОКА 3.3A, ПРУЖИННЫЕ КЛЕММЫ, СТАНДАРТНАЯ КОММУТАЦИОННАЯ СТОЙКОСТЬ
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)3RV2311-0CC20
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни)100 дней
