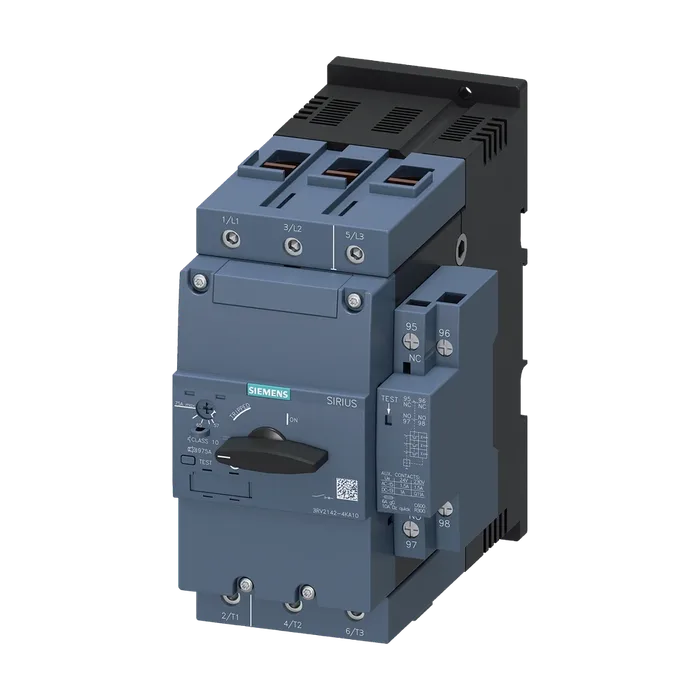

Автоматический выключатель, типоразмер S3 для защиты двигателя, класс срабатывания 10 с функцией реле перегрузки Максимальный расцепитель тока с обратнозависимой выдержкой времени 57–75 A N- расцепитель 975 A Винтовой зажим Повышенная коммутационная способность 100 кА
Общие Торговая марка изделия SIRIUS
Наименование изделия автоматический выключатель защиты двигателя
Исполнение изделия для защиты двигателя с функцией реле перегрузки
Наименование типа изделия 3RV2
Общие технические данные Типоразмер автоматического выключателя S3
Типоразмер контактора комбинируемый корпоративный S3
Дополнение изделия вспомогательный выключатель мощность потерь [Вт] при расчетном значении Да
Тока
При переменном токе в теплом рабочем состоянии 38 Вт
При переменном токе в теплом рабочем состоянии на каждый полюс 12,7 Вт
Напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение 1 000 В
Выдерживаемое импульсное напряжение расчетное значение 8 кВ
Ударопрочность согласно МЭК 60068-2-27 механический срок службы (коммутационных 25г / 11 мс синус
Циклов)
Главных контактов типичный 25 000
Вспомогательных контактов типичный 25 000
Коммутационная износостойкость типичный 25 000
Справочный идентификатор согласно МЭК 81346- 2:2009 Q
Директива RoHS (дата) 03/01/2017
Условия окружающей среды Высота над уровнем моря при высоте над уровнем моря макс. 2 000 м
Окружающая температура
При эксплуатации -20 ... +60 °C
При хранении -50 ... +80 °C
При транспортировке -50 ... +80 °C
Относительная атмосферная влажность при эксплуатации 10 ... 95 %
Цепь главного тока Число полюсов для главной цепи 3
Регулируемый порог срабатывания по току токозависимого расцепителя перегрузки 57 ... 75 А
Рабочее напряжение
Расчетное значение 20 ... 690 В
При AC-3 расчетное значение макс. 690 В
При AC-3e расчетное значение макс. 690 В
Рабочая частота расчетное значение 50 ... 60 Гц
Рабочий ток расчетное значение 75 А
Рабочий ток
При AC-3 при 400 В расчетное значение 75 А
При AC-3e при 400 В расчетное значение 75 А
Рабочая мощность
При AC-3
При 230 В расчетное значение 22 кВт
При 400 В расчетное значение 37 кВт
При 500 В расчетное значение 45 кВт
При 690 В расчетное значение 55 кВт
При AC-3e
При 230 В расчетное значение 22 кВт
При 400 В расчетное значение 37 кВт
При 500 В расчетное значение 45 кВт
При 690 В расчетное значение 55 кВт
Частота коммутации
При AC-3 макс. 15 1/h
При AC-3e макс. 15 1/h
Вспомогательный контур Вспомогательных контактов
Примечание число замыкающих контактов для 1
Вспомогательных контактов
Примечание 1
Функция защиты/ контроля Функция изделия
Обнаружение замыканий на землю Нет
Обнаружение потери фазы Да
Класс срабатывания CLASS 10
Исполнение расцепителя тока перегрузки ном. предельная отключающая способность при тепловой
Коротком замыкании (Icu)
При переменном токе при 240 В расчетное значение 100 кА
При переменном токе при 400 В расчетное значение 100 кА
При переменном токе при 500 В расчетное значение 10 кА
При переменном токе при 690 В расчетное значение ном. рабочая отключающая способность при 6 кА
Коротком замыкании (Ics) при переменном токе
При 240 В расчетное значение 100 кА
При 400 В расчетное значение 50 кА
При 500 В расчетное значение 5 кА
При 690 В расчетное значение 3 кА
Порог срабатывания по току расцепителя тока короткого замыкания мгновенного действия 975 А
Номинальная нагрузка UL/CSA Электродвигателя
При 480 В расчетное значение 75 А
При 600 В расчетное значение 75 А
Отдаваемая механическая мощность [л. с.]
Для 1-фазного двигателя трехфазного тока
При 110/120 В расчетное значение 7,5 hp
При 230 В расчетное значение 15 hp
Для 3-фазного электродвигателя
При 200/208 В расчетное значение 25 hp
При 220/230 В расчетное значение 30 hp
При 460/480 В расчетное значение 60 hp
При 575/600 В расчетное значение 75 hp
Защита от коротких замыканий Функция изделия защита от коротких замыканий Да
Исполнение расцепителя тока короткого замыкания магнитный
Монтаж/ крепление/ размеры Монтажное положение любой
Вид креплений винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 60715
Высота 165 мм
Ширина 90 мм
Глубина 176 мм
Необходимое расстояние
При последовательном монтаже вбок 0 мм
До заземленных компонентов при 400 В
Вниз 70 мм
Вверх 70 мм
Вбок ● до компонентов, находящихся под напряжением 10 мм
При 400 В
Вниз 70 мм
Вверх 70 мм
Вбок 10 мм
До заземленных компонентов при 500 В
Вниз 110 мм
Вверх 110 мм
Вбок ● до компонентов, находящихся под напряжением 10 мм
При 500 В
Вниз 110 мм
Вверх 110 мм
Вбок 10 мм
До заземленных компонентов при 690 В
Вниз 150 мм
Вверх 150 мм
Назад 0 мм
Вбок 30 мм
Вперед ● до компонентов, находящихся под напряжением 0 мм
При 690 В
Вниз 150 мм
Вверх 150 мм
Назад 0 мм
Вбок 30 мм
Вперед 0 мм
Подсоединения/ клеммы Исполнение разъема питания
Для главной цепи винтовой зажим
Для цепи вспомогательного и оперативного тока винтовой зажим
Расположение разъема питания для главной цепи сверху и снизу
Вид подключаемых сечений проводов
Для главных контактов
Однопроводной 2x (2,5 ... 16 мм²)
Однопроводной или многопроводной 2x (2,5 ... 50 mm²), 1x (10 ... 70 mm²)
Тонкожильный с заделкой концов кабеля 2x (2,5 ... 35 мм²), 1x (2,5 ... 50 мм²)
Тонкожильный без заделки концов кабеля 2x (10 ... 35 мм²), 1x (10 ... 50 мм²)
Вид подключаемых сечений проводов
Для вспомогательных контактов
Тонкожильный с заделкой концов кабеля 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
Для проводов американского калибра (AWG) для вспомогательных контактов 2x (20 ... 16), 2x (18 ... 14)
Начальный пусковой крутящий момент
Для главных контактов для кольцевого кабельного наконечника 4,5 ... 6 Н·м
Наружный диаметр используемого кольцевого кабельного наконечника макс. 19 мм
Начальный пусковой крутящий момент
Для главных контактов при винтовом зажиме 4,5 ... 6 Н·м
Для вспомогательных контактов при винтовом зажиме 0,8 ... 1,2 Н·м
Исполнение резьбы соединительного болта
Вспомогательных и управляющих контактов M3
Безопасность Значение В10
При высокой приоритетности запроса согласно SN 31920 5 000
Доля опасных отказов
При низкой приоритетности запроса согласно SN 31920 50 %
При высокой приоритетности запроса согласно SN 31920 50 %
Значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 10 a
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
Защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от вертикального прикосновения пальцем спереди
Исполнение индикатора для коммутационного положения Ручка
