Автомат защиты двигателя 3RV2 Siemens 3RV2032-4XA15
Доступен к заказу

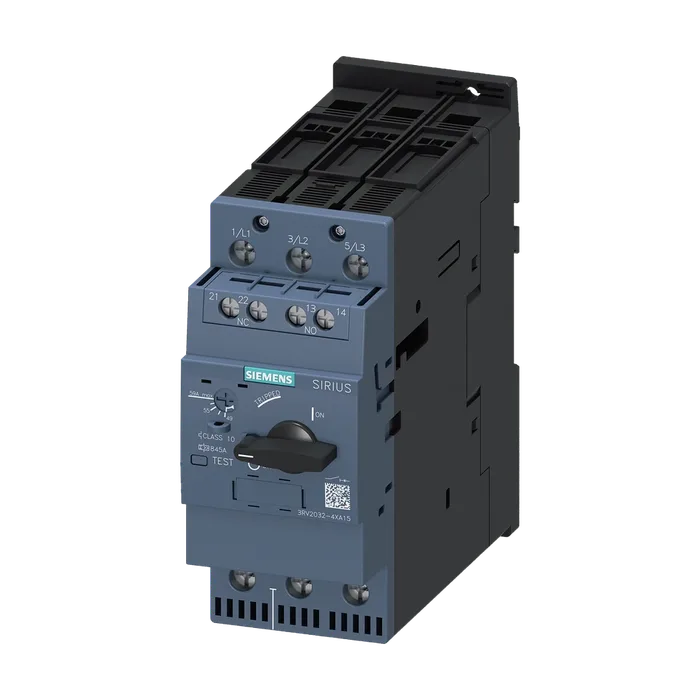

Автомат защиты двигателя 3RV2 Siemens 3RV2032-4XA15
Автоматический выключатель, типоразмер S2 для защиты двигателя, класс срабатывания 10 Максимальный расцепитель тока с обратнозависимой выдержкой времени 49–59 A N-расцепитель 845 A Винтовой зажим Повышенная коммутационная способность с поперечным выключателем вспомогательных цепей 1 НО + 1 НЗ
18 024,71 ₽ С НДС
Код товара: 3RV20324XA15
Доступен к заказу
01
Описание
Автоматический выключатель, типоразмер S2 для защиты двигателя, класс срабатывания 10 Максимальный расцепитель тока с обратнозависимой выдержкой времени 49–59 A N-расцепитель 845 A Винтовой зажим Повышенная коммутационная способность с поперечным выключателем вспомогательных цепей 1 НО + 1 НЗ
Торговая марка изделия SIRIUS
Наименование изделия автоматический выключатель защиты двигателя
Исполнение изделия для защиты двигателя
Наименование типа изделия 3RV2
Типоразмер автоматического выключателя S2
Типоразмер контактора комбинируемый корпоративный S2
Дополнение изделия вспомогательный выключатель мощность потерь [Вт] при расчетном значении Да
Тока
При переменном токе в теплом рабочем состоянии 26 Вт
При переменном токе в теплом рабочем состоянии на каждый полюс 8,7 Вт
Напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение 690 В
Выдерживаемое импульсное напряжение расчетное значение 6 кВ
Ударопрочность согласно МЭК 60068-2-27 механический срок службы (коммутационных 25г / 11 мс синус
Циклов)
Главных контактов типичный 20 000
Вспомогательных контактов типичный 20 000
Коммутационная износостойкость типичный 20 000
Тип взрывозащиты согласно производственной директиве ATEX 2014/34/EU Ex II (2) GD
Сертификат соответствия согласно производственной директиве ATEX 2014/34/EU DMT 02 ATEX F 001
Справочный идентификатор согласно МЭК 81346- 2:2009 Q
Директива RoHS (дата) 03/01/2017
Высота над уровнем моря при высоте над уровнем моря макс. 2 000 м
Окружающая температура
При эксплуатации -20 ... +60 °C
При хранении -50 ... +80 °C
При транспортировке -50 ... +80 °C
Относительная атмосферная влажность при эксплуатации 10 ... 95 %
Число полюсов для главной цепи 3
Регулируемый порог срабатывания по току 49 ... 59 А
Рабочее напряжение
Расчетное значение 20 ... 690 В
При AC-3 расчетное значение макс. 690 В
При AC-3e расчетное значение макс. 690 В
Рабочая частота расчетное значение 50 ... 60 Гц
Рабочий ток расчетное значение 59 А
Рабочий ток
При AC-3 при 400 В расчетное значение 59 А
При AC-3e при 400 В расчетное значение 59 А
Рабочая мощность
При AC-3
При 230 В расчетное значение 15 кВт
При 400 В расчетное значение 30 кВт
При 500 В расчетное значение 37 кВт
При 690 В расчетное значение 55 кВт
При AC-3e
При 230 В расчетное значение 15 кВт
При 400 В расчетное значение 30 кВт
При 500 В расчетное значение 37 кВт
При 690 В расчетное значение 55 кВт
Частота коммутации
При AC-3 макс. 15 1/h
При AC-3e макс. 15 1/h
Исполнение вспомогательного выключателя поперечный
Число размыкающих контактов для вспомогательных контактов 1
Число замыкающих контактов для вспомогательных контактов 1
Рабочий ток вспомогательных контактов при AC-15
При 24 В 2 А
При 230 В 0,5 А
Рабочий ток вспомогательных контактов при DC-13
При 24 В 1 А
При 60 В 0,15 А
При 110 В 0 А
При 125 В 0 А
При 220 В 0 А
Функция изделия
Обнаружение замыканий на землю Нет
Обнаружение потери фазы Да
Класс срабатывания CLASS 10
Исполнение расцепителя тока перегрузки ном. предельная отключающая способность при тепловой
Коротком замыкании (Icu)
При переменном токе при 240 В расчетное значение 100 кА
При переменном токе при 400 В расчетное значение 100 кА
При переменном токе при 500 В расчетное значение 10 кА
При переменном токе при 690 В расчетное значение ном. рабочая отключающая способность при 6 кА
Коротком замыкании (Ics) при переменном токе
При 240 В расчетное значение 100 кА
При 400 В расчетное значение 50 кА
При 500 В расчетное значение 5 кА
При 690 В расчетное значение 4 кА
Порог срабатывания по току расцепителя тока короткого замыкания мгновенного действия 845 А
Электродвигателя
При 480 В расчетное значение 59 А
При 600 В расчетное значение 59 А
Отдаваемая механическая мощность [л. с.]
Для 1-фазного двигателя трехфазного тока
При 110/120 В расчетное значение 5 hp
При 230 В расчетное значение 10 hp
Для 3-фазного электродвигателя
При 220/230 В расчетное значение 20 hp
При 460/480 В расчетное значение 40 hp
При 575/600 В расчетное значение 50 hp
Нагрузочная способность контакта вспомогательных контактов согласно UL C300 / R300
Функция изделия защита от коротких замыканий Да
Исполнение расцепителя тока короткого замыкания магнитный
Исполнение плавкой вставки предохранителя
Для защиты вспомогательного выключателя от короткого замыкания требуется исполнение плавкой вставки предохранителя для сети IT для защиты от коротких замыканий предохранитель gG: 10 A, линейный защитный автомат C 6 A (ток короткого замыкания Ik < 400 A)
Главной цепи
При 240 В не нужны
При 400 В 160
При 500 В 125
При 690 В 100
Монтажное положение любой
Вид креплений винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 60715
Высота 140 мм
Ширина 55 мм
Глубина 149 мм
Необходимое расстояние
При последовательном монтаже вбок 0 мм
До заземленных компонентов при 400 В
Вниз 50 мм
Вверх 50 мм
Вбок ● до компонентов, находящихся под напряжением 10 мм
При 400 В
Вниз 50 мм
Вверх 50 мм
Вбок 10 мм
До заземленных компонентов при 500 В
Вниз 50 мм
Вверх 50 мм
Вбок ● до компонентов, находящихся под напряжением 10 мм
При 500 В
Вниз 50 мм
Вверх 50 мм
Вбок 10 мм
До заземленных компонентов при 690 В
Вниз 50 мм
Вверх 50 мм
Вбок ● до компонентов, находящихся под напряжением 10 мм
При 690 В
Вниз 50 мм
Вверх 50 мм
Вбок 10 мм
Для главной цепи винтовой зажим
Для цепи вспомогательного и оперативного тока винтовой зажим
Расположение разъема питания для главной цепи сверху и снизу
Вид подключаемых сечений проводов
Для главных контактов
Однопроводной или многопроводной 2x (1 – 35 мм²), 1x (1 – 50 мм²)
Тонкожильный с заделкой концов кабеля 2x (1 ... 25 mm²), 1x (1 ... 35 mm²)
Для проводов американского калибра (AWG) для главных контактов 2x (18 ... 2), 1x (18 ... 1)
Вид подключаемых сечений проводов
Для вспомогательных контактов
Однопроводной или многопроводной 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
Тонкожильный с заделкой концов кабеля 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
Для проводов американского калибра (AWG) для вспомогательных контактов 2x (20 ... 16), 2x (18 ... 14)
Начальный пусковой крутящий момент
Для главных контактов при винтовом зажиме 3 ... 4,5 Н·м
Для вспомогательных контактов при винтовом зажиме 0,8 ... 1,2 Н·м
Исполнение стержня отвертки Диаметр от 5 до 6 мм
Размер шлица отвертки Pozidriv разм. 2
Исполнение резьбы соединительного болта
Для главных контактов M6
Вспомогательных и управляющих контактов M3
Значение В10
При высокой приоритетности запроса согласно SN 31920 5 000
Доля опасных отказов
При низкой приоритетности запроса согласно SN 31920 50 %
При высокой приоритетности запроса согласно SN 31920 50 %
Частота отказов [FIT]
При низкой приоритетности запроса согласно SN 31920 50 FIT
Значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 10 a
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
Защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от вертикального прикосновения пальцем спереди
Исполнение индикатора для коммутационного положения Ручка
Артикул 3RV2032-4XA15
Каталог ID CC-IC10
Код группы R711
Товарный код 85362090
Вес Нетто (Кг) 1,189 Кг
Вид продуктов SIRIUS 3RV2 motor starter protectors
Производитель Siemens
Ценовая Группа 41E
Группа Продукта 5334
Размер упаковки 146,00 x 65,00 x 169,00
Единицы Измерения 1 шт.
Описание Продукта ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ ДЛЯ ЗАЩИТЫ ЭЛЕКТРОДВИГАТЕЛЯ, ТИПОРАЗМЕР S2, КЛАСС 10, РЕГ. РАСЦЕПИТЕЛЬ ПЕРЕГРУЗКИ 49... 59A, УСТАВКА РАСЦЕПИТЕЛЯ МАКСИМАЛЬНОГО ТОКА 845A, ВИНТОВЫЕ КЛЕММЫ, ПОВЫШЕННАЯ КОММУТАЦИОННАЯ СТОЙКОСТЬ, С ФРОНТАЛЬНЫМ ПОПЕРЕЧНЫМ МОДУЛЕМ БЛОК-КОНТАКТОВ 1НО+1НЗ
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 3RV2032-4XA15
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 30 дней
