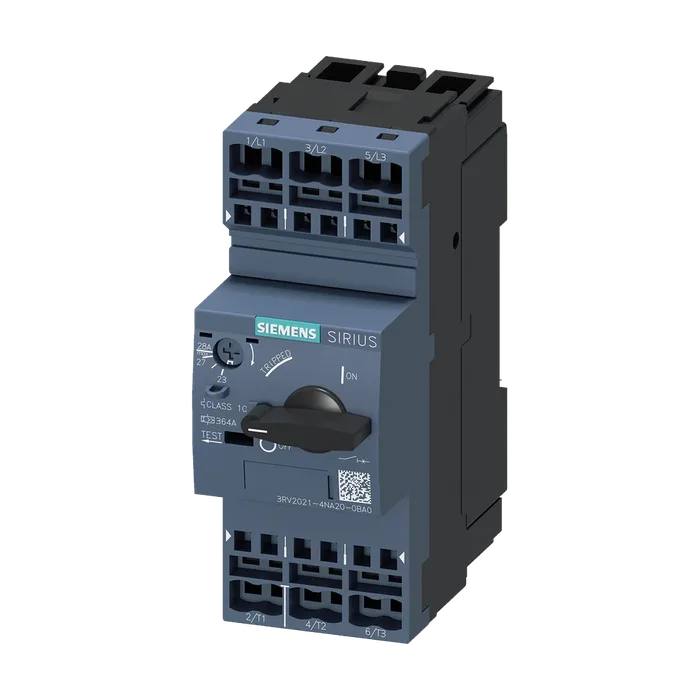

Автомат защиты двигателя 3RV2 Siemens 3RV2021-4NA20-0BA0
Доступен к заказу
Автомат защиты двигателя 3RV2 Siemens 3RV2021-4NA20-0BA0
Специальный тип Автоматический выключатель, типоразмер S0 для защиты двигателя, класс срабатывания 10 Максимальный расцепитель тока с обратнозависимой выдержкой времени 23–28 A N- расцепитель 364 A Подключение на пружинных клеммах Стандартная коммутационная способность Температура окружающего воздуха –50 °C 500 рабочих циклов
7 734,54 ₽С НДС
Код товара: 3RV20214NA200BA0
Доступен к заказу
01
Описание
Специальный тип Автоматический выключатель, типоразмер S0 для защиты двигателя, класс срабатывания 10 Максимальный расцепитель тока с обратнозависимой выдержкой времени 23–28 A N- расцепитель 364 A Подключение на пружинных клеммах Стандартная коммутационная способность Температура окружающего воздуха –50 °C 500 рабочих циклов
Торговая марка изделияSIRIUS
Наименование изделияавтоматический выключатель защиты двигателя
Ударопрочность согласно МЭК 60068-2-27 механический срок службы (коммутационных25g / 11 мс
Циклов)
Главных контактов типичный500
Вспомогательных контактов типичный500
Коммутационная износостойкость типичный500
Справочный идентификатор согласно МЭК 81346- 2:2009Q
Директива RoHS (дата)10/01/2009
Высота над уровнем моря при высоте над уровнем моря макс.2 000 м
Окружающая температура
При эксплуатации-50 ... +60 °C
При хранении-50 ... +80 °C
При транспортировке-50 ... +80 °C
Относительная атмосферная влажность при эксплуатации10 ... 95 %
Число полюсов для главной цепи3
Регулируемый порог срабатывания по току токозависимого расцепителя перегрузки23 ... 28 А
Рабочее напряжение
Расчетное значение20 ... 690 В
При AC-3 расчетное значение макс.690 В
Рабочая частота расчетное значение50 ... 60 Гц
Рабочий ток расчетное значение28 А
Рабочий ток
При AC-3 при 400 В расчетное значение28 А
Рабочая мощность
При AC-3
При 230 В расчетное значение7,5 кВт
При 400 В расчетное значение15 кВт
При 500 В расчетное значение18,5 кВт
При 690 В расчетное значение22 кВт
Частота коммутации
При AC-3 макс.15 1/h
Число размыкающих контактов для вспомогательных контактов0
Число замыкающих контактов для вспомогательных контактов0
Число переключающих контактов для вспомогательных контактов0
Функция изделия
Обнаружение замыканий на землюНет
Обнаружение потери фазыДа
Класс срабатыванияCLASS 10
Исполнение расцепителя тока перегрузки ном. предельная отключающая способность притепловой
Коротком замыкании (Icu)
При переменном токе при 240 В расчетное значение25 кА
При переменном токе при 400 В расчетное значение25 кА
При переменном токе при 500 В расчетное значение10 кА
При переменном токе при 690 В расчетное значение ном. рабочая отключающая способность при4 кА
Коротком замыкании (Ics) при переменном токе
При 240 В расчетное значение10 кА
При 400 В расчетное значение10 кА
При 500 В расчетное значение5 кА
При 690 В расчетное значение2 кА
Порог срабатывания по току расцепителя тока короткого замыкания мгновенного действия364 А
Функция изделия защита от коротких замыканийДа
Исполнение расцепителя тока короткого замыкания исполнение плавкой вставки предохранителя для сети IT для защиты от коротких замыканиймагнитный
Главной цепи
При 400 ВgG 63 А
При 500 ВgG 63 А
При 690 ВgG 63 А
Монтажное положениелюбой
Вид крепленийвинтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 60715
Высота119 мм
Ширина45 мм
Глубина97 мм
Необходимое расстояние
При последовательном монтаже вбок0 мм
До заземленных компонентов при 400 В
Вниз30 мм
Вверх30 мм
Вбок ● до компонентов, находящихся под напряжением9 мм
При 400 В
Вниз30 мм
Вверх30 мм
Вбок9 мм
До заземленных компонентов при 500 В
Вниз30 мм
Вверх30 мм
Вбок ● до компонентов, находящихся под напряжением9 мм
При 500 В
Вниз30 мм
Вверх30 мм
Вбок9 мм
До заземленных компонентов при 690 В
Вниз50 мм
Вверх50 мм
Назад0 мм
Вбок30 мм
Вперед ● до компонентов, находящихся под напряжением0 мм
При 690 В
Вниз50 мм
Вверх50 мм
Назад0 мм
Вбок30 мм
Вперед0 мм
Исполнение разъема питания
Для главной цепипружинный зажим
Расположение разъема питания для главной цеписверху и снизу
Вид подключаемых сечений проводов
Для главных контактов
Однопроводной или многопроводной2x (1 ... 10 мм²)
Тонкожильный с заделкой концов кабеля2x (1 ... 6 мм²)
Тонкожильный без заделки концов кабеля2x (1 ... 6 мм²)
Исполнение стержня отверткидиаметр 3 мм
Размер шлица отвертки3,0 x 0,5 мм
Значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 6150810 a
Степень защиты IP с лицевой стороны согласно МЭК 60529IP20
Защита от прикосновения с лицевой стороны согласно МЭК 60529с защитой от вертикального прикосновения пальцем спереди
Исполнение индикатора для коммутационного положенияРучка
Артикул3RV2021-4NA20-0BA0
Каталог IDCC-IC10
Код группыR711
Товарный код85362010
Вес Нетто (Кг)0,429 Кг
Вид продуктовSIRIUS 3RV2 motor starter protectors
ПроизводительSiemens
Ценовая Группа41E
Группа Продукта5333
Размер упаковки52,00 x 130,00 x 108,00
Единицы Измерения1 шт.
Описание ПродуктаВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ СПЕЦИАЛЬНОГО ИСПОЛНЕНИЯ ДЛЯ ЗАЩИТЫ ЭЛЕКТРОДВИГАТЕЛЯ, ТИПОРАЗМЕР S0, КЛАСС РАСЦЕПЛЕНИЯ 10, РЕГ. РАСЦЕПИТЕЛЬ ПЕРЕГРУЗКИ 23... 28A, УСТАВКА РАСЦЕПИТЕЛЯ МАКСИМАЛЬНОГО ТОКА 364A, ПРУЖИННЫЕ КЛЕММЫ, СТАНДАРТНАЯ КОММУТАЦИОННАЯ СТОЙКОСТЬ, AMBIENT TEMPERATURE -50 DEGR. C 500 КОММУТАЦИОННЫХ ЦИКЛОВ
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)3RV2021-4NA20-0BA0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни)100 дней
