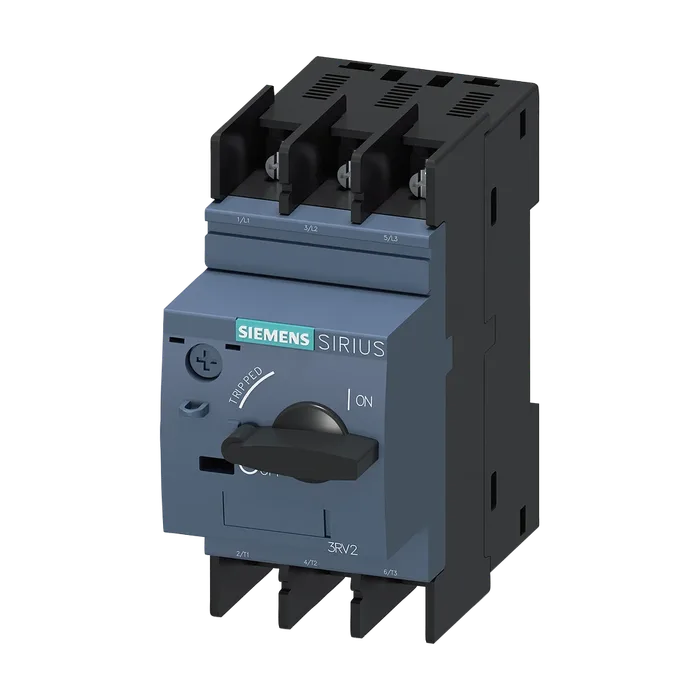

Автоматический выключатель, типоразмер S0 для защиты двигателя, класс срабатывания 10 Максимальный расцепитель тока с обратнозависимой выдержкой времени 18–25 A N-расцепитель 325 A Соединение на кольцевых кабельных наконечниках Стандартная коммутационная способность
Общие Торговая марка изделия SIRIUS
Наименование изделия автоматический выключатель защиты двигателя
Исполнение изделия для защиты двигателя
Наименование типа изделия 3RV2
Общие технические данные Типоразмер автоматического выключателя S0
Типоразмер контактора комбинируемый корпоративный S00, S0
Дополнение изделия вспомогательный выключатель мощность потерь [Вт] при расчетном значении Да
Тока
При переменном токе в теплом рабочем состоянии 10,5 Вт
При переменном токе в теплом рабочем состоянии на каждый полюс 3,5 Вт
Напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение 690 В
Выдерживаемое импульсное напряжение расчетное значение 6 кВ
Ударопрочность согласно МЭК 60068-2-27 механический срок службы (коммутационных 25g / 11 мс
Циклов)
Главных контактов типичный 100 000
Вспомогательных контактов типичный 100 000
Коммутационная износостойкость типичный 100 000
Тип взрывозащиты согласно производственной директиве ATEX 2014/34/EU Ex II (2) GD
Сертификат соответствия согласно производственной директиве ATEX 2014/34/EU DMT 02 ATEX F 001
Справочный идентификатор согласно МЭК 81346- 2:2009 Q
Директива RoHS (дата) 10/01/2009
Условия окружающей среды Высота над уровнем моря при высоте над уровнем моря макс. 2 000 м
Окружающая температура
При эксплуатации -20 ... +60 °C
При хранении -50 ... +80 °C
При транспортировке -50 ... +80 °C
Относительная атмосферная влажность при эксплуатации 10 ... 95 %
Цепь главного тока Число полюсов для главной цепи 3
Регулируемый порог срабатывания по току 18 ... 25 А
Рабочее напряжение
Расчетное значение 20 ... 690 В
При AC-3 расчетное значение макс. 690 В
При AC-3e расчетное значение макс. 690 В
Рабочая частота расчетное значение 50 ... 60 Гц
Рабочий ток расчетное значение 25 А
Рабочий ток
При AC-3 при 400 В расчетное значение 25 А
При AC-3e при 400 В расчетное значение 25 А
Рабочая мощность
При AC-3
При 230 В расчетное значение 5,5 кВт
При 400 В расчетное значение 11 кВт
При 500 В расчетное значение 15 кВт
При 690 В расчетное значение 22 кВт
При AC-3e
При 230 В расчетное значение 5,5 кВт
При 400 В расчетное значение 11 кВт
При 500 В расчетное значение 15 кВт
При 690 В расчетное значение 22 кВт
Частота коммутации
При AC-3 макс. 15 1/h
При AC-3e макс. 15 1/h
Вспомогательный контур Число размыкающих контактов для вспомогательных контактов 0
Число замыкающих контактов для вспомогательных контактов 0
Число переключающих контактов для вспомогательных контактов 0
Функция защиты/ контроля Функция изделия
Обнаружение замыканий на землю Нет
Обнаружение потери фазы Да
Класс срабатывания CLASS 10
Исполнение расцепителя тока перегрузки ном. предельная отключающая способность при тепловой
Коротком замыкании (Icu)
При переменном токе при 240 В расчетное значение 100 кА
При переменном токе при 400 В расчетное значение 55 кА
При переменном токе при 500 В расчетное значение 10 кА
При переменном токе при 690 В расчетное значение ном. рабочая отключающая способность при 4 кА
Коротком замыкании (Ics) при переменном токе
При 240 В расчетное значение 100 кА
При 400 В расчетное значение 25 кА
При 500 В расчетное значение 5 кА
При 690 В расчетное значение 2 кА
Порог срабатывания по току расцепителя тока короткого замыкания мгновенного действия 325 А
Номинальная нагрузка UL/CSA Электродвигателя
При 480 В расчетное значение 25 А
При 600 В расчетное значение 25 А
Отдаваемая механическая мощность [л. с.]
Для 1-фазного двигателя трехфазного тока
При 110/120 В расчетное значение 2 hp
При 230 В расчетное значение ● для 3-фазного электродвигателя 3 hp
При 200/208 В расчетное значение 5 hp
При 220/230 В расчетное значение 7,5 hp
При 460/480 В расчетное значение 15 hp
Защита от коротких замыканий Функция изделия защита от коротких замыканий Да
Исполнение расцепителя тока короткого замыкания исполнение плавкой вставки предохранителя для сети IT для защиты от коротких замыканий магнитный
Главной цепи
При 400 В gL/gG 63 А
При 500 В gL/gG 50 А
При 690 В gL/gG 50 А
Монтаж/ крепление/ размеры Монтажное положение любой
Вид креплений винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 60715
Высота 97 мм
Ширина 45 мм
Глубина 97 мм
Необходимое расстояние
При последовательном монтаже вбок 0 мм
До заземленных компонентов при 400 В
Вниз 30 мм
Вверх 30 мм
Вбок ● до компонентов, находящихся под напряжением 9 мм
При 400 В
Вниз 30 мм
Вверх 30 мм
Вбок 9 мм
До заземленных компонентов при 500 В
Вниз 30 мм
Вверх 30 мм
Вбок ● до компонентов, находящихся под напряжением 9 мм
При 500 В
Вниз 30 мм
Вверх 30 мм
Вбок 9 мм
До заземленных компонентов при 690 В
Вниз 50 мм
Вверх 50 мм
Назад 0 мм
Вбок 30 мм
Вперед ● до компонентов, находящихся под напряжением 0 мм
При 690 В
Вниз 50 мм
Вверх 50 мм
Назад 0 мм
Вбок 30 мм
Вперед 0 мм
Подсоединения/ клеммы Исполнение разъема питания
Для главной цепи Cоединение на кольцевых кабельных наконечниках
Для цепи вспомогательного и оперативного тока соединение для кольцевых кабельных наконечников
Расположение разъема питания для главной цепи сверху и снизу
Начальный пусковой крутящий момент
Для главных контактов для кольцевого кабельного наконечника 2 ... 2,5 Н·м
Для вспомогательных контактов для кольцевого кабельного наконечника 1,2 ... 0,8 Н·м
Наружный диаметр используемого кольцевого кабельного наконечника макс. 7,5 мм
Исполнение стержня отвертки Диаметр от 5 до 6 мм
Размер шлица отвертки размер 2 и позидрайв 2
Исполнение резьбы соединительного болта
Для главных контактов M4
Вспомогательных и управляющих контактов M3
Безопасность Значение В10
При высокой приоритетности запроса согласно SN 31920 5 000
Доля опасных отказов
При низкой приоритетности запроса согласно SN 31920 50 %
При высокой приоритетности запроса согласно SN 31920 50 %
Частота отказов [FIT]
При низкой приоритетности запроса согласно SN 31920 50 FIT
Значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 10 a
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP00
Исполнение индикатора для коммутационного положения Ручка
Сертификаты/ допуски к эксплуатации For use in hazard-
Ous locations
