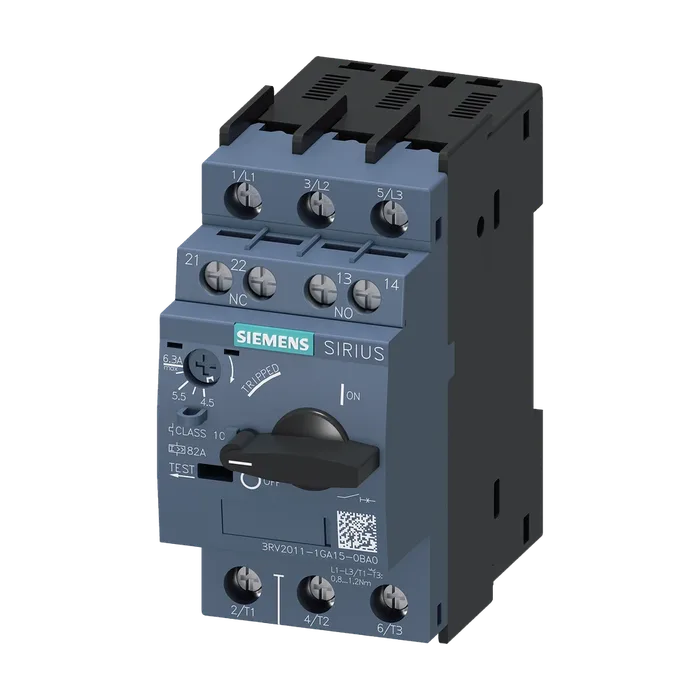

Автомат защиты двигателя 3RV2 Siemens 3RV2011-1GA15-0BA0
Специальный тип Автоматический выключатель, типоразмер S00 для защиты двигателя, класс срабатывания 10 Максимальный расцепитель тока с обратнозависимой выдержкой времени 4,5–6,3 A N-расцепитель 82 A Винтовой зажим Стандартная коммутационная способность с поперечным выключателем вспомогательных цепей 1 НО + 1 НЗ Температура окружающего воздуха –50 °C 500 рабочих
по запросуС НДС
Код товара: 3RV20111GA150BA0
Доступен к заказу
01
Описание
Специальный тип Автоматический выключатель, типоразмер S00 для защиты двигателя, класс срабатывания 10 Максимальный расцепитель тока с обратнозависимой выдержкой времени 4,5–6,3 A N-расцепитель 82 A Винтовой зажим Стандартная коммутационная способность с поперечным выключателем вспомогательных цепей 1 НО + 1 НЗ Температура окружающего воздуха –50 °C 500 рабочих
Торговая марка изделияSIRIUS
Наименование изделияавтоматический выключатель защиты двигателя
Ударопрочность согласно МЭК 60068-2-27 механический срок службы (коммутационных25g / 11 мс
Циклов)
Главных контактов типичный500
Вспомогательных контактов типичный500
Коммутационная износостойкость типичный500
Справочный идентификатор согласно МЭК 81346- 2:2009Q
Директива RoHS (дата)10/01/2009
Высота над уровнем моря при высоте над уровнем моря макс.2 000 м
Окружающая температура
При эксплуатации-50 ... +60 °C
При хранении-50 ... +80 °C
При транспортировке-50 ... +80 °C
Относительная атмосферная влажность при эксплуатации10 ... 95 %
Число полюсов для главной цепи3
Регулируемый порог срабатывания по току токозависимого расцепителя перегрузки4,5 ... 6,3 А
Рабочее напряжение
Расчетное значение20 ... 690 В
При AC-3 расчетное значение макс.690 В
Рабочая частота расчетное значение50 ... 60 Гц
Рабочий ток расчетное значение6,3 А
Рабочий ток
При AC-3 при 400 В расчетное значение6,3 А
Рабочая мощность
При AC-3
При 230 В расчетное значение1,5 кВт
При 400 В расчетное значение2,2 кВт
При 500 В расчетное значение3 кВт
При 690 В расчетное значение4 кВт
Частота коммутации
При AC-3 макс.15 1/h
Исполнение вспомогательного выключателяпоперечный
Число размыкающих контактов для вспомогательных контактов1
Число замыкающих контактов для вспомогательных контактов1
Число переключающих контактов для вспомогательных контактов0
Рабочий ток вспомогательных контактов при AC-15
При 24 В2 А
При 120 В0,5 А
При 125 В0,5 А
При 230 В0,5 А
Рабочий ток вспомогательных контактов при DC-13
При 24 В1 А
При 60 В0,15 А
Функция изделия
Обнаружение замыканий на землюНет
Обнаружение потери фазыДа
Класс срабатыванияCLASS 10
Исполнение расцепителя тока перегрузки ном. предельная отключающая способность притепловой
Коротком замыкании (Icu)
При переменном токе при 240 В расчетное значение100 кА
При переменном токе при 400 В расчетное значение100 кА
При переменном токе при 500 В расчетное значение100 кА
При переменном токе при 690 В расчетное значение ном. рабочая отключающая способность при6 кА
Коротком замыкании (Ics) при переменном токе
При 240 В расчетное значение100 кА
При 400 В расчетное значение100 кА
При 500 В расчетное значение100 кА
При 690 В расчетное значение4 кА
Порог срабатывания по току расцепителя тока короткого замыкания мгновенного действия82 А
Функция изделия защита от коротких замыканийДа
Исполнение расцепителя тока короткого замыканиямагнитный
Исполнение плавкой вставки предохранителя
Для защиты вспомогательного выключателя от короткого замыкания требуется исполнение плавкой вставки предохранителя для сети IT для защиты от коротких замыканийпредохранитель gG: 10 A, линейный защитный автомат C 6 A (ток короткого замыкания Ik < 400 A)
Главной цепи
При 400 ВgG 50 А
При 500 ВgG 40 А
При 690 ВgG 35 А
Монтажное положениелюбой
Вид крепленийвинтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 60715
Высота97 мм
Ширина45 мм
Глубина97 мм
Необходимое расстояние
При последовательном монтаже вбок0 мм
До заземленных компонентов при 400 В
Вниз30 мм
Вверх30 мм
Вбок ● до компонентов, находящихся под напряжением9 мм
При 400 В
Вниз30 мм
Вверх30 мм
Вбок9 мм
До заземленных компонентов при 500 В
Вниз30 мм
Вверх30 мм
Вбок ● до компонентов, находящихся под напряжением9 мм
При 500 В
Вниз30 мм
Вверх30 мм
Вбок9 мм
До заземленных компонентов при 690 В
Вниз50 мм
Вверх50 мм
Назад0 мм
Вбок30 мм
Вперед ● до компонентов, находящихся под напряжением0 мм
При 690 В
Вниз50 мм
Вверх50 мм
Назад0 мм
Вбок30 мм
Вперед0 мм
Исполнение разъема питания
Для главной цепивинтовой зажим
Для цепи вспомогательного и оперативного токавинтовой зажим
Расположение разъема питания для главной цеписверху и снизу
Вид подключаемых сечений проводов
Для главных контактов
Однопроводной или многопроводной2x (0,75 ... 2,5 мм²), 2x 4 мм²
Тонкожильный с заделкой концов кабеля2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
