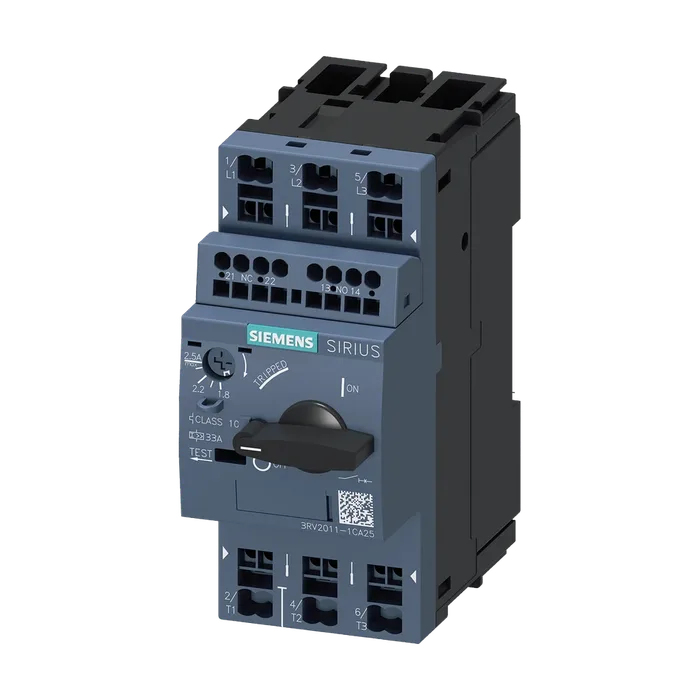

Автомат защиты двигателя 3RV2 Siemens 3RV2011-1CA25
Автоматический выключатель, типоразмер S00 для защиты двигателя, класс срабатывания 10 Максимальный расцепитель тока с обратнозависимой выдержкой времени 1,8–2,5 A N-расцепитель 33 A Подключение на пружинных клеммах Стандартная коммутационная способность с поперечным выключателем вспомогательных цепей 1 НО + 1 НЗ
4 094,79 ₽ С НДС
Код товара: 3RV20111CA25
Доступен к заказу
01
Описание
Автоматический выключатель, типоразмер S00 для защиты двигателя, класс срабатывания 10 Максимальный расцепитель тока с обратнозависимой выдержкой времени 1,8–2,5 A N-расцепитель 33 A Подключение на пружинных клеммах Стандартная коммутационная способность с поперечным выключателем вспомогательных цепей 1 НО + 1 НЗ
Торговая марка изделия SIRIUS
Наименование изделия автоматический выключатель защиты двигателя
Исполнение изделия для защиты двигателя
Наименование типа изделия 3RV2
Типоразмер автоматического выключателя S00
Типоразмер контактора комбинируемый корпоративный S00, S0
Дополнение изделия вспомогательный выключатель мощность потерь [Вт] при расчетном значении Да
Тока
При переменном токе в теплом рабочем состоянии 7,25 Вт
При переменном токе в теплом рабочем состоянии на каждый полюс 2,4 Вт
Напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение 690 В
Выдерживаемое импульсное напряжение расчетное значение 6 кВ
Ударопрочность согласно МЭК 60068-2-27 механический срок службы (коммутационных 25g / 11 мс
Циклов)
Главных контактов типичный 100 000
Вспомогательных контактов типичный 100 000
Коммутационная износостойкость типичный 100 000
Тип взрывозащиты согласно производственной директиве ATEX 2014/34/EU Ex II (2) GD
Сертификат соответствия согласно производственной директиве ATEX 2014/34/EU DMT 02 ATEX F 001
Справочный идентификатор согласно МЭК 81346- 2:2009 Q
Директива RoHS (дата) 10/01/2009
Высота над уровнем моря при высоте над уровнем моря макс. 2 000 м
Окружающая температура
При эксплуатации -20 ... +60 °C
При хранении -50 ... +80 °C
При транспортировке -50 ... +80 °C
Относительная атмосферная влажность при эксплуатации 10 ... 95 %
Число полюсов для главной цепи 3
Регулируемый порог срабатывания по току 1,8 ... 2,5 А
Рабочее напряжение
Расчетное значение 20 ... 690 В
При AC-3 расчетное значение макс. 690 В
При AC-3e расчетное значение макс. 690 В
Рабочая частота расчетное значение 50 ... 60 Гц
Рабочий ток расчетное значение 2,5 А
Рабочий ток
При AC-3 при 400 В расчетное значение 2,5 А
При AC-3e при 400 В расчетное значение 2,5 А
Рабочая мощность
При AC-3
При 230 В расчетное значение 0,4 кВт
При 400 В расчетное значение 0,75 кВт
При 500 В расчетное значение 1,1 кВт
При 690 В расчетное значение 1,5 кВт
При AC-3e
При 230 В расчетное значение 0,4 кВт
При 400 В расчетное значение 0,75 кВт
При 500 В расчетное значение 1,1 кВт
При 690 В расчетное значение 1,5 кВт
Частота коммутации
При AC-3 макс. 15 1/h
При AC-3e макс. 15 1/h
Исполнение вспомогательного выключателя поперечный
Число размыкающих контактов для вспомогательных контактов 1
Число замыкающих контактов для вспомогательных контактов 1
Число переключающих контактов для вспомогательных контактов 0
Рабочий ток вспомогательных контактов при AC-15
При 24 В 2 А
При 120 В 0,5 А
При 125 В 0,5 А
При 230 В 0,5 А
Рабочий ток вспомогательных контактов при DC-13
При 24 В 1 А
При 60 В 0,15 А
Функция изделия
Обнаружение замыканий на землю Нет
Обнаружение потери фазы Да
Класс срабатывания CLASS 10
Исполнение расцепителя тока перегрузки ном. предельная отключающая способность при тепловой
Коротком замыкании (Icu)
При переменном токе при 240 В расчетное значение 100 кА
При переменном токе при 400 В расчетное значение 100 кА
При переменном токе при 500 В расчетное значение 100 кА
При переменном токе при 690 В расчетное значение ном. рабочая отключающая способность при 10 кА
Коротком замыкании (Ics) при переменном токе
При 240 В расчетное значение 100 кА
При 400 В расчетное значение 100 кА
При 500 В расчетное значение 100 кА
При 690 В расчетное значение 10 кА
Порог срабатывания по току расцепителя тока короткого замыкания мгновенного действия 33 А
Электродвигателя
При 480 В расчетное значение 2,5 А
При 600 В расчетное значение 2,5 А
Отдаваемая механическая мощность [л. с.]
Для 1-фазного двигателя трехфазного тока
При 230 В расчетное значение 0,17 hp
Для 3-фазного электродвигателя
При 200/208 В расчетное значение 0,5 hp
При 220/230 В расчетное значение 0,5 hp
При 460/480 В расчетное значение 1 hp
При 575/600 В расчетное значение 1,5 hp
Нагрузочная способность контакта вспомогательных контактов согласно UL C300 / R300
Функция изделия защита от коротких замыканий Да
Исполнение расцепителя тока короткого замыкания магнитный
Исполнение плавкой вставки предохранителя
Для защиты вспомогательного выключателя от предохранитель gL/gG: 10 A, линейный защитный автомат C 6 А
Короткого замыкания требуется исполнение плавкой вставки предохранителя для сети IT для защиты от коротких замыканий (ток короткого замыкания Ik < 400 A)
Главной цепи
При 400 В gL/gG 25 А
При 500 В gL/gG 25 А
При 690 В gL/gG 20 А
Монтажное положение любой
Вид креплений винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 60715
Высота 106 мм
Ширина 45 мм
Глубина 97 мм
Необходимое расстояние
При последовательном монтаже вбок 0 мм
До заземленных компонентов при 400 В
Вниз 30 мм
Вверх 30 мм
Вбок ● до компонентов, находящихся под напряжением 9 мм
При 400 В
Вниз 30 мм
Вверх 30 мм
Вбок 9 мм
До заземленных компонентов при 500 В
Вниз 30 мм
Вверх 30 мм
Вбок ● до компонентов, находящихся под напряжением 9 мм
При 500 В
Вниз 30 мм
Вверх 30 мм
Вбок 9 мм
До заземленных компонентов при 690 В
Вниз 50 мм
Вверх 50 мм
Назад 0 мм
Вбок 30 мм
Вперед ● до компонентов, находящихся под напряжением 0 мм
При 690 В
Вниз 50 мм
Вверх 50 мм
Назад 0 мм
Вбок 30 мм
Вперед 0 мм
Исполнение разъема питания
Для главной цепи пружинный зажим
Для цепи вспомогательного и оперативного тока пружинный зажим
Расположение разъема питания для главной цепи сверху и снизу
Вид подключаемых сечений проводов
Для главных контактов
Однопроводной или многопроводной 2x (0,5 ... 4 мм²)
Тонкожильный с заделкой концов кабеля 2x (0,5 ... 2,5 мм²)
Тонкожильный без заделки концов кабеля 2x (0,5 ... 2,5 мм²)
Для проводов американского калибра (AWG) для главных контактов 2x (20 ... 12)
Вид подключаемых сечений проводов
Для вспомогательных контактов
Однопроводной или многопроводной 2x (0,5 ... 2,5 мм²)
Тонкожильный с заделкой концов кабеля 2x (0,5 ... 1,5 мм²)
Тонкожильный без заделки концов кабеля 2x (0,5 ... 1,5 мм²)
Для проводов американского калибра (AWG) для вспомогательных контактов 2x (20 ... 14)
Исполнение стержня отвертки диаметр 3 мм
Размер шлица отвертки 3,0 x 0,5 мм
Значение В10
При высокой приоритетности запроса согласно SN 31920 5 000
Доля опасных отказов
При низкой приоритетности запроса согласно SN 31920 50 %
При высокой приоритетности запроса согласно SN 31920 50 %
Частота отказов [FIT]
При низкой приоритетности запроса согласно SN 31920 50 FIT
Значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 10 a
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
Защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от вертикального прикосновения пальцем спереди
Исполнение индикатора для коммутационного положения Ручка
For use in hazard-
Ous locations
Артикул 3RV2011-1CA25
Каталог ID CC-IC10
Код группы R711
Товарный код 85362010
Вес Нетто (Кг) 0,380 Кг
Вид продуктов SIRIUS 3RV2 motor starter protectors
Производитель Siemens
Ценовая Группа 41E
Группа Продукта 5332
Размер упаковки 52,50 x 120,00 x 106,50
Единицы Измерения 1 шт.
Описание Продукта ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ ДЛЯ ЗАЩИТЫ ЭЛЕКТРОДВИГАТЕЛЯ, ТИПОРАЗМЕР S00, КЛАСС 10, РЕГ. РАСЦЕПИТЕЛЬ ПЕРЕГРУЗКИ 1.8... 2.5A, УСТАВКА РАСЦЕПИТЕЛЯ МАКСИМАЛЬНОГО ТОКА 33A, ПРУЖИННЫЕ КЛЕММЫ, СТАНДАРТНАЯ КОММУТАЦИОННАЯ СТОЙКОСТЬ, С ФРОНТАЛЬНЫМ БЛОК-КОНТАКТОМ 1НО+1НЗ
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 3RV2011-1CA25
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 100 дней
