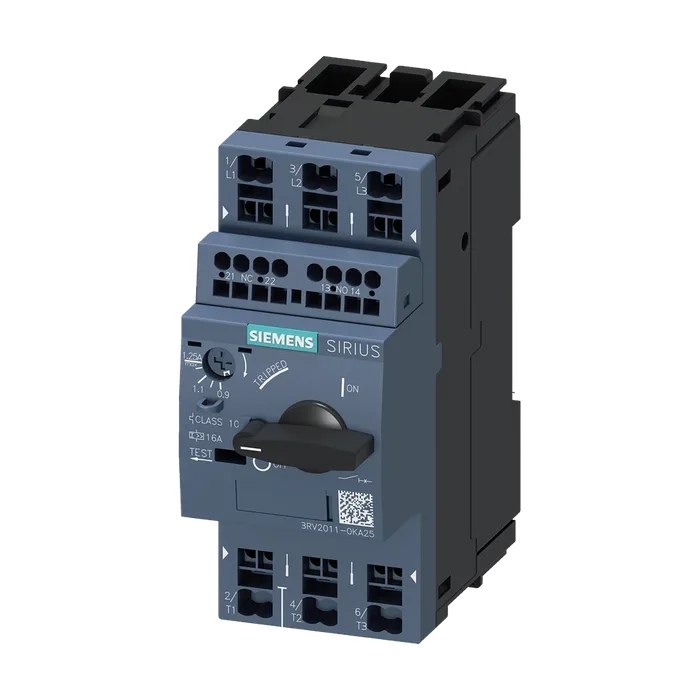

Автомат защиты двигателя 3RV2 Siemens 3RV2011-0KA25
Автоматический выключатель, типоразмер S00 для защиты двигателя, класс срабатывания 10 Максимальный расцепитель тока с обратнозависимой выдержкой времени 0,9–1,25 A N-расцепитель 16 A Подключение на пружинных клеммах Стандартная коммутационная способность с поперечным выключателем вспомогательных цепей 1 НО + 1 НЗ
по запросуС НДС
Код товара: 3RV20110KA25
Доступен к заказу
01
Описание
Автоматический выключатель, типоразмер S00 для защиты двигателя, класс срабатывания 10 Максимальный расцепитель тока с обратнозависимой выдержкой времени 0,9–1,25 A N-расцепитель 16 A Подключение на пружинных клеммах Стандартная коммутационная способность с поперечным выключателем вспомогательных цепей 1 НО + 1 НЗ
Торговая марка изделияSIRIUS
Наименование изделияавтоматический выключатель защиты двигателя
Ударопрочность согласно МЭК 60068-2-27 механический срок службы (коммутационных25g / 11 мс
Циклов)
Главных контактов типичный100 000
Вспомогательных контактов типичный100 000
Коммутационная износостойкость типичный100 000
Тип взрывозащиты согласно производственной директиве ATEX 2014/34/EUEx II (2) GD
Сертификат соответствия согласно производственной директиве ATEX 2014/34/EUDMT 02 ATEX F 001
Справочный идентификатор согласно МЭК 81346- 2:2009Q
Директива RoHS (дата)10/01/2009
Высота над уровнем моря при высоте над уровнем моря макс.2 000 м
Окружающая температура
При эксплуатации-20 ... +60 °C
При хранении-50 ... +80 °C
При транспортировке-50 ... +80 °C
Относительная атмосферная влажность при эксплуатации10 ... 95 %
Число полюсов для главной цепи3
Регулируемый порог срабатывания по току0,9 ... 1,25 А
Рабочее напряжение
Расчетное значение20 ... 690 В
При AC-3 расчетное значение макс.690 В
При AC-3e расчетное значение макс.690 В
Рабочая частота расчетное значение50 ... 60 Гц
Рабочий ток расчетное значение1,25 А
Рабочий ток
При AC-3 при 400 В расчетное значение1,25 А
При AC-3e при 400 В расчетное значение1,25 А
Рабочая мощность
При AC-3
При 230 В расчетное значение0,2 кВт
При 400 В расчетное значение0,37 кВт
При 500 В расчетное значение0,4 кВт
При 690 В расчетное значение0,8 кВт
При AC-3e
При 230 В расчетное значение0,2 кВт
При 400 В расчетное значение0,37 кВт
При 500 В расчетное значение0,4 кВт
При 690 В расчетное значение0,8 кВт
Частота коммутации
При AC-3 макс.15 1/h
При AC-3e макс.15 1/h
Исполнение вспомогательного выключателяпоперечный
Число размыкающих контактов для вспомогательных контактов1
Число замыкающих контактов для вспомогательных контактов1
Число переключающих контактов для вспомогательных контактов0
Рабочий ток вспомогательных контактов при AC-15
При 24 В2 А
При 120 В0,5 А
При 125 В0,5 А
При 230 В0,5 А
Рабочий ток вспомогательных контактов при DC-13
При 24 В1 А
При 60 В0,15 А
Функция изделия
Обнаружение замыканий на землюНет
Обнаружение потери фазыДа
Класс срабатыванияCLASS 10
Исполнение расцепителя тока перегрузки ном. предельная отключающая способность притепловой
Коротком замыкании (Icu)
При переменном токе при 240 В расчетное значение100 кА
При переменном токе при 400 В расчетное значение100 кА
При переменном токе при 500 В расчетное значение100 кА
При переменном токе при 690 В расчетное значение ном. рабочая отключающая способность при100 кА
Коротком замыкании (Ics) при переменном токе
При 240 В расчетное значение100 кА
При 400 В расчетное значение100 кА
При 500 В расчетное значение100 кА
При 690 В расчетное значение100 кА
Порог срабатывания по току расцепителя тока короткого замыкания мгновенного действия16 А
Электродвигателя
При 480 В расчетное значение1,25 А
При 600 В расчетное значение1,25 А
Отдаваемая механическая мощность [л. с.]
Для 3-фазного электродвигателя
При 460/480 В расчетное значение1 hp
При 575/600 В расчетное значение0,5 hp
Нагрузочная способность контакта вспомогательных контактов согласно ULC300 / R300
Функция изделия защита от коротких замыканийДа
Исполнение расцепителя тока короткого замыканиямагнитный
Исполнение плавкой вставки предохранителя
Для защиты вспомогательного выключателя отпредохранитель gL/gG: 10 A, линейный защитный автомат C 6 А
Короткого замыкания требуется исполнение плавкой вставки предохранителя для сети IT для защиты от коротких замыканий(ток короткого замыкания Ik < 400 A)
Главной цепи
При 500 ВgL/gG 16 А
При 690 ВgL/gG 16 А
Монтажное положениелюбой
Вид крепленийвинтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 60715
Высота106 мм
Ширина45 мм
Глубина97 мм
Необходимое расстояние
При последовательном монтаже вбок0 мм
До заземленных компонентов при 400 В
Вниз30 мм
Вверх30 мм
Вбок ● до компонентов, находящихся под напряжением9 мм
При 400 В
Вниз30 мм
Вверх30 мм
Вбок9 мм
До заземленных компонентов при 500 В
Вниз30 мм
Вверх30 мм
Вбок ● до компонентов, находящихся под напряжением9 мм
При 500 В
Вниз30 мм
Вверх30 мм
Вбок9 мм
До заземленных компонентов при 690 В
Вниз50 мм
Вверх50 мм
Назад0 мм
Вбок30 мм
Вперед ● до компонентов, находящихся под напряжением0 мм
При 690 В
Вниз50 мм
Вверх50 мм
Назад0 мм
Вбок30 мм
Вперед0 мм
Исполнение разъема питания
Для главной цепипружинный зажим
Для цепи вспомогательного и оперативного токапружинный зажим
Расположение разъема питания для главной цеписверху и снизу
Вид подключаемых сечений проводов
Для главных контактов
Однопроводной или многопроводной2x (0,5 ... 4 мм²)
Тонкожильный с заделкой концов кабеля2x (0,5 ... 2,5 мм²)
Тонкожильный без заделки концов кабеля2x (0,5 ... 2,5 мм²)
Для проводов американского калибра (AWG) для главных контактов2x (20 ... 12)
Вид подключаемых сечений проводов
Для вспомогательных контактов
Однопроводной или многопроводной2x (0,5 ... 2,5 мм²)
Тонкожильный с заделкой концов кабеля2x (0,5 ... 1,5 мм²)
Тонкожильный без заделки концов кабеля2x (0,5 ... 1,5 мм²)
Для проводов американского калибра (AWG) для вспомогательных контактов2x (20 ... 14)
Исполнение стержня отверткидиаметр 3 мм
Размер шлица отвертки3,0 x 0,5 мм
Значение В10
При высокой приоритетности запроса согласно SN 319205 000
Доля опасных отказов
При низкой приоритетности запроса согласно SN 3192050 %
При высокой приоритетности запроса согласно SN 3192050 %
Частота отказов [FIT]
При низкой приоритетности запроса согласно SN 3192050 FIT
Значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 6150810 a
Степень защиты IP с лицевой стороны согласно МЭК 60529IP20
Защита от прикосновения с лицевой стороны согласно МЭК 60529с защитой от вертикального прикосновения пальцем спереди
Исполнение индикатора для коммутационного положенияРучка
Артикул3RV2011-0KA25
Каталог IDCC-IC10
Код группыR711
Товарный код85362010
Вес Нетто (Кг)0,382 Кг
Вид продуктовSIRIUS 3RV2 motor starter protectors
ПроизводительSiemens
Ценовая Группа41E
Группа Продукта5332
Размер упаковки52,50 x 120,00 x 106,50
Единицы Измерения1 шт.
Описание ПродуктаВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ ДЛЯ ЗАЩИТЫ ЭЛЕКТРОДВИГАТЕЛЯ, ТИПОРАЗМЕР S00, КЛАСС 10, РЕГ. РАСЦЕПИТЕЛЬ ПЕРЕГРУЗКИ 0.9... 1.25A, УСТАВКА РАСЦЕПИТЕЛЯ МАКСИМАЛЬНОГО ТОКА 16A, ПРУЖИННЫЕ КЛЕММЫ, СТАНДАРТНАЯ КОММУТАЦИОННАЯ СТОЙКОСТЬ, С ФРОНТАЛЬНЫМ БЛОК-КОНТАКТОМ 1НО+1НЗ
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)3RV2011-0KA25
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни)100 дней
