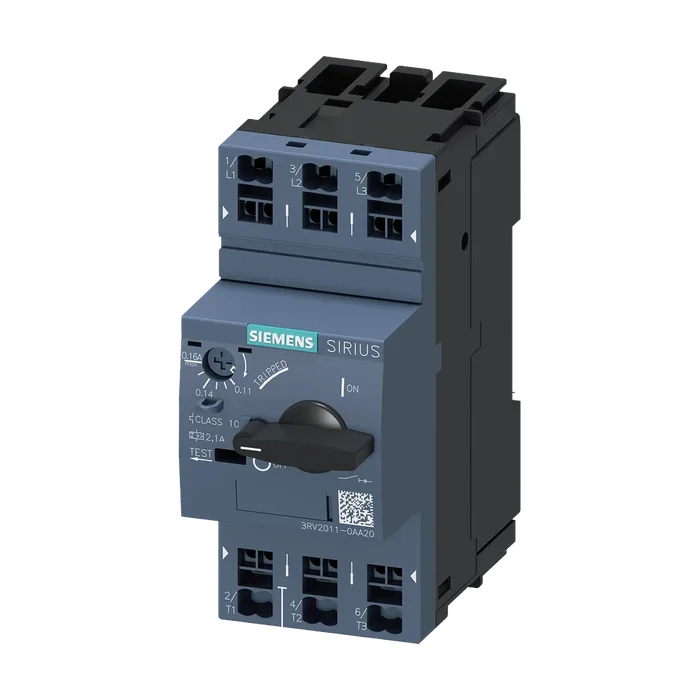

Автоматический выключатель, типоразмер S00 для защиты двигателя, класс срабатывания 10 Максимальный расцепитель тока с обратнозависимой выдержкой времени 0,11–0,16 A N-расцепитель 2,1 A Подключение на пружинных клеммах Стандартная коммутационная способность
Общие Торговая марка изделия SIRIUS
Наименование изделия автоматический выключатель защиты двигателя
Исполнение изделия для защиты двигателя
Наименование типа изделия 3RV2
Общие технические данные Типоразмер автоматического выключателя S00
Типоразмер контактора комбинируемый корпоративный S00, S0
Дополнение изделия вспомогательный выключатель мощность потерь [Вт] при расчетном значении Да
Тока
При переменном токе в теплом рабочем состоянии 5,5 Вт
При переменном токе в теплом рабочем состоянии на каждый полюс 1,8 Вт
Напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение 690 В
Выдерживаемое импульсное напряжение расчетное значение 6 кВ
Ударопрочность согласно МЭК 60068-2-27 механический срок службы (коммутационных 25g / 11 мс
Циклов)
Главных контактов типичный 100 000
Вспомогательных контактов типичный 100 000
Коммутационная износостойкость типичный 100 000
Тип взрывозащиты согласно производственной директиве ATEX 2014/34/EU Ex II (2) GD
Сертификат соответствия согласно производственной директиве ATEX 2014/34/EU DMT 02 ATEX F 001
Справочный идентификатор согласно МЭК 81346- 2:2009 Q
Директива RoHS (дата) 10/01/2009
Условия окружающей среды Высота над уровнем моря при высоте над уровнем моря макс. 2 000 м
Окружающая температура
При эксплуатации -20 ... +60 °C
При хранении -50 ... +80 °C
При транспортировке -50 ... +80 °C
Относительная атмосферная влажность при эксплуатации 10 ... 95 %
Цепь главного тока Число полюсов для главной цепи 3
Регулируемый порог срабатывания по току 0,11 ... 0,16 А
Рабочее напряжение
Расчетное значение 20 ... 690 В
При AC-3 расчетное значение макс. 690 В
При AC-3e расчетное значение макс. 690 В
Рабочая частота расчетное значение 50 ... 60 Гц
Рабочий ток расчетное значение 0,16 А
Рабочий ток
При AC-3 при 400 В расчетное значение 0,16 А
При AC-3e при 400 В расчетное значение 0,16 А
Рабочая мощность
При AC-3
При 230 В расчетное значение 0 кВт
При 400 В расчетное значение 0,04 кВт
При 500 В расчетное значение 0,1 кВт
При 690 В расчетное значение 0,1 кВт
При AC-3e
При 230 В расчетное значение 0 кВт
При 400 В расчетное значение 0,04 кВт
При 500 В расчетное значение 0,1 кВт
При 690 В расчетное значение 0,1 кВт
Частота коммутации
При AC-3 макс. 15 1/h
При AC-3e макс. 15 1/h
Вспомогательный контур Число размыкающих контактов для вспомогательных контактов 0
Число замыкающих контактов для вспомогательных контактов 0
Число переключающих контактов для вспомогательных контактов 0
Функция защиты/ контроля Функция изделия
Обнаружение замыканий на землю Нет
Обнаружение потери фазы Да
Класс срабатывания CLASS 10
Исполнение расцепителя тока перегрузки ном. предельная отключающая способность при тепловой
Коротком замыкании (Icu)
При переменном токе при 240 В расчетное значение 100 кА
При переменном токе при 400 В расчетное значение 100 кА
При переменном токе при 500 В расчетное значение 100 кА
При переменном токе при 690 В расчетное значение ном. рабочая отключающая способность при 100 кА
Коротком замыкании (Ics) при переменном токе
При 240 В расчетное значение 100 кА
При 400 В расчетное значение 100 кА
При 500 В расчетное значение 100 кА
При 690 В расчетное значение 100 кА
Порог срабатывания по току расцепителя тока короткого замыкания мгновенного действия 2,1 А
Номинальная нагрузка UL/CSA Электродвигателя
При 480 В расчетное значение 0,16 А
При 600 В расчетное значение 0,16 А
Защита от коротких замыканий Функция изделия защита от коротких замыканий Да
Исполнение расцепителя тока короткого замыкания магнитный
Монтаж/ крепление/ размеры Монтажное положение любой
Вид креплений винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 60715
Высота 106 мм
Ширина 45 мм
Глубина 97 мм
Необходимое расстояние
При последовательном монтаже вбок 0 мм
До заземленных компонентов при 400 В
Вниз 30 мм
Вверх 30 мм
Вбок ● до компонентов, находящихся под напряжением 9 мм
При 400 В
Вниз 30 мм
Вверх 30 мм
Вбок 9 мм
До заземленных компонентов при 500 В
Вниз 30 мм
Вверх 30 мм
Вбок ● до компонентов, находящихся под напряжением 9 мм
При 500 В
Вниз 30 мм
Вверх 30 мм
Вбок 9 мм
До заземленных компонентов при 690 В
Вниз 50 мм
Вверх 50 мм
Назад 0 мм
Вбок 30 мм
Вперед ● до компонентов, находящихся под напряжением 0 мм
При 690 В
Вниз 50 мм
Вверх 50 мм
Назад 0 мм
Вбок 30 мм
Вперед 0 мм
Подсоединения/ клеммы Исполнение разъема питания
Для главной цепи пружинный зажим
Расположение разъема питания для главной цепи сверху и снизу
Вид подключаемых сечений проводов
Для главных контактов
Однопроводной или многопроводной 2x (0,5 ... 4 мм²)
Тонкожильный с заделкой концов кабеля 2x (0,5 ... 2,5 мм²)
Тонкожильный без заделки концов кабеля 2x (0,5 ... 2,5 мм²)
Для проводов американского калибра (AWG) для главных контактов 2x (20 ... 12)
Исполнение стержня отвертки диаметр 3 мм
Размер шлица отвертки 3,0 x 0,5 мм
Безопасность Значение В10
При высокой приоритетности запроса согласно SN 31920 5 000
Доля опасных отказов
При низкой приоритетности запроса согласно SN 31920 50 %
При высокой приоритетности запроса согласно SN 31920 50 %
Частота отказов [FIT]
При низкой приоритетности запроса согласно SN 31920 50 FIT
Значение Т1 для интервала между контрольными 10 a
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
Защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от вертикального прикосновения пальцем спереди
Исполнение индикатора для коммутационного положения Ручка
Сертификаты/ допуски к эксплуатации For use in hazard-
Ous locations
