Тепловое реле 3RU Siemens 3RU2146-4LD1
Доступен к заказу

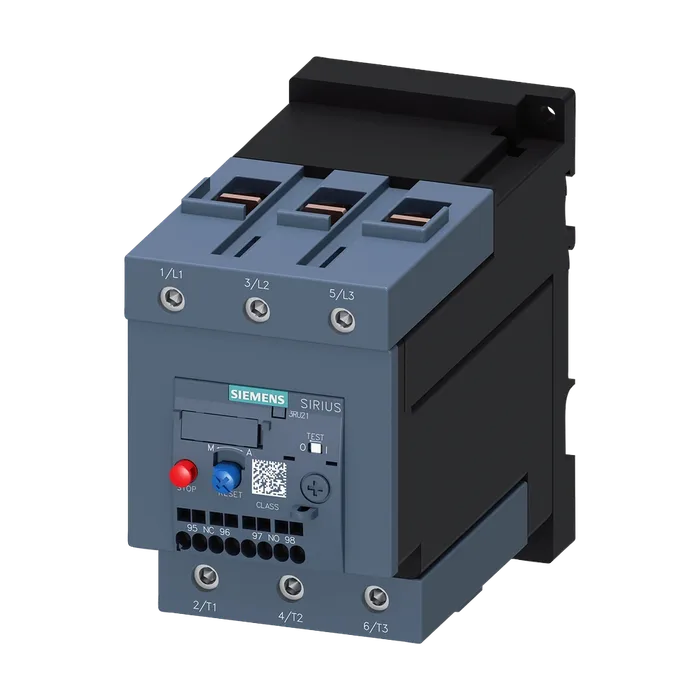

Тепловое реле 3RU Siemens 3RU2146-4LD1
Реле перегрузки 70–90 A теплов. для защиты двигателя Типоразмер S3, класс 10 отдельный монтаж Главная цепь: винт Вспомогательная цепь: пружинная клемма Ручной/автоматический сброс
9 123,33 ₽ С НДС
Код товара: 3RU21464LD1
Доступен к заказу
01
Описание
Реле перегрузки 70–90 A теплов. для защиты двигателя Типоразмер S3, класс 10 отдельный монтаж Главная цепь: винт Вспомогательная цепь: пружинная клемма Ручной/автоматический сброс
Торговая марка изделия SIRIUS
Наименование изделия Термическое реле перегрузки
Наименование типа изделия 3RU2
Типоразмер реле перегрузки S3
Типоразмер контактора комбинируемый корпоративный S3
Мощность потерь [Вт] при расчетном значении тока 21 Вт
При переменном токе в теплом рабочем состоянии
На каждый полюс 7 Вт
Напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение 1 000 В
Выдерживаемое импульсное напряжение расчетное значение макс. допустимое напряжение для безопасного 8 кВ
Разъединения
В сетях с незаземленной нейтральной точкой между двумя вспомогательными цепями 440 В
В сетях с заземленной нейтральной точкой между двумя вспомогательными цепями 440 В
В сетях с незаземленной нейтральной точкой между главной и вспомогательной цепью 440 В
В сетях с заземленной нейтральной точкой между главной и вспомогательной цепью 440 В
Ударопрочность согласно МЭК 60068-2-27 8g / 11 мс
Тип взрывозащиты согласно производственной директиве ATEX 2014/34/EU Ex II (2) GD
Сертификат соответствия согласно производственной директиве ATEX 2014/34/EU DMT 98 ATEX G 001
Справочный идентификатор согласно МЭК 81346- 2:2009 F
Директива RoHS (дата) 03/01/2017
Высота над уровнем моря при высоте над уровнем моря макс. 2 000 м
Окружающая температура
При эксплуатации -40 ... +70 °C
При хранении -55 ... +80 °C
При транспортировке -55 ... +80 °C
Температурная компенсация -40 ... +60 °C
Относительная атмосферная влажность при эксплуатации 10 ... 95 %
Число полюсов для главной цепи 3
Регулируемый порог срабатывания по току токозависимого расцепителя перегрузки 70 ... 90 А
Рабочее напряжение
Расчетное значение 690 В
При AC-3e расчетное значение макс. 1 000 В
Рабочая частота расчетное значение 50 ... 60 Гц
Рабочий ток расчетное значение 90 А
Рабочий ток при AC-3e при 400 В расчетное значение 90 А
Рабочая мощность
При AC-3
При 400 В расчетное значение 45 кВт
При 500 В расчетное значение 55 кВт
При 690 В расчетное значение 75 кВт
При AC-3e
При 400 В расчетное значение 45 кВт
При 500 В расчетное значение 55 кВт
При 690 В расчетное значение 75 кВт
Исполнение вспомогательного выключателя встроенный
Число размыкающих контактов для 1
Вспомогательных контактов
Примечание для отключения контактора
Число замыкающих контактов для 1
Вспомогательных контактов
Примечание для сообщения "расцеплено"
Число переключающих контактов для вспомогательных контактов 0
Рабочий ток вспомогательных контактов при AC-15
При 24 В 3 А
При 110 В 3 А
При 120 В 3 А
При 125 В 3 А
При 230 В 2 А
При 400 В 1 А
При 690 В 0,75 А
Рабочий ток вспомогательных контактов при DC-13
При 24 В 2 А
При 60 В 0,3 А
При 110 В 0,22 А
При 125 В 0,22 А
При 220 В 0,11 А
Исполнение линейного защитного автомата для защиты вспомогательного выключателя от короткого замыкания требуется 6A (Ik меньше или равно 0,5 кА; U меньше или равно 260 В)
Нагрузочная способность контакта вспомогательных контактов согласно UL B600 / R300
Класс срабатывания CLASS 10
Исполнение расцепителя тока перегрузки тепловой
Электродвигателя
При 480 В расчетное значение 77 А
При 600 В расчетное значение 77 А
Исполнение плавкой вставки предохранителя
Для защиты от коротких замыканий главной цепи
При типе координации 1 требуется gG: 250 А
При типе координации 2 требуется gG: 160 А
Для защиты вспомогательного выключателя от короткого замыкания требуется предохранитель gG: 6 A, быстродействующий: 10 А
Монтажное положение любой
Вид креплений отдельная установка
Высота 120 мм
Ширина 70 мм
Глубина 140 мм
Компонент изделия съемная клемма для цепи вспомогательного и оперативного тока Нет
Исполнение разъема питания
Для главной цепи винтовой зажим
Для цепи вспомогательного и оперативного тока пружинный зажим
Расположение разъема питания для главной цепи вид подключаемых сечений проводов для главных сверху и снизу
Контактов
Однопроводной 2x (2,5 ... 16 мм²)
Многопроводной 2x (6 ... 16 мм²), 2x (10 ... 50 мм²), 1x (10 ... 70 мм²)
Однопроводной или многопроводной 2x (2,5 ... 50 mm²), 1x (10 ... 70 mm²)
Тонкожильный с заделкой концов кабеля 2x (2,5 ... 35 мм²), 1x (2,5 ... 50 мм²)
Вид подключаемых сечений проводов
Для вспомогательных контактов
Однопроводной или многопроводной 2x (0,5 ... 2,5 мм²)
Тонкожильный с заделкой концов кабеля 2x (0,5 ... 1,5 мм²)
Тонкожильный без заделки концов кабеля 2x (0,5 ... 2,5 мм²)
Для проводов американского калибра (AWG) для вспомогательных контактов 2x (20 ... 14)
Начальный пусковой крутящий момент
Для главных контактов для кольцевого кабельного наконечника 4,5 ... 6 Н·м
Наружный диаметр используемого кольцевого кабельного наконечника макс. 19 мм
Начальный пусковой крутящий момент
Для главных контактов при винтовом зажиме 4,5 ... 6 Н·м
Исполнение стержня отвертки Внутренний шестигранник
Размер шлица отвертки Внутренний шестигранник 4 мм
Исполнение резьбы соединительного болта
Для главных контактов M8
Значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 20 a
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
Защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от вертикального прикосновения пальцем спереди
Исполнение индикатора для коммутационного положения Заслонка
For use in hazard-
Ous locations
Артикул 3RU2146-4LD1
Каталог ID CC-IC10
Код группы R711
Товарный код 85364900
Вес Нетто (Кг) 0,800 Кг
Вид продуктов 3RU2 for standard applications
Производитель Siemens
Ценовая Группа 41F
Группа Продукта 3597
Размер упаковки 78,00 x 131,00 x 111,00
Единицы Измерения 1 шт.
Описание Продукта Реле перегрузки 70-90 A, для защиты электродвигателя, типоразмер S3, КЛАСС 10, отдельная установка, главная цепь: винтовые клеммы, вспом. цепь: пружинные клеммы, сброс: ручной-авто
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 3RU2146-4LD1
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 5 дней
