Тепловое реле 3RU Siemens 3RU2136-4RB1
Доступен к заказу

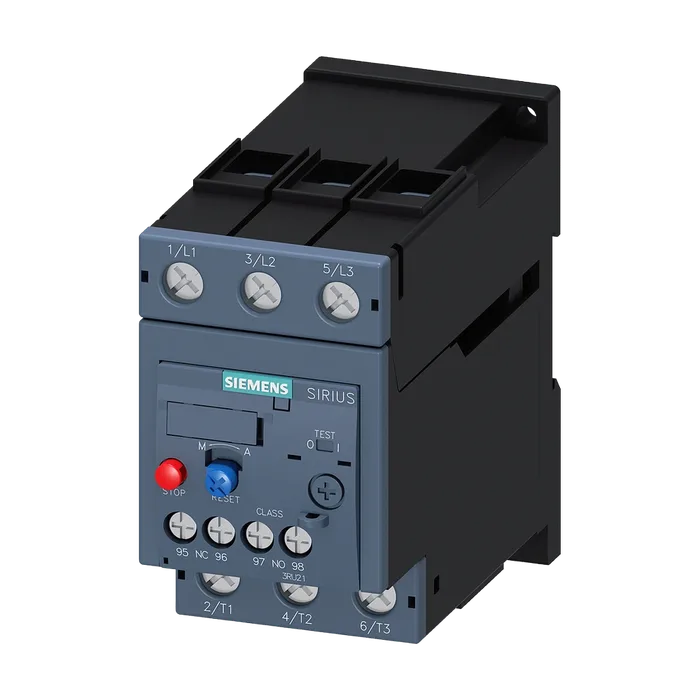

Тепловое реле 3RU Siemens 3RU2136-4RB1
Реле перегрузки 70–80 A теплов. для защиты двигателя типоразмер S2, класс 10A отдельный монтаж Главная цепь: винт Вспомогательная цепь: винт Ручной/автоматический сброс
17 100 ₽ С НДС
Код товара: 3RU21364RB1
Доступен к заказу
01
Описание
Реле перегрузки 70–80 A теплов. для защиты двигателя типоразмер S2, класс 10A отдельный монтаж Главная цепь: винт Вспомогательная цепь: винт Ручной/автоматический сброс
Торговая марка изделия SIRIUS
Наименование изделия Термическое реле перегрузки
Наименование типа изделия 3RU2
Типоразмер реле перегрузки S2
Типоразмер контактора комбинируемый корпоративный S2
Мощность потерь [Вт] при расчетном значении тока 18,9 Вт
При переменном токе в теплом рабочем состоянии
На каждый полюс 6,3 Вт
Напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение 690 В
Выдерживаемое импульсное напряжение расчетное значение макс. допустимое напряжение для безопасного 6 кВ
Разъединения
В сетях с незаземленной нейтральной точкой между двумя вспомогательными цепями 415 В
В сетях с заземленной нейтральной точкой между двумя вспомогательными цепями 415 В
В сетях с незаземленной нейтральной точкой между главной и вспомогательной цепью 690 В
В сетях с заземленной нейтральной точкой между главной и вспомогательной цепью 690 В
Ударопрочность согласно МЭК 60068-2-27 8g / 11 мс
Тип взрывозащиты согласно производственной директиве ATEX 2014/34/EU Ex II (2) GD
Сертификат соответствия согласно производственной директиве ATEX 2014/34/EU DMT 98 ATEX G 001
Справочный идентификатор согласно МЭК 81346- 2:2009 F
Директива RoHS (дата) 10/15/2014
Высота над уровнем моря при высоте над уровнем моря макс. 2 000 м
Окружающая температура
При эксплуатации -40 ... +70 °C
При хранении -55 ... +80 °C
При транспортировке -55 ... +80 °C
Температурная компенсация -40 ... +60 °C
Относительная атмосферная влажность при эксплуатации 10 ... 95 %
Число полюсов для главной цепи 3
Регулируемый порог срабатывания по току токозависимого расцепителя перегрузки 70 ... 80 А
Рабочее напряжение
Расчетное значение 690 В
При AC-3e расчетное значение макс. 690 В
Рабочая частота расчетное значение 50 ... 60 Гц
Рабочий ток расчетное значение 80 А
Рабочий ток при AC-3e при 400 В расчетное значение 80 А
Рабочая мощность
При AC-3
При 400 В расчетное значение 37 кВт
При 500 В расчетное значение 55 кВт
При 690 В расчетное значение 75 кВт
При AC-3e
При 400 В расчетное значение 37 кВт
При 500 В расчетное значение 55 кВт
При 690 В расчетное значение 75 кВт
Исполнение вспомогательного выключателя встроенный
Число размыкающих контактов для 1
Вспомогательных контактов
Примечание для отключения контактора
Число замыкающих контактов для 1
Вспомогательных контактов
Примечание для сообщения "расцеплено"
Число переключающих контактов для вспомогательных контактов 0
Рабочий ток вспомогательных контактов при AC-15
При 24 В 3 А
При 110 В 3 А
При 120 В 3 А
При 125 В 3 А
При 230 В 2 А
При 400 В 1 А
При 690 В 0,75 А
Рабочий ток вспомогательных контактов при DC-13
При 24 В 2 А
При 60 В 0,3 А
При 110 В 0,22 А
При 125 В 0,22 А
При 220 В 0,11 А
Исполнение линейного защитного автомата для защиты вспомогательного выключателя от короткого замыкания требуется 6A (Ik меньше или равно 0,5 кА; U меньше или равно 260 В)
Нагрузочная способность контакта вспомогательных контактов согласно UL B600 / R300
Класс срабатывания CLASS 10A
Исполнение расцепителя тока перегрузки тепловой
Электродвигателя
При 480 В расчетное значение 80 А
При 600 В расчетное значение 80 А
Исполнение плавкой вставки предохранителя
Для защиты вспомогательного выключателя от короткого замыкания требуется предохранитель gG: 6 A, быстродействующий: 10 А
Монтажное положение любой
Вид креплений отдельная установка
Высота 105 мм
Ширина 55 мм
Глубина 117 мм
Компонент изделия съемная клемма для цепи вспомогательного и оперативного тока Нет
Исполнение разъема питания
Для главной цепи винтовой зажим
Для цепи вспомогательного и оперативного тока винтовой зажим
Расположение разъема питания для главной цепи вид подключаемых сечений проводов для главных сверху и снизу
Контактов
Однопроводной или многопроводной 2x (1 ... 35 mm²), 1x (1 ... 50 mm²)
Тонкожильный с заделкой концов кабеля 2x (1 ... 25 mm²), 1x (1 ... 35 mm²)
Вид подключаемых сечений проводов
Для вспомогательных контактов
Однопроводной или многопроводной 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
Тонкожильный с заделкой концов кабеля 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
Для проводов американского калибра (AWG) для вспомогательных контактов 2x (20 ... 16), 2x (18 ... 14)
Начальный пусковой крутящий момент
Для главных контактов при винтовом зажиме 3 ... 4,5 Н·м
Для вспомогательных контактов при винтовом зажиме 0,8 ... 1,2 Н·м
Исполнение стержня отвертки диаметр 5 ... 6 мм
Размер шлица отвертки Pozidriv Gr. 2
Исполнение резьбы соединительного болта
Для главных контактов M6
Вспомогательных и управляющих контактов M3
Значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 20 a
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
Защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от вертикального прикосновения пальцем спереди
Исполнение индикатора для коммутационного положения Заслонка
For use in hazard-
Ous locations
Артикул 3RU2136-4RB1
Каталог ID CC-IC10
Код группы R711
Товарный код 85364900
Вес Нетто (Кг) 0,482 Кг
Вид продуктов 3RU2 for standard applications
Производитель Siemens
Ценовая Группа 41F
Группа Продукта 5346
Размер упаковки 61,00 x 122,00 x 124,00
Единицы Измерения 1 шт.
Описание Продукта Реле перегрузки 70…80 A, для защиты электродвигателя, типоразмер S2, КЛАСС 10, отдельная установка, главная цепь: винтовые клеммы, вспом. цепь: винтовые клеммы, сброс: ручной-авто
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 3RU2136-4RB1
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 5 дней
