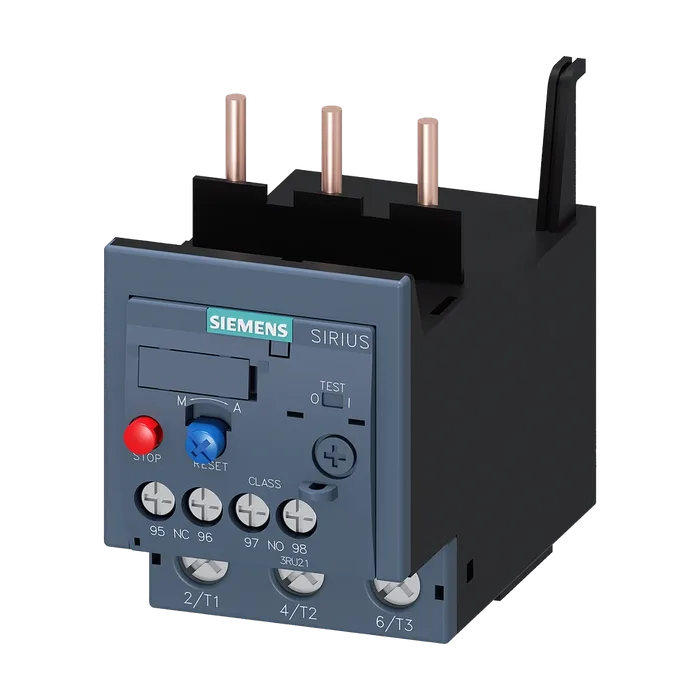

Реле перегрузки 18–25 A теплов. для защиты двигателя типоразмер S2, класс 10 Для установки на контакторах Главная цепь: винт Вспомогательная цепь: винт Ручной/автоматический сброс
4 462 ₽С НДС
Код товара: 3RU21364DB0
Доступен к заказу
01
Описание
Реле перегрузки 18–25 A теплов. для защиты двигателя типоразмер S2, класс 10 Для установки на контакторах Главная цепь: винт Вспомогательная цепь: винт Ручной/автоматический сброс
Мощность потерь [Вт] при расчетном значении тока10,5 Вт
При переменном токе в теплом рабочем состоянии
На каждый полюс3,5 Вт
Напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение690 В
Выдерживаемое импульсное напряжение расчетное значение макс. допустимое напряжение для безопасного6 кВ
Разъединения
В сетях с незаземленной нейтральной точкой между двумя вспомогательными цепями415 В
В сетях с заземленной нейтральной точкой между двумя вспомогательными цепями415 В
В сетях с незаземленной нейтральной точкой между главной и вспомогательной цепью690 В
В сетях с заземленной нейтральной точкой между главной и вспомогательной цепью690 В
Ударопрочность согласно МЭК 60068-2-278г / 11 мс
Тип взрывозащиты согласно производственной директиве ATEX 2014/34/EUEx II (2) GD
Сертификат соответствия согласно производственной директиве ATEX 2014/34/EUDMT 98 ATEX G 001
Справочный идентификатор согласно МЭК 81346- 2:2009F
Директива RoHS (дата)10/15/2014
Высота над уровнем моря при высоте над уровнем моря макс.2 000 м
Окружающая температура
При эксплуатации-40 ... +70 °C
При хранении-55 ... +80 °C
При транспортировке-55 ... +80 °C
Температурная компенсация-40 ... +60 °C
Относительная атмосферная влажность при эксплуатации10 ... 95 %
Число полюсов для главной цепи3
Регулируемый порог срабатывания по току токозависимого расцепителя перегрузки18 ... 25 А
Рабочее напряжение
Расчетное значение690 В
При AC-3e расчетное значение макс.690 В
Рабочая частота расчетное значение50 ... 60 Гц
Рабочий ток расчетное значение25 А
Рабочий ток при AC-3e при 400 В расчетное значение25 А
Рабочая мощность
При AC-3
При 400 В расчетное значение11 кВт
При 500 В расчетное значение15 кВт
При 690 В расчетное значение22 кВт
При AC-3e
При 400 В расчетное значение11 кВт
При 500 В расчетное значение15 кВт
При 690 В расчетное значение22 кВт
Исполнение вспомогательного выключателявстроенный
Число размыкающих контактов для1
Вспомогательных контактов
Примечаниедля отключения контактора
Число замыкающих контактов для1
Вспомогательных контактов
Примечаниедля сообщения "расцеплено"
Число переключающих контактов для вспомогательных контактов0
Рабочий ток вспомогательных контактов при AC-15
При 24 В3 А
При 110 В3 А
При 120 В3 А
При 125 В3 А
При 230 В2 А
При 400 В1 А
При 690 В0,75 А
Рабочий ток вспомогательных контактов при DC-13
При 24 В2 А
При 60 В0,3 А
При 110 В0,22 А
При 125 В0,22 А
При 220 В0,11 А
Исполнение линейного защитного автомата для защиты вспомогательного выключателя от короткого замыкания требуется6А (Ik меньше или равно 0,5 кА; U меньше или равно 260 В)
Нагрузочная способность контакта вспомогательных контактов согласно ULB600 / R300
Функция защиты/ контроля
Класс срабатыванияCLASS 10
Исполнение расцепителя тока перегрузкитепловой
Электродвигателя
При 480 В расчетное значение25 А
При 600 В расчетное значение25 А
Защита от коротких замыканий
Исполнение плавкой вставки предохранителя
Для защиты вспомогательного выключателя от короткого замыкания требуетсяпредохранитель gG: 6 А, быстродействующий: 10 А
Монтажное положениелюбой
Вид крепленийУстановка контакторов
Высота90 мм
Ширина55 мм
Глубина105 мм
Компонент изделия съемная клемма для цепи вспомогательного и оперативного токаНет
Исполнение разъема питания
Для главной цепивинтовой зажим
Для цепи вспомогательного и оперативного токавинтовой зажим
Расположение разъема питания для главной цепи вид подключаемых сечений проводов для главныхсверху и снизу
Тонкожильный с заделкой концов кабеля2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
Для проводов американского калибра (AWG) для вспомогательных контактов2x (20 ... 16), 2x (18 ... 14)
Начальный пусковой крутящий момент
Для главных контактов при винтовом зажиме3 ... 4,5 Н·м
Для вспомогательных контактов при винтовом зажиме0,8 ... 1,2 Н·м
Исполнение стержня отверткидиаметр 5 ... 6 мм
Размер шлица отверткиPozidriv Gr. 2
Исполнение резьбы соединительного болта
Для главных контактовM6
Вспомогательных и управляющих контактовM3
Значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 6150820 a
Степень защиты IP с лицевой стороны согласно МЭК 60529IP20
Защита от прикосновения с лицевой стороны согласно МЭК 60529с защитой от вертикального прикосновения пальцем спереди
Индикация
Исполнение индикатора для коммутационного положенияЗаслонка
Сертификаты/ допуски к эксплуатации
For use in hazard-
Ous locationsType Test Certific- Special Test Certific- ates/Test Report ate
Артикул3RU2136-4DB0
Каталог IDCC-IC10
Код группыR711
Товарный код85364900
Вес нетто (кг)0,330 Кг
Вид продуктов3RU2 для стандартных применений
ПроизводительSiemens
Ценовая группа41F
Группа продукта5346
Размер упаковки61 × 96 × 111 мм
Единица измеренияшт.
Описание продуктаРеле перегрузки 18…25 A, для защиты электродвигателя, типоразмер S2, КЛАСС 10, для монтажа на контактор, главная цепь: винтовые клеммы, вспом. цепь: винтовые клеммы, сброс: ручной-авто
Страна происхожденияГермания
Количество в упаковке1
Заказной номер (артикул)3RU2136-4DB0
Жизненный цикл продукта (PLM)PM300: Активный продукт
