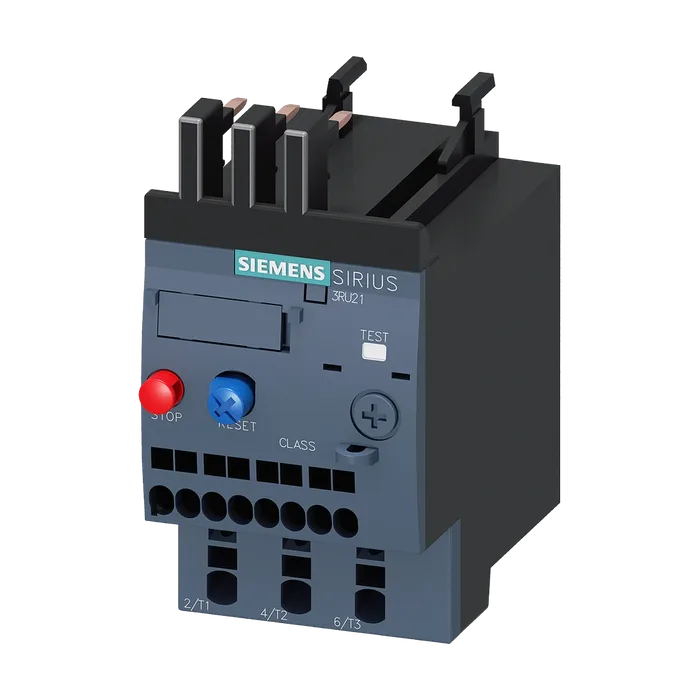

Реле перегрузки 11–16 A теплов. для защиты двигателя типоразмер S00, класс 10 Для установки на контакторах Главная цепь: пружинная клемма Вспомогательная цепь: пружинная клемма Ручной/автоматический сброс
5 206 ₽С НДС
Код товара: 3RU21164AC0
Доступен к заказу
01
Описание
Реле перегрузки 11–16 A теплов. для защиты двигателя типоразмер S00, класс 10 Для установки на контакторах Главная цепь: пружинная клемма Вспомогательная цепь: пружинная клемма Ручной/автоматический сброс
Мощность потерь [Вт] при расчетном значении тока8,1 Вт
При переменном токе в теплом рабочем состоянии
На каждый полюс2,7 Вт
Напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение690 В
Выдерживаемое импульсное напряжение расчетное значение макс. допустимое напряжение для безопасного6 кВ
Разъединения
В сетях с незаземленной нейтральной точкой между двумя вспомогательными цепями440 В
В сетях с заземленной нейтральной точкой между двумя вспомогательными цепями440 В
В сетях с незаземленной нейтральной точкой между главной и вспомогательной цепью440 В
В сетях с заземленной нейтральной точкой между главной и вспомогательной цепью440 В
Ударопрочность согласно МЭК 60068-2-278g / 11 мс
Тип взрывозащиты согласно производственной директиве ATEX 2014/34/EUEx II (2) GD
Сертификат соответствия согласно производственной директиве ATEX 2014/34/EUDMT 98 ATEX G 001
Справочный идентификатор согласно МЭК 81346- 2:2009F
Директива RoHS (дата)10/01/2009
Высота над уровнем моря при высоте над уровнем моря макс.2 000 м
Окружающая температура
При эксплуатации-40 ... +70 °C
При хранении-55 ... +80 °C
При транспортировке-55 ... +80 °C
Температурная компенсация-40 ... +60 °C
Относительная атмосферная влажность при эксплуатации10 ... 95 %
Число полюсов для главной цепи3
Регулируемый порог срабатывания по току токозависимого расцепителя перегрузки11 ... 16 А
Рабочее напряжение
Расчетное значение690 В
При AC-3e расчетное значение макс.690 В
Рабочая частота расчетное значение50 ... 60 Гц
Рабочий ток расчетное значение16 А
Рабочий ток при AC-3e при 400 В расчетное значение16 А
Рабочая мощность
При AC-3
При 400 В расчетное значение7,5 кВт
При 500 В расчетное значение7,5 кВт
При 690 В расчетное значение11 кВт
При AC-3e
При 400 В расчетное значение7,5 кВт
При 500 В расчетное значение7,5 кВт
При 690 В расчетное значение11 кВт
Исполнение вспомогательного выключателявстроенный
Число размыкающих контактов для1
Вспомогательных контактов
Примечаниедля отключения контактора
Число замыкающих контактов для1
Вспомогательных контактов
Примечаниедля сообщения "расцеплено"
Число переключающих контактов для вспомогательных контактов0
Рабочий ток вспомогательных контактов при AC-15
При 24 В3 А
При 110 В3 А
При 120 В3 А
При 125 В3 А
При 230 В2 А
При 400 В1 А
При 690 В0,75 А
Рабочий ток вспомогательных контактов при DC-13
При 24 В2 А
При 60 В0,3 А
При 110 В0,22 А
При 125 В0,22 А
При 220 В0,11 А
Нагрузочная способность контакта вспомогательных контактов согласно ULB600 / R300
Класс срабатыванияCLASS 10
Исполнение расцепителя тока перегрузкитепловой
Электродвигателя
При 480 В расчетное значение16 А
При 600 В расчетное значение16 А
Исполнение плавкой вставки предохранителя
Для защиты вспомогательного выключателя от короткого замыкания требуетсяпредохранитель gG: 6 A, быстродействующий: 10 А
Монтажное положениелюбой
Вид крепленийУстановка контакторов
Высота87 мм
Ширина45 мм
Глубина70 мм
Компонент изделия съемная клемма для цепи вспомогательного и оперативного токаНет
Исполнение разъема питания
Для главной цепипружинный зажим
Для цепи вспомогательного и оперативного токапружинный зажим
Расположение разъема питания для главной цепи вид подключаемых сечений проводов для главныхсверху и снизу
Контактов
Однопроводной или многопроводной1x (0,5 ... 4 мм²)
Тонкожильный с заделкой концов кабеля1x (0,5 ... 2,5 мм²)
Тонкожильный без заделки концов кабеля1x (0,5 ... 2,5 мм²)
Вид подключаемых сечений проводов
Для вспомогательных контактов
Однопроводной или многопроводной2x (0,5 ... 2,5 мм²)
Тонкожильный с заделкой концов кабеля2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
Тонкожильный без заделки концов кабеля2x (0,5 ... 1,5 мм²)
Для проводов американского калибра (AWG) для вспомогательных контактов2x (20 ... 14)
Исполнение стержня отверткидиаметр 3 мм
Размер шлица отвертки3,0 x 0,5 мм
Частота отказов [FIT] при низкой приоритетности запроса согласно SN 3192050 FIT
Средняя наработка на отказ (MTTF) при высокой приоритетности запроса2 280 a
Значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 6150820 a
Степень защиты IP с лицевой стороны согласно МЭК 60529IP20
Защита от прикосновения с лицевой стороны согласно МЭК 60529с защитой от вертикального прикосновения пальцем спереди
Исполнение индикатора для коммутационного положенияЗаслонка
For use in hazard-
Ous locations
Артикул3RU2116-4AC0
Каталог IDCC-IC10
Код группыR711
Товарный код85364900
Вес Нетто (Кг)0,179 Кг
Вид продуктов3RU2 for standard applications
ПроизводительSiemens
Ценовая Группа41F
Группа Продукта5346
Размер упаковки49,00 x 102,00 x 84,00
Единицы Измерения1 шт.
Описание ПродуктаРеле перегрузки 11...16 A, для защиты электродвигателя, типоразмер S00, КЛАСС 10, для монтажа на контактор, главная цепь: пружинные клеммы, вспом. цепь: пружинные клеммы, сброс: ручной-авто
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)3RU2116-4AC0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
