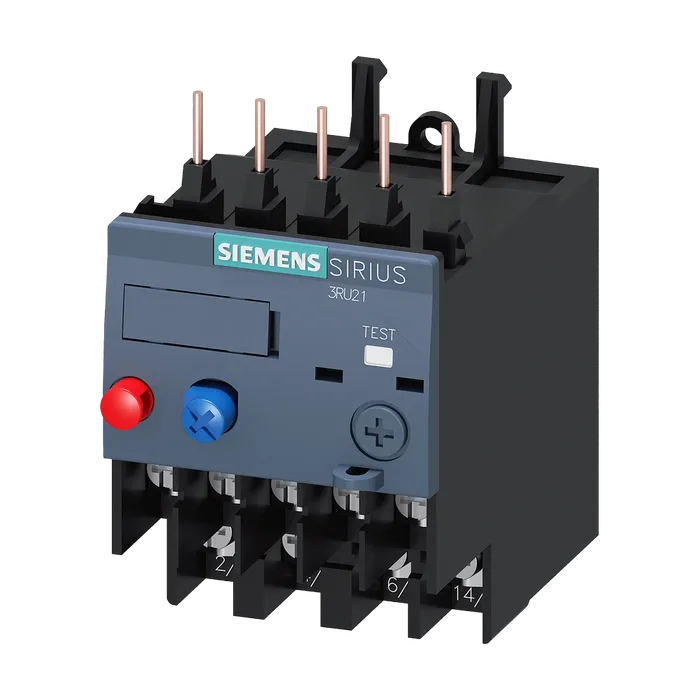

Реле перегрузки 0,35–0,50 A теплов. для защиты двигателя типоразмер S00, класс 10 Для установки на контакторах Главная цепь: глухой кабельный наконечник Вспомогательная цепь: глухой кабельный наконечник Ручной/автоматический сброс
5 206 ₽С НДС
Код товара: 3RU21160FJ0
Доступен к заказу
01
Описание
Реле перегрузки 0,35–0,50 A теплов. для защиты двигателя типоразмер S00, класс 10 Для установки на контакторах Главная цепь: глухой кабельный наконечник Вспомогательная цепь: глухой кабельный наконечник Ручной/автоматический сброс
Мощность потерь [Вт] при расчетном значении тока4,8 Вт
При переменном токе в теплом рабочем состоянии
На каждый полюс1,6 Вт
Напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение690 В
Выдерживаемое импульсное напряжение расчетное значение макс. допустимое напряжение для безопасного6 кВ
Разъединения
В сетях с незаземленной нейтральной точкой между двумя вспомогательными цепями440 В
В сетях с заземленной нейтральной точкой между двумя вспомогательными цепями440 В
В сетях с незаземленной нейтральной точкой между главной и вспомогательной цепью440 В
В сетях с заземленной нейтральной точкой между главной и вспомогательной цепью440 В
Ударопрочность согласно МЭК 60068-2-278g / 11 мс
Тип взрывозащиты согласно производственной директиве ATEX 2014/34/EUEx II (2) GD
Сертификат соответствия согласно производственной директиве ATEX 2014/34/EUDMT 98 ATEX G 001
Справочный идентификатор согласно МЭК 81346- 2:2009F
Директива RoHS (дата)10/01/2009
Высота над уровнем моря при высоте над уровнем моря макс.2 000 м
Окружающая температура
При эксплуатации-40 ... +70 °C
При хранении-55 ... +80 °C
При транспортировке-55 ... +80 °C
Температурная компенсация-40 ... +60 °C
Относительная атмосферная влажность при эксплуатации10 ... 95 %
Число полюсов для главной цепи3
Регулируемый порог срабатывания по току токозависимого расцепителя перегрузки0,35 ... 0,5 А
Рабочее напряжение
Расчетное значение690 В
При AC-3e расчетное значение макс.690 В
Рабочая частота расчетное значение50 ... 60 Гц
Рабочий ток расчетное значение0,5 А
Рабочий ток при AC-3e при 400 В расчетное значение0,5 А
Рабочая мощность
При AC-3
При 400 В расчетное значение0,12 кВт
При 500 В расчетное значение0,18 кВт
При 690 В расчетное значение0,25 кВт
При AC-3e
При 400 В расчетное значение0,12 кВт
При 500 В расчетное значение0,18 кВт
При 690 В расчетное значение0,25 кВт
Исполнение вспомогательного выключателявстроенный
Число размыкающих контактов для1
Вспомогательных контактов
Примечаниедля отключения контактора
Число замыкающих контактов для1
Вспомогательных контактов
Примечаниедля сообщения "расцеплено"
Число переключающих контактов для вспомогательных контактов0
Рабочий ток вспомогательных контактов при AC-15
При 24 В3 А
При 110 В3 А
При 120 В3 А
При 125 В3 А
При 230 В2 А
При 400 В1 А
При 690 В0,75 А
Рабочий ток вспомогательных контактов при DC-13
При 24 В2 А
При 60 В0,3 А
При 110 В0,22 А
При 125 В0,22 А
При 220 В0,11 А
Нагрузочная способность контакта вспомогательных контактов согласно ULB600 / R300
Класс срабатыванияCLASS 10
Исполнение расцепителя тока перегрузкитепловой
Электродвигателя
При 480 В расчетное значение0,5 А
При 600 В расчетное значение0,5 А
Исполнение плавкой вставки предохранителя
Для защиты вспомогательного выключателя от короткого замыкания требуетсяпредохранитель gG: 6 A, быстродействующий: 10 А
Монтажное положениелюбой
Вид крепленийУстановка контакторов
Высота76 мм
Ширина45 мм
Глубина70 мм
Компонент изделия съемная клемма для цепи вспомогательного и оперативного токаНет
Исполнение разъема питания
Для главной цепиCоединение на кольцевых кабельных наконечниках
Для цепи вспомогательного и оперативного токасоединение для кольцевых кабельных наконечников
Расположение разъема питания для главной цеписверху и снизу
Начальный пусковой крутящий момент
Для главных контактов для кольцевого кабельного наконечника1,2 ... 0,8 Н·м
Для вспомогательных контактов для кольцевого кабельного наконечника0,8 ... 1,2 Н·м
Наружный диаметр используемого кольцевого кабельного наконечника макс.7,5 мм
Исполнение стержня отверткидиаметр 5 ... 6 мм
Размер шлица отверткиPozidriv Gr. 2
Исполнение резьбы соединительного болта
Для главных контактовM3
Вспомогательных и управляющих контактовM3
Частота отказов [FIT] при низкой приоритетности запроса согласно SN 3192050 FIT
Средняя наработка на отказ (MTTF) при высокой приоритетности запроса2 280 a
Значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 6150820 a
Степень защиты IP с лицевой стороны согласно МЭК 60529IP00
Исполнение индикатора для коммутационного положенияЗаслонка
For use in hazard-
Ous locations
Артикул3RU2116-0FJ0
Каталог IDCC-IC10
Код группыR711
Товарный код85364900
Вес Нетто (Кг)0,143 Кг
Вид продуктов3RU2 for standard applications
ПроизводительSiemens
Ценовая Группа41F
Группа Продукта5346
Размер упаковки49,00 x 102,00 x 84,00
Единицы Измерения1 шт.
Описание ПродуктаРеле перегрузки 0.35...0.50 A, для защиты электродвигателя, типоразмер S00, КЛАСС 10, для монтажа на контактор, главная цепь: подключение кабелей с кольцевыми кабельными наконечниками, вспом. цепь: подключение кабелей с кольцевыми кабельными наконечниками, сброс: ручной-авто
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)3RU2116-0FJ0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM410: Поддержка продукта завершена
