Тепловое реле 3RU Siemens 3RU2116-0CB0
Доступен к заказу

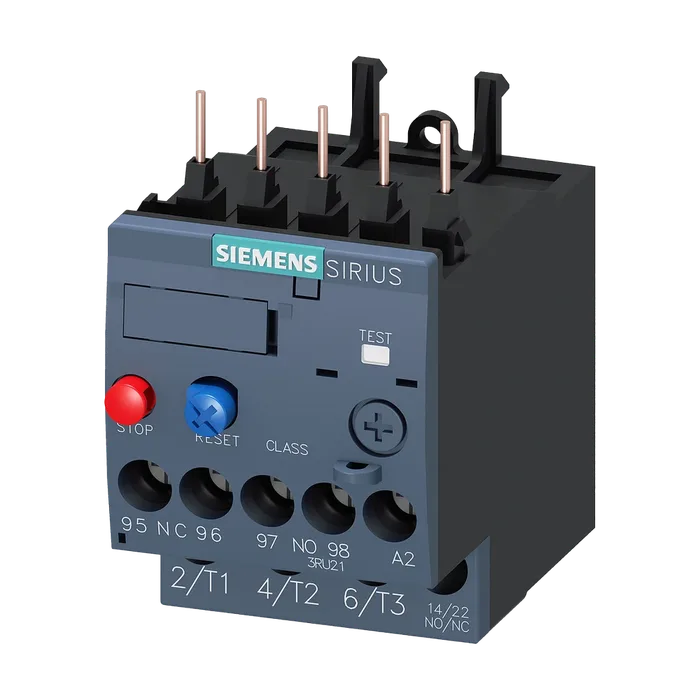

Тепловое реле 3RU Siemens 3RU2116-0CB0
Реле перегрузки 0,18–0,25 A теплов. для защиты двигателя типоразмер S00, класс 10 Для установки на контакторах Главная цепь: винт Вспомогательная цепь: винт Ручной/автоматический сброс
4 972 ₽ С НДС
Код товара: 3RU21160CB0
Доступен к заказу
01
Описание
Реле перегрузки 0,18–0,25 A теплов. для защиты двигателя типоразмер S00, класс 10 Для установки на контакторах Главная цепь: винт Вспомогательная цепь: винт Ручной/автоматический сброс
Торговая марка изделия SIRIUS
Наименование изделия Термическое реле перегрузки
Наименование типа изделия 3RU2
Типоразмер реле перегрузки S00
Типоразмер контактора комбинируемый корпоративный S00
Мощность потерь [Вт] при расчетном значении тока 4,8 Вт
При переменном токе в теплом рабочем состоянии
На каждый полюс 1,6 Вт
Напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение 690 В
Выдерживаемое импульсное напряжение расчетное значение макс. допустимое напряжение для безопасного 6 кВ
Разъединения
В сетях с незаземленной нейтральной точкой между двумя вспомогательными цепями 440 В
В сетях с заземленной нейтральной точкой между двумя вспомогательными цепями 440 В
В сетях с незаземленной нейтральной точкой между главной и вспомогательной цепью 440 В
В сетях с заземленной нейтральной точкой между главной и вспомогательной цепью 440 В
Ударопрочность согласно МЭК 60068-2-27 8g / 11 мс
Тип взрывозащиты согласно производственной директиве ATEX 2014/34/EU Ex II (2) GD
Сертификат соответствия согласно производственной директиве ATEX 2014/34/EU DMT 98 ATEX G 001
Справочный идентификатор согласно МЭК 81346- 2:2009 F
Директива RoHS (дата) 10/01/2009
Высота над уровнем моря при высоте над уровнем моря макс. 2 000 м
Окружающая температура
При эксплуатации -40 ... +70 °C
При хранении -55 ... +80 °C
При транспортировке -55 ... +80 °C
Температурная компенсация -40 ... +60 °C
Относительная атмосферная влажность при эксплуатации 10 ... 95 %
Число полюсов для главной цепи 3
Регулируемый порог срабатывания по току токозависимого расцепителя перегрузки 0,18 ... 0,25 А
Рабочее напряжение
Расчетное значение 690 В
При AC-3e расчетное значение макс. 690 В
Рабочая частота расчетное значение 50 ... 60 Гц
Рабочий ток расчетное значение 0,25 А
Рабочий ток при AC-3e при 400 В расчетное значение 0,25 А
Рабочая мощность
При AC-3
При 400 В расчетное значение 0,06 кВт
При 500 В расчетное значение 0,09 кВт
При 690 В расчетное значение 0,12 кВт
При AC-3e
При 400 В расчетное значение 0,06 кВт
При 500 В расчетное значение 0,09 кВт
При 690 В расчетное значение 0,12 кВт
Исполнение вспомогательного выключателя встроенный
Число размыкающих контактов для 1
Вспомогательных контактов
Примечание для отключения контактора
Число замыкающих контактов для 1
Вспомогательных контактов
Примечание для сообщения "расцеплено"
Число переключающих контактов для вспомогательных контактов 0
Рабочий ток вспомогательных контактов при AC-15
При 24 В 3 А
При 110 В 3 А
При 120 В 3 А
При 125 В 3 А
При 230 В 2 А
При 400 В 1 А
При 690 В 0,75 А
Рабочий ток вспомогательных контактов при DC-13
При 24 В 2 А
При 60 В 0,3 А
При 110 В 0,22 А
При 125 В 0,22 А
При 220 В 0,11 А
Нагрузочная способность контакта вспомогательных контактов согласно UL B600 / R300
Класс срабатывания CLASS 10
Исполнение расцепителя тока перегрузки тепловой
Электродвигателя
При 480 В расчетное значение 0,25 А
При 600 В расчетное значение 0,25 А
Исполнение плавкой вставки предохранителя
Для защиты вспомогательного выключателя от короткого замыкания требуется предохранитель gG: 6 A, быстродействующий: 10 А
Монтажное положение любой
Вид креплений Установка контакторов
Высота 76 мм
Ширина 45 мм
Глубина 70 мм
Компонент изделия съемная клемма для цепи вспомогательного и оперативного тока Нет
Исполнение разъема питания
Для главной цепи винтовой зажим
Для цепи вспомогательного и оперативного тока винтовой зажим
Расположение разъема питания для главной цепи вид подключаемых сечений проводов для главных сверху и снизу
Контактов
Однопроводной или многопроводной 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²), 2x 4 мм²
Тонкожильный с заделкой концов кабеля 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
Вид подключаемых сечений проводов
Для вспомогательных контактов
Однопроводной или многопроводной 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
Тонкожильный с заделкой концов кабеля 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
Для проводов американского калибра (AWG) для вспомогательных контактов 2x (20 ... 16), 2x (18 ... 14)
Начальный пусковой крутящий момент
Для главных контактов при винтовом зажиме 0,8 ... 1,2 Н·м
Для вспомогательных контактов при винтовом зажиме 0,8 ... 1,2 Н·м
Исполнение стержня отвертки диаметр 5 ... 6 мм
Размер шлица отвертки Pozidriv Gr. 2
Исполнение резьбы соединительного болта
Для главных контактов M3
Вспомогательных и управляющих контактов M3
Частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920 50 FIT
Средняя наработка на отказ (MTTF) при высокой приоритетности запроса 2 280 a
Значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 20 a
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
Защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от вертикального прикосновения пальцем спереди
Исполнение индикатора для коммутационного положения Заслонка
For use in hazard-
Ous locations
Артикул 3RU2116-0CB0
Каталог ID CC-IC10
Код группы R711
Товарный код 85364900
Вес Нетто (Кг) 0,150 Кг
Вид продуктов 3RU2 for standard applications
Производитель Siemens
Ценовая Группа 41F
Группа Продукта 5346
Размер упаковки 49,00 x 102,00 x 84,00
Единицы Измерения 1 шт.
Описание Продукта Реле перегрузки 0.18...0.25 A, для защиты электродвигателя, типоразмер S00, КЛАСС 10, для монтажа на контактор, главная цепь: винтовые клеммы, вспом. цепь: винтовые клеммы, сброс: ручной-авто
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 3RU2116-0CB0
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 1 день
