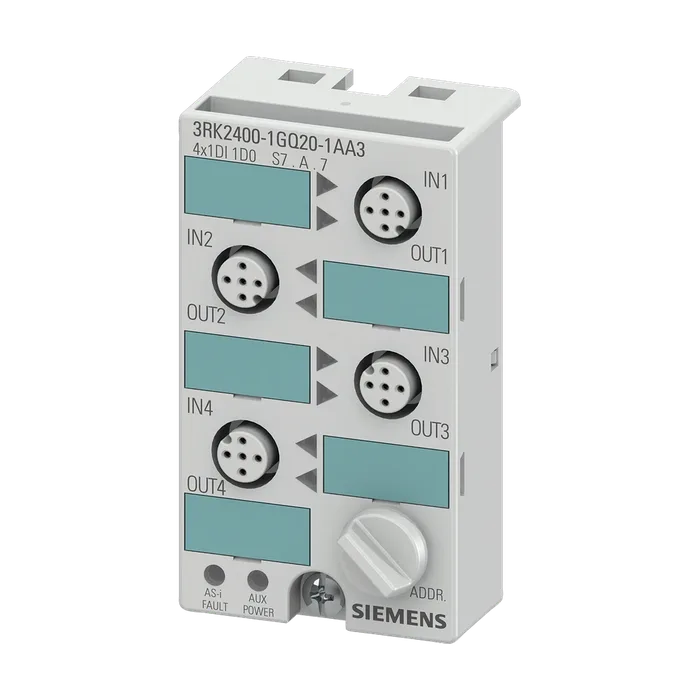

Компактный модуль AS-i K45, цифровой A/B-подчиненный компонент, 4 x (1 ЦВх/1 ЦВых), IP67 4 x 1 вход/1 выход 4 x розетка М12 Суммарный ток для всех входов Выходы макс. 500 мА Питание входов/выходов от 24 В DC Монтажная панель 3RK1901-2EA00 или 3RK1901-2DA00 отдельно отдельно
12 755,19 ₽С НДС
Код товара: 3RK24001GQ201AA3
Доступен к заказу
01
Описание
Компактный модуль AS-i K45, цифровой A/B-подчиненный компонент, 4 x (1 ЦВх/1 ЦВых), IP67 4 x 1 вход/1 выход 4 x розетка М12 Суммарный ток для всех входов Выходы макс. 500 мА Питание входов/выходов от 24 В DC Монтажная панель 3RK1901-2EA00 или 3RK1901-2DA00 отдельно отдельно
Исполнение изделияцифровые модули E/A для использования на панели IP 67 - K45
Тип4 x (1 вход / 1 выход)
Исполнение типа ведомого устройстваисполнительный модуль A/B (Spec. 3.0)
Конфигурация вход/выход7
Код ID/ID2A/7
Количество гнёзда вход/выход4
Исполнение разъема питания входов и выходоввинтовое соединение M12
AS-Interface общее потребление тока макс.45 мА
Рабочее напряжение в соответствии со спецификацией AS-Interface26,5 ... 31,6 В
Заземляющее присоединениепосредством штырька 5 гнезд M12. отвод через плоский штекер (2,8 x 0,8 мм форма A)
Адресацияпереднее гнездо адресации
AS-Interface соединение защита от перепутывания полярностивстроенный
Указание при поставкеПоставка модулей осуществляется без монтажной платы.
Указание 2Для данного модуля требуется ведущий блок по спецификации AS- i.
Тип источника питания для питания датчиковчерез AUX POWER
Входное напряжение16,5 ... 30 В
Характеристика питания датчика устойчивый к коротким замыканиям и перегрузкам допустимый ток длительной нагрузки питанияДа
Датчиков для всех входов
При окружающей температуре 40 °C650 мА
При окружающей температуре 55 °C500 мА
Число цифровых входов4
Способ подключениядвух- и трехпроводная техника
Входная проводкатранзистор PNP
Тип напряжения значений входного напряженияПостоянный ток
Входы коммутационный уровень-высокий мин10 В
Входной ток на цифровом входе
При сигнале <1> мин.6 мА
При сигнале <0> макс.1,5 мА
Входы загрузка гнезд
Штырек 1электропитание сенсора L+
Штырек 2выход
Штырек 3электропитание сенсора/выходы L-
Штырек 4ввод данных
Штырек 5подключение заземления
Исполнение разводки выводов входовY-загрузка
Число цифровых выходов4
Тип напряжения значений выходного напряженияПостоянный ток
Выходы электропитание от внешнего источника DC 24 Вчерез черный плоский кабель AS-Interface
Допустимый ток длительной нагрузки полупроводникового выхода при DC-13 при 24 В0,5 А
Вид креплениймонтаж на монтажной шине/стеновой монтаж через монтажную плату для компактного модуля K45
Ударопрочность15г / 11 мсек
Артикул3RK2400-1GQ20-1AA3
Каталог IDCC-IC10
Код группыR711
Товарный код85371098
Вес Нетто (Кг)0,050 Кг
Вид продуктовМодуль дискретного ввода/вывода К45 с IP67
ПроизводительSiemens
Ценовая Группа42C
Группа Продукта3720
Размер упаковки45,00 x 105,00 x 50,00
Единицы Измерения1 шт.
Описание ПродуктаAS-INTERFACE КОМПАКТН.МОДУЛЬ K45, A/B SLAV,E (SPEC. 3.0), IP67, DIGITAL, 4X(1DI/1DO), MAX. 200MA ДЛЯ ALL I/O IN TOTAL MOUNTING PLATE 3RK19012EA00 ИЛИ 3RK19012DA00 ДО BE ORDEКРАСН. SEPARATELY
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3RK2400-1GQ20-1AA3
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
