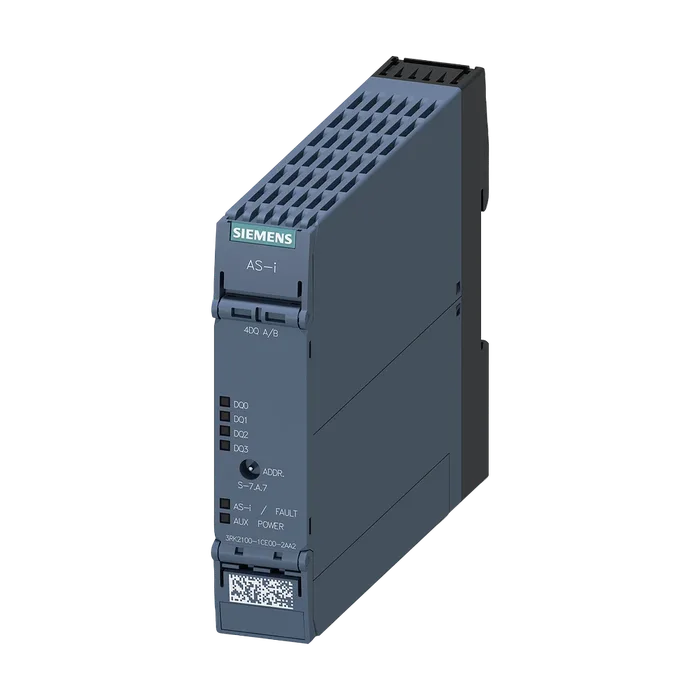

Модуль AS-i SlimLine Compact SC22.5, цифровой, A/B-подчиненный компонент 4 ЦВых, IP20 4 x выход, 2 A, 24 В DC макс. 4 A на все выходы винтовые клеммы Установочная ширина 22,5 мм
9 482,51 ₽С НДС
Код товара: 3RK21001CE002AA2
Доступен к заказу
01
Описание
Модуль AS-i SlimLine Compact SC22.5, цифровой, A/B-подчиненный компонент 4 ЦВых, IP20 4 x выход, 2 A, 24 В DC макс. 4 A на все выходы винтовые клеммы Установочная ширина 22,5 мм
Наименование изделияМодуль ввода-вывода Slimline Compact для установки в распределительном шкафе
Исполнение изделияAS-i SC22.5, 4DQ A/B
Степень защиты IPIP20
Исполнение типа ведомого устройстваисполнительный модуль A/B (Spec. 3.0)
Профиль ведомого интерфейса ASS-7.A.7
Код ID17; Настройка неизменяемая
Рабочее напряжение согласно спецификации интерфейса AS18 ... 31,6 В
Функция изделия пригоден для питания AS-i 24 ВДа
Протокол поддерживается протокол интерфейса AS потребляемый ток из профильных кабелейДа
Интерфейса AS
При 30 В макс.45 мА
При 24 В с AS-i Power24V макс.45 мА
Вид настройки адреса ведомых устройств AS-iЧерез передний разъем адресации
Исполнение индикатора
Как индикация состояния входов/выходовСветодиодный индикатор желтый/красный
Для интерфейса ASСветодиодный индикатор зеленый/красный
Справочный идентификатор
Согласно DIN EN 61346-2K
Согласно DIN 40719 с дополнением согласно МЭК 204-2 согласно МЭК 750A
Ударопрочность15 g / 11 мс (модули) или 10 g / 11 мс (модули с приборным разъемом)
Прочие указанияДля электропитания выходных цепей необходим внешний дополнительный источник питания (AUX POWER) 20 – 30 В пост. тока. Дополнительный источник питания должен соответствовать IEC 60990 (PELV), класс защиты III.
Число цифровых входов0
Число цифровых входов противоаварийный0
Число цифровых выходов4
Исполнение коммутационного выходатранзистор (PNP)
Функция изделия для источника питания защита от перемены полярностиДа
Характеристика выхода устойчивый к коротким замыканиямДа
Функция изделияВстроенная защита от индуктивных влияний
Суммарный ток цифровых выходов на каждый модуль макс.4 А
Тип источника питания на выходахЧерез AUX POWER
Допустимый ток длительной нагрузки полупроводникового выхода при DC-13 при 24 В2 А
Число аналоговых входов0
Число аналоговых выходов0
Для модульного соединителя
Для интерфейса AS2 А
Для внешнего вспомогательного напряжения4 А
Вид крепленийВинтовое и защёлкивающееся крепление
Высота100 мм
Ширина22,5 мм
Глубина120 мм
Окружающая температура
При эксплуатации-25 ... +70 °C
При хранении-40 ... +85 °C
Исполнение разъема питания входов и выходовВинтовые клеммы
Тонкожильный с заделкой концов кабеля1x (0,25 ... 2,5 мм²), 2x (0,25 ... 1,0 мм²)
Тонкожильный без заделки концов кабеляне допускается
Для проводов американского калибра (AWG) однопроводной1x (20 ... 14), 2x (18 ... 16)
Для проводов американского калибра (AWG) многопроводнойне допускается
Артикул3RK2100-1CE00-2AA2
Каталог IDCC-IC10
Код группыR711
Товарный код85371098
Вес Нетто (Кг)0,193 Кг
Вид продуктовSlimLine Compact
ПроизводительSiemens
Ценовая Группа42C
Группа Продукта3720
Размер упаковки161,00 x 111,00 x 38,00
Единицы Измерения1 шт.
Описание ПродуктаМодуль AS-i SlimLine Compact SC22.5, цифровой, A/B-подчиненный компонент 4 ЦВых, IP20 4 x выход, 2 A, 24 В DC макс. 4 A на все выходы винтовые клеммы Установочная ширина 22,5 мм
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)3RK2100-1CE00-2AA2
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
