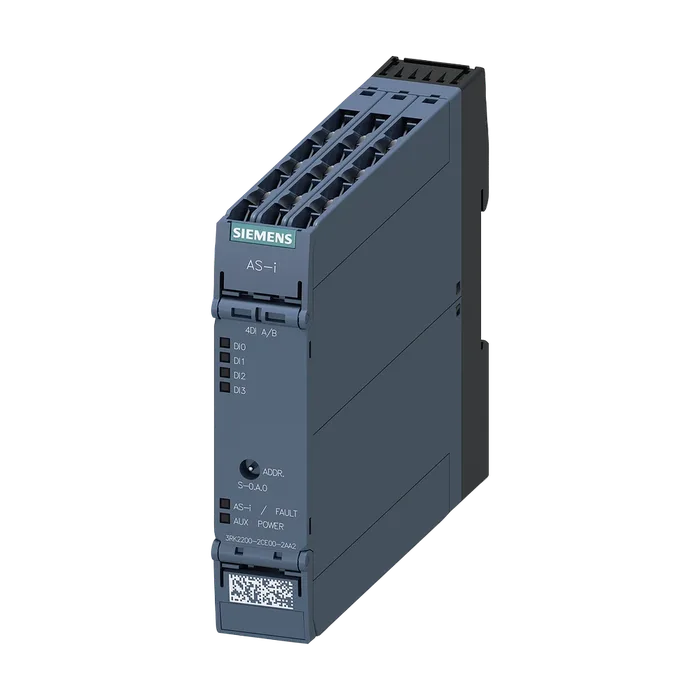

Модуль AS-i SlimLine Compact SC22.5, цифровой, A/B-подчиненный компонент 4 ЦВх, IP20 4 x вход для 3-проводного датчика Питание датчика с возможностью переключения винтовые клеммы Установочная ширина 22,5 мм
22 224 ₽С НДС
Код товара: 3RK22002CE002AA2
Доступен к заказу
01
Описание
Модуль AS-i SlimLine Compact SC22.5, цифровой, A/B-подчиненный компонент 4 ЦВх, IP20 4 x вход для 3-проводного датчика Питание датчика с возможностью переключения винтовые клеммы Установочная ширина 22,5 мм
Наименование изделияМодуль ввода-вывода Slimline Compact для установки в распределительном шкафе
Исполнение изделияAS-i SC22.5, 4DI A/B, 3 провода
Степень защиты IPIP20
Исполнение типа ведомого устройстваисполнительный модуль A/B
Профиль ведомого интерфейса ASS-0.A.0
Код ID17; Заводская настройка, изменяемая
Рабочее напряжение согласно спецификации интерфейса AS18 ... 31,6 В
Функция изделия пригоден для питания AS-i 24 ВДа
Протокол поддерживается протокол интерфейса AS потребляемый ток из профильных кабелейДа
Интерфейса AS
При 30 В макс.270 мА
При 24 В с AS-i Power24V макс.270 мА
Вид настройки адреса ведомых устройств AS-iЧерез передний разъем адресации
Исполнение индикатора
Как индикация состояния входов/выходовСветодиодный индикатор желтый
Для интерфейса ASСветодиодный индикатор зеленый/красный
Справочный идентификатор
Согласно DIN EN 61346-2K
Согласно DIN 40719 с дополнением согласно МЭК 204-2 согласно МЭК 750A
Ударопрочность15 g / 11 мс (модули) или 10 g / 11 мс (модули с приборным разъемом)
Прочие указанияДля электропитания выходных цепей необходим внешний дополнительный источник питания (AUX POWER) 20 – 30 В пост. тока. Дополнительный источник питания должен соответствовать IEC 60990 (PELV), класс защиты III.
Число цифровых входов4
Число цифровых входов противоаварийный0
Тип входной характеристикиPNP Type 2
Способ подключениядвух- и трехпроводная техника
Тип источника питания для питания датчиковAS-интерфейс/переключение на U_AUX
Допустимый ток длительной нагрузки питания датчиков для всех входов при окружающей500 мА
Температуре 40 °C
Примечание200 мА при питании через AS-интерфейс / 500 мА при питании через Uaux
Характеристика питания датчика устойчивый к коротким замыканиям и перегрузкам падение напряжения на контактах питанияДа
Датчиков
От интерфейса AS8,5 В
От внешнего вспомогательного напряжения1 В
Число цифровых выходов0
Число аналоговых входов0
Число аналоговых выходов0
Для модульного соединителя
Для интерфейса AS2 А
Для внешнего вспомогательного напряжения4 А
Вид крепленийВинтовое и защёлкивающееся крепление
Высота100 мм
Ширина22,5 мм
Глубина120 мм
Окружающая температура
При эксплуатации-25 ... +70 °C
При хранении-40 ... +85 °C
Исполнение разъема питания входов и выходовВинтовые клеммы
Тонкожильный с заделкой концов кабеля1x (0,25 ... 2,5 мм²), 2x (0,25 ... 1,0 мм²)
Тонкожильный без заделки концов кабеляне допускается
Для проводов американского калибра (AWG) однопроводной1x (20 ... 14), 2x (18 ... 16)
Для проводов американского калибра (AWG) многопроводнойне допускается
Артикул3RK2200-2CE00-2AA2
Каталог IDCC-IC10
Код группыR711
Товарный код85371098
Вес Нетто (Кг)0,223 Кг
Вид продуктовSlimLine Compact
ПроизводительSiemens
Ценовая Группа42C
Группа Продукта3720
Размер упаковки111,00 x 159,00 x 38,00
Единицы Измерения1 шт.
Описание ПродуктаМодуль AS-i SlimLine Compact SC22.5, цифровой, A/B-подчиненный компонент 4 ЦВх, IP20 4 x вход для 3-проводного датчика Питание датчика с возможностью переключения винтовые клеммы Установочная ширина 22,5 мм
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)3RK2200-2CE00-2AA2
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
