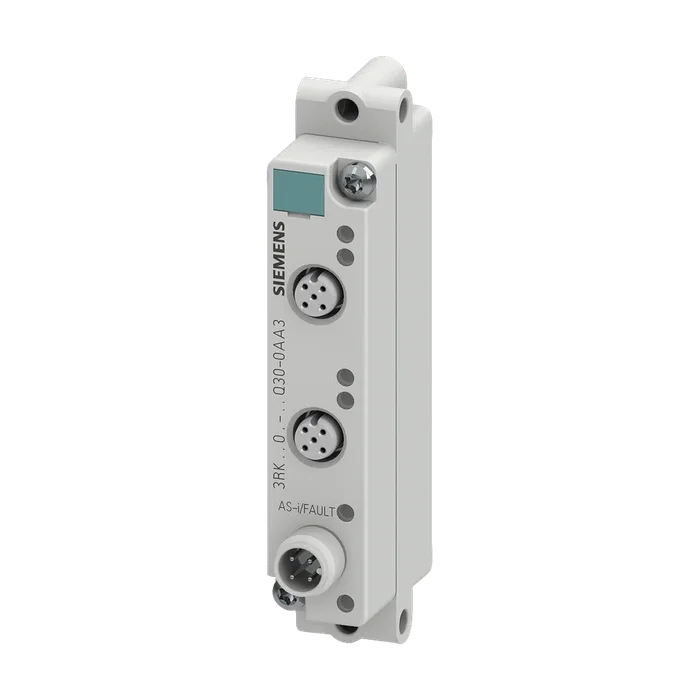

Компактный модуль AS-i K20, цифровой A/B-подчиненный компонент, 4 ЦВх, IP67 2 x 2 входа, макс. 200 мА 2 x розетка М12 с Y-образным расположением выводов
Общие технические данные Исполнение изделия цифровые модули E/A для применения на панели IP 67 - K20
Тип 4 входа
Исполнение типа ведомого устройства исполнительный модуль A/B
Конфигурация вход/выход 0
Код ID/ID2 A/2
Количество гнёзда вход/выход 2
Исполнение разъема питания входов и выходов винтовое соединение M12
AS-Interface общее потребление тока макс. 270 мА
Рабочее напряжение в соответствии со спецификацией AS-Interface 26,5 ... 31,6 В
Заземляющее присоединение не имеется
Адресация через контактное гнездо M12
AS-Interface соединение защита от перепутывания полярности встроенный
Питание датчика Тип источника питания для питания датчиков через AS-Interface
Входное напряжение 16,5 ... 30 В
Характеристика питания датчика устойчивый к коротким замыканиям и перегрузкам допустимый ток длительной нагрузки питания Да
Датчиков для всех входов
При окружающей температуре 40 °C 200 мА
При окружающей температуре 55 °C 150 мА
Входы Число цифровых входов 4
Способ подключения двух- и трехпроводная техника
Входная проводка транзистор PNP
Тип напряжения значений входного напряжения Постоянный ток
Входы коммутационный уровень-высокий мин 10 В
Входной ток на цифровом входе
При сигнале <1> мин. 6 мА
При сигнале <0> макс. 1,5 мА
Входы питание датчиков через AS-Interface стойкий к короткому замыканию и перегрузке
Входы загрузка гнезд
Штырек 1 электропитание сенсора L+
Штырек 2 ввод данных
Штырек 3 электропитание сенсора L-
Штырек 4 ввод данных
Исполнение разводки выводов входов стандартная загрузка
Выходы Число цифровых выходов 0
Индикация Индикация состояния
Индикация вход/выход желтый светодиод
Индикация Uвспом не требуется
Индикация AS-Interface/диагностика двойной светодиод зеленый/красный
Загрузка информационных битов Загрузка информационных битов
Гнездо 1 PIN 4 = IN1 (D0), PIN 2 = IN2 (D1)
Гнездо 2 PIN 4 = IN3 (D2), PIN 2 = IN4 (D3)
Гнездо 3 не имеется
Гнездо 4 не имеется
Условия окружающей среды Окружающая температура
При эксплуатации -25 ... +70 °C
При хранении -40 ... +85 °C
Степень защиты IP IP67
Данные по механике Ширина 20 мм
Высота 108 мм
Глубина 45 мм
Вид креплений монтажная плата не требуется
Ударопрочность 15г / 11 мсек
