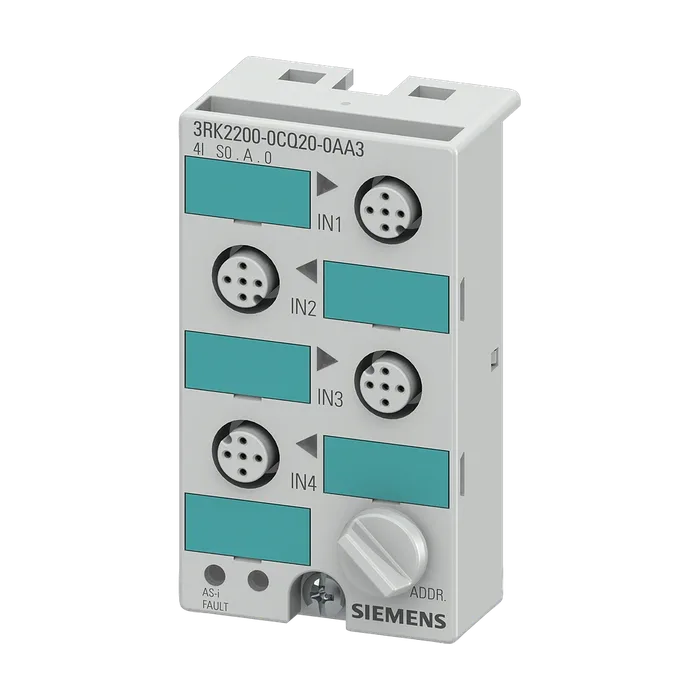

Компактный модуль AS-i K45, цифровой A/B-подчиненный компонент, 4 ЦВх, IP 67 4 x вход, макс. 200 мА 4 x розетка М12 Монтажная панель 3RK1901-2EA00 или 3RK1901-2DA00 отдельно отдельно
15 997 ₽С НДС
Код товара: 3RK22000CQ200AA3
Доступен к заказу
01
Описание
Компактный модуль AS-i K45, цифровой A/B-подчиненный компонент, 4 ЦВх, IP 67 4 x вход, макс. 200 мА 4 x розетка М12 Монтажная панель 3RK1901-2EA00 или 3RK1901-2DA00 отдельно отдельно
Исполнение изделияцифровые модули E/A для использования на панели IP 67 - K45
Тип4 входа
Исполнение типа ведомого устройстваисполнительный модуль A/B
Конфигурация вход/выход0
Код ID/ID2A/0
Количество гнёзда вход/выход4
Исполнение разъема питания входов и выходоввинтовое соединение M12
AS-Interface общее потребление тока макс.270 мА
Рабочее напряжение в соответствии со спецификацией AS-Interface26,5 ... 31,6 В
Заземляющее присоединениепосредством штырька 5 гнезд M12. отвод через плоский штекер (2,8 x 0,8 мм форма A)
Адресацияпереднее гнездо адресации
AS-Interface соединение защита от перепутывания полярностивстроенный
Указание при поставкеПоставка модулей осуществляется без монтажной платы.
Тип источника питания для питания датчиковчерез AS-Interface
Входное напряжение20 ... 30 В
Характеристика питания датчика устойчивый к коротким замыканиям и перегрузкам допустимый ток длительной нагрузки питанияДа
Датчиков для всех входов
При окружающей температуре 40 °C200 мА
Число цифровых входов4
Способ подключениядвух- и трехпроводная техника
Входная проводкатранзистор PNP
Тип напряжения значений входного напряженияПостоянный ток
Входы коммутационный уровень-высокий мин10 В
Входной ток на цифровом входе
При сигнале <1> мин.6 мА
При сигнале <0> макс.1,5 мА
Входы питание датчиков через AS-Interfaceстойкий к короткому замыканию и перегрузке
Входы загрузка гнезд
Штырек 1электропитание сенсора L+
Штырек 2ввод данных
Штырек 3электропитание сенсора L-
Штырек 4ввод данных
Штырек 5подключение заземления
Исполнение разводки выводов входовстандартная загрузка
