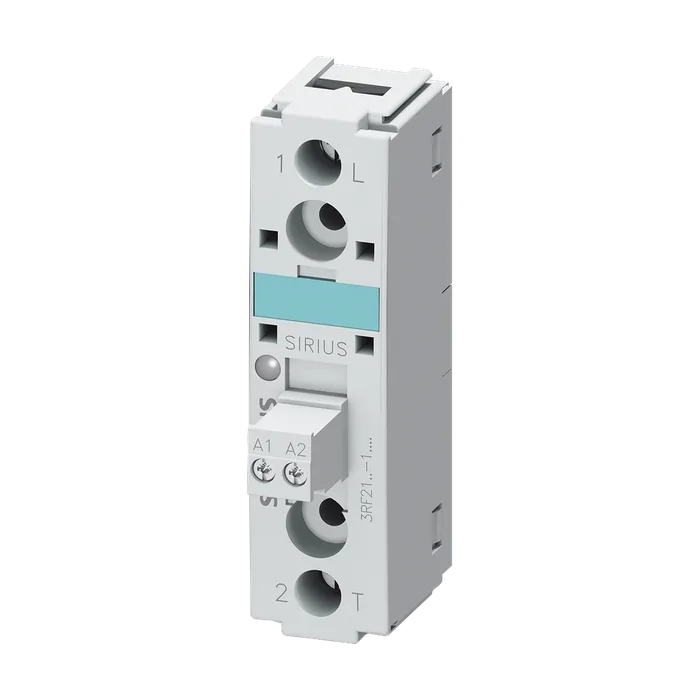

Полупроводниковое реле, 1-фазное, 3RF2 Установочная ширина 22,5 мм, 50 A 48–600 В/24 В DC Винтовые зажимы с мгновенным включением
Торговая марка изделия SIRIUS
Наименование изделия полупроводниковое реле
Исполнение изделия 1-фазный
Наименование типа изделия 3RF21
Заводской номер изделия
Наименование изделия
_1 предлагаемых принадлежностей крышка клемм
_2 предлагаемых принадлежностей регулятор мощности
_3 предлагаемых принадлежностей Конвертер
_4 предлагаемых принадлежностей Контроль нагрузки
_5 предлагаемых принадлежностей Контроль нагрузки, основной
Функция изделия Мгновенно срабатывающий
Мощность потерь [ВА] макс. мощность потерь [Вт] при расчетном значении 66 ВА
Тока
При переменном токе в теплом рабочем состоянии 66 Вт
При переменном токе в теплом рабочем состоянии на каждый полюс 66 Вт
Без тока нагрузки типичный 0,4 Вт
Напряжение развязки расчетное значение 600 В
Тип напряжения оперативного напряжения питания Постоянный ток
Выдерживаемое импульсное напряжение главной цепи расчетное значение 6 кВ
Ударопрочность согласно МЭК 60068-2-27 15г / 11 мсек
Вибропрочность согласно МЭК 60068-2-6 2г
Справочный идентификатор согласно МЭК 81346- 2:2009 Q
Директива RoHS (дата) 05/28/2009
Число полюсов для главной цепи 1
Число замыкающих контактов для главных контактов 1
Число размыкающих контактов для главных контактов 0
Рабочее напряжение при переменном токе
При 50 Гц расчетное значение 48 ... 600 В
При 60 Гц расчетное значение 48 ... 600 В
Рабочая частота расчетное значение 50 ... 60 Гц
Относительный симметричный допуск рабочей частоты рабочий диапазон относительно рабочего 10 %
Напряжения при переменном токе
При 50 Гц 40 ... 660 В
При 60 Гц 40 ... 660 В
Рабочий ток
При AC-51 расчетное значение 50 А
Согласно UL 508 расчетное значение 50 А
Допустимый ток длительной нагрузки макс. 50 А
Рабочий ток мин. 500 мА
Крутизна нарастания напряжения на тиристоре для главных контактов макс. допустимо 1 000 V/μs
Запирающее напряжение на тиристоре для главных контактов макс. допустимо 1 600 В
Обратный ток тиристора 10 мА
Ухудшение температуры 40 °C
Выдерживаемый импульсный ток расчетное значение 600 А
Значение I2t макс. 1 800 A²·s
Тип напряжения оперативного напряжения питания Постоянный ток
Оперативное напряжение питания 1
При постоянном токе расчетное значение 30 В
При постоянном токе 15 ... 24 В
Оперативное напряжение питания
При постоянном токе начальное значение сигнала <1> распознавание 15 В
При постоянном токе конечное значение сигнала <0>-распознавание оперативный ток при мин. оперативном 5 В
Напряжении питания
При постоянном токе 13 мА
Оперативный ток при постоянном токе расчетное значение 15 мА
Время задержки включения 1 мс
Время задержки отключения 1 ms; дополн. макс. полуволна
Число размыкающих контактов для вспомогательных контактов 0
Число замыкающих контактов для вспомогательных контактов 0
Число переключающих контактов для вспомогательных контактов 0
Вид креплений винтовое крепление
Последовательный монтаж Да
Исполнение резьбы винта для крепления оборудования M4
Начальный пусковой крутящий момент крепежных винтов макс. 1,5 Н·м
Начальный пусковой крутящий момент (фунтов/дюйм) крепежных винтов макс. 13 lbf·in
Высота 85 мм
Ширина 22,5 мм
Глубина 48 мм
Исполнение разъема питания
Для главной цепи винтовой зажим
Для цепи вспомогательного и оперативного тока винтовой зажим
Вид подключаемых сечений проводов
Для главных контактов
Однопроводной 2x (1,5 ... 2,5 мм²), 2x (2,5 ... 6 мм²)
Тонкожильный с заделкой концов кабеля 2x (1 ... 2,5 мм²), 2x (2,5 ... 6 мм²), 1x 10 мм²
Для проводов американского калибра (AWG) для главных контактов поперечное сечение подключаемого провода для 2x (14 ... 10)
Главных контактов
Однопроводной или многопроводной 1,5 ... 6 мм²
Тонкожильный с заделкой концов кабеля 1 ... 10 мм²
Вид подключаемых сечений проводов
Для вспомогательных и управляющих контактов
Однопроводной 1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,0 мм²)
Тонкожильный с заделкой концов кабеля 1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,0 мм²)
Тонкожильный без заделки концов кабеля 1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,0 мм²)
Для проводов американского калибра (AWG) для вспомогательных и управляющих контактов 1x (AWG 20 ... 12)
Номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для главных контактов 14 ... 10
Начальный пусковой крутящий момент
Для главных контактов при винтовом зажиме 2 ... 2,5 Н·м
Для вспомогательных и управляющих контактов при винтовом зажиме начальный пусковой крутящий момент 0,5 ... 0,6 Н·м
(фунтов/дюйм)
Для главных контактов при винтовом зажиме 7 ... 10,3 lbf·in
Для вспомогательных и управляющих контактов при винтовом зажиме 4,5 ... 5,3 lbf·in
Исполнение резьбы соединительного болта
Для главных контактов M4
Вспомогательных и управляющих контактов M3
Длина зачистки изоляции провода
Для главных контактов 7 мм
Для вспомогательных и управляющих контактов 7 мм
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
Защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от вертикального прикосновения пальцем спереди
Высота над уровнем моря при высоте над уровнем моря макс. 1 000 м
Окружающая температура
При эксплуатации -25 ... +60 °C
При хранении -55 ... +80 °C
Наведение кондуктивных помех
Вследствие импульса согласно МЭК 61000-4-4 2 кВ / 5 кГц критерий эффективности 2
Вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 2 кВ критерий эффективности 2
Вследствие линейного перенапряжения согласно МЭК 61000-4-5 1 кВ критерий эффективности 2
Вследствие высокочастотного облучения 140 dBuV в диапазоне частот от 0,15 ... 80 МГц, критерий
Согласно МЭК 61000-4-6 эффективности 1
Наведение полевых помех согласно МЭК 61000-4-3 80 МГц ... 1 ГГц 10 В/м, критерий эффективности 1
Электростатический разряд согласно МЭК 61000-4- 4 кВ разряда контакта / 8 кВ грозового разряда, критерий
Излучение высокочастотных кондуктивных помех согласно CISPR11 класс A для промышленного сектора
Излучение высокочастотных полевых помех класс B для жилого, коммерческого и предпринимательского
Согласно CISPR11 электронная защита от короткого замыкания, Исполнение вставки предохранителя сектора
Заводской номер изделия
Предохранитель gS для защиты полупроводников в исполнении NH используемый 3NE1803-0 Предохранителя aR для защиты полупроводников в исполнении NH используемый 3NE8017-1 Предохранителя aR для защиты полупроводников при цилиндрической конструкции 14 x 51 мм используемый 3NC1450
Предохранителя aR для защиты полупроводников при цилиндрической конструкции 22 x 58 мм используемый 3NC2250
Заводской номер изделия предохранителя gG
В исполнении NH используемый 3NA6807-6; Номинальный ток у данных предохранителей меньше, чем у полупроводниковых реле Tle W) 50 0,4K/W
Ver l Modu P40 00,,785KK/W/W 1K/W 30 1,2K/W
Modu Device current / Gerätestrom I (A) Ambient temperature/ Umgebung stemperatur T (°C) e a
