Твердотельное реле 3RF Siemens 3RF2950-0HA16
Доступен к заказу

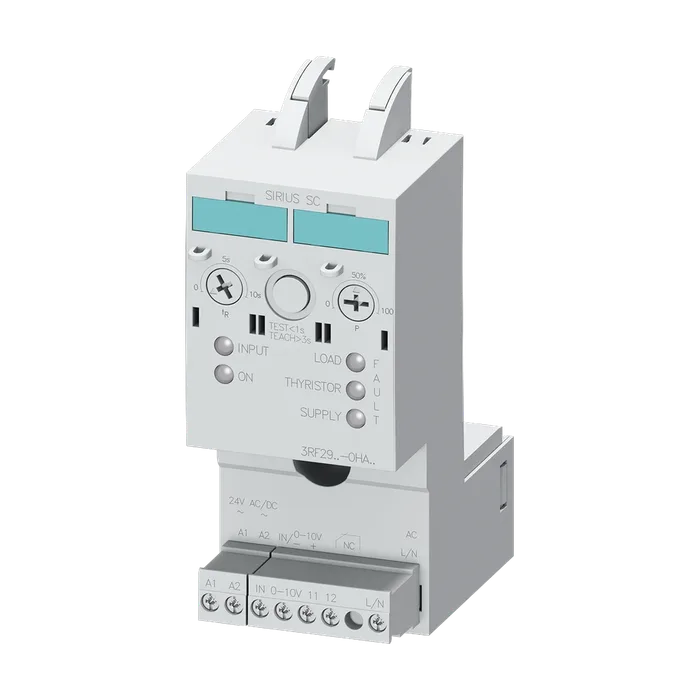

Твердотельное реле 3RF Siemens 3RF2950-0HA16
Регулятор мощности Диапазон тока 50 A/40 °C 400–600 В/24 В AC/DC для полупроводникового реле/контактора
16 163,14 ₽ С НДС
Код товара: 3RF29500HA16
Доступен к заказу
01
Описание
Регулятор мощности Диапазон тока 50 A/40 °C 400–600 В/24 В AC/DC для полупроводникового реле/контактора
Торговая марка изделия SIRIUS
Наименование изделия регулятор мощности
Заводской номер изделия
_1 предлагаемых принадлежностей 3RF2900-0RA88
_2 предлагаемых принадлежностей 4EU2452-3UA00-0AA0
Наименование изделия
_1 предлагаемых принадлежностей пломбируемая крышка
_2 предлагаемых принадлежностей Входной дроссель / 1 перем.ток
Функция изделия мощность потерь [Вт] при расчетном значении для полупроводникового реле / контактора 3RF2
Тока
Без тока нагрузки типичный 1 Вт
Напряжение развязки расчетное значение 600 В
Степень загрязнения 3
Выдерживаемое импульсное напряжение главной цепи расчетное значение 2,5 кВ
Ударопрочность согласно МЭК 60068-2-27 15г / 11 мсек
Вибропрочность согласно МЭК 60068-2-6 2г
Исполнение функции коммутации размыкающий контакт
Справочный идентификатор согласно МЭК 81346- 2:2009 K
Директива RoHS (дата) 05/01/2012
Число полюсов для главной цепи 0
Число замыкающих контактов для главных контактов 0
Число размыкающих контактов для главных контактов 0
Тип напряжения AC/DC
Рабочее напряжение при переменном токе
При 50 Гц расчетное значение 400 ... 600 В
При 60 Гц расчетное значение 400 ... 600 В
Рабочая частота расчетное значение 50 ... 60 Гц
Относительный симметричный допуск рабочей частоты рабочий диапазон относительно рабочего 10 %
Напряжения при переменном токе
При 50 Гц 340 ... 660 В
При 60 Гц 340 ... 660 В
Рабочий ток
При AC-51 расчетное значение 50 А
Ухудшение температуры 40 °C
Тип напряжения оперативное напряжение питания при переменном AC/DC
Токе
При 50 Гц расчетное значение 20,5 ... 26,5 В
При 60 Гц расчетное значение оперативное напряжение питания 1 при 20,5 ... 26,5 В
Переменном токе
При 50 Гц расчетное значение 24 В
При 60 Гц расчетное значение 24 В
Оперативное напряжение питания при постоянном токе расчетное значение 18 ... 30 В
Оперативное напряжение питания 1
При постоянном токе расчетное значение 24 В
При постоянном токе оперативное напряжение питания при переменном 24 В
Токе
При 50 Гц конечное значение сигнала <0>- распознавание 5 В
При 60 Гц конечное значение сигнала <0>- распознавание 5 В
Оперативное напряжение питания при постоянном токе конечное значение сигнала <0>-распознавание 5 В
Частота напряжения питания для цепи вспомогательного и оперативного тока расчетное значение 50 ... 60 Гц
Симметричный допуск на частоту сети оперативный ток при мин. оперативном 5 Гц
Напряжении питания
При переменном токе 2 мА
При постоянном токе 2 мА
Оперативный ток при переменном токе расчетное значение 40 мА
Оперативный ток при постоянном токе расчетное значение 40 мА
Число размыкающих контактов для вспомогательных контактов 1
Число замыкающих контактов для вспомогательных контактов 0
Число переключающих контактов для вспомогательных контактов 0
Вид креплений втычной
Последовательный монтаж Да
Высота 111,5 мм
Ширина 45 мм
Глубина 69,5 мм
Исполнение разъема питания
Для цепи вспомогательного и оперативного тока винтовой зажим
Вид подключаемых сечений проводов
Для вспомогательных и управляющих контактов
Однопроводной 1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,0 мм²)
Тонкожильный с заделкой концов кабеля 1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,0 мм²)
Тонкожильный без заделки концов кабеля 1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,0 мм²)
Для проводов американского калибра (AWG) для вспомогательных и управляющих контактов 1x (AWG 20 ... 12)
Начальный пусковой крутящий момент для вспомогательных и управляющих контактов при винтовом зажиме 0,5 ... 0,6 Н·м
Начальный пусковой крутящий момент (фунтов/дюйм) для вспомогательных и управляющих контактов при винтовом зажиме 4,5 ... 5,3 lbf·in
Исполнение резьбы соединительного болта вспомогательных и управляющих контактов M3
Длина зачистки изоляции провода для 7 мм
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
Защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от вертикального прикосновения пальцем спереди
Высота над уровнем моря при высоте над уровнем моря макс. 1 000 м
Окружающая температура
При эксплуатации -25 ... +60 °C
При хранении -55 ... +80 °C
Наведение кондуктивных помех
Вследствие импульса согласно МЭК 61000-4-4 2 кВ / 5 кГц критерий эффективности 2
Вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 2 кВ критерий эффективности 2
Вследствие линейного перенапряжения согласно МЭК 61000-4-5 1 кВ критерий эффективности 2
Вследствие высокочастотного облучения 140 dBuV в диапазоне частот от 0,15 ... 80 МГц, критерий
Согласно МЭК 61000-4-6 эффективности 1
Электростатический разряд согласно МЭК 61000-4- 4 кВ разряда контакта / 8 кВ грозового разряда, критерий
Излучение высокочастотных кондуктивных помех согласно CISPR11 класс A для промышленного сектора
Излучение высокочастотных полевых помех класс B для жилого, коммерческого и предпринимательского
Согласно CISPR11 сектора
Артикул 3RF2950-0HA16
Каталог ID CC-IC10
Код группы R711
Товарный код 85364900
Вес Нетто (Кг) 0,171 Кг
Вид продуктов Функциональные модули
Производитель Siemens
Ценовая Группа 41C
Группа Продукта 3726
Размер упаковки 48,00 x 89,00 x 116,00
Единицы Измерения 1 шт.
Описание Продукта РЕГУЛЯТОР МОЩНОСТИ ДИАПАЗОН ТОКОВ 50A 40 ГРАД. C 400-600V / 24V AC/DC ДЛЯ ПОЛУПРОВОДНИКОВЫХ РЕЛЕ / КОНТАКТОРОВ
Страна происхождения Чехия
Количество в упаковке 1
Заказной Номер (Артикл) 3RF2950-0HA16
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 2 дня
