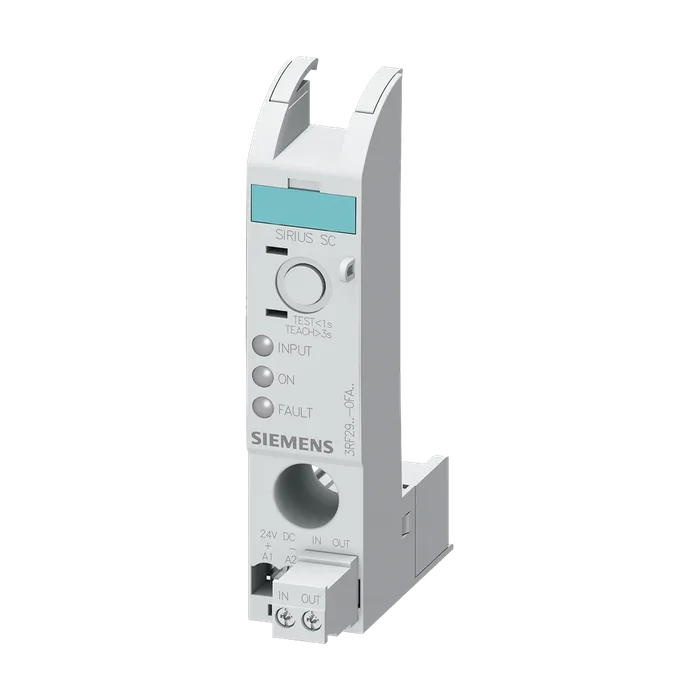

Функция изделия мощность потерь [Вт] при расчетном значениидля полупроводникового реле / контактора 3RF2
Тока
Без тока нагрузки типичный0,6 Вт
Напряжение развязки расчетное значение600 В
Степень загрязнения3
Ударопрочность согласно МЭК 60068-2-2715г / 11 мсек
Вибропрочность согласно МЭК 60068-2-62г
Исполнение функции коммутацииТранзистор
Справочный идентификатор согласно МЭК 81346- 2:2009B
Директива RoHS (дата)05/01/2012
Число полюсов для главной цепи0
Число замыкающих контактов для главных контактов0
Число размыкающих контактов для главных контактов0
Тип напряженияпост. ток
Рабочая частота расчетное значение50 ... 60 Гц
Относительный симметричный допуск рабочей частоты10 %
Рабочий ток
При AC-51 расчетное значение20 А
Ухудшение температуры40 °C
Тип напряженияпост. ток
Оперативное напряжение питания при постоянном токе расчетное значение18 ... 30 В
Оперативное напряжение питания 1
При постоянном токе расчетное значение24 В
При постоянном токе24 В
Оперативное напряжение питания при постоянном токе конечное значение сигнала <0>-распознавание оперативный ток при мин. оперативном напряжении питания5 В
При постоянном токе2 мА
Оперативный ток при постоянном токе расчетное значение25 мА
Число размыкающих контактов для вспомогательных контактов0
Число замыкающих контактов для вспомогательных контактов0
Число переключающих контактов для вспомогательных контактов0
Вид крепленийвтычной
Последовательный монтажДа
Высота101,5 мм
Ширина22,5 мм
Глубина67 мм
Исполнение разъема питания
Для цепи вспомогательного и оперативного токавинтовой зажим
